工业传动滚子链条结构三维设计

　　链传动作为机械传动系统中应用极为广泛的动力传递形式，其核心构件滚子链条的设计合理性直接决定整套传动机构的运行寿命、传动效率与负载承载能力。在各类工业场景中，从常规的物料输送线、机床进给机构，到农业机械的动力传输单元、摩托车等代步设备的动力传递路径，再到重型工程机械的牵引机构，都能见到这类滚子链条的应用身影。不同于带传动存在的打滑风险、齿轮传动对中心距的严格限制，链传动能够在两轴中心距较大的工况下保持稳定的平均传动比，同时可适应多粉尘、高湿度、存在一定油污的恶劣工业环境，日常维护成本相对更低，对安装基座的精度容错空间也更大。

　　从结构设计逻辑来看，这套链条采用标准滚子链的模块化拼接思路，由内链节、外链节交替铰接组成连续的挠性构件：内链节包含内链板、套筒、滚子三个核心零件，两个内链板与套筒采用过盈配合压装为固定整体，滚子空套在套筒外侧可自由转动，在与链轮轮齿啮合时，滚子可沿轮齿齿面滚动，大幅降低啮合过程中的摩擦磨损与冲击载荷；外链节则由外链板与销轴压装固定，销轴穿过相邻内链节的套筒内孔，实现相邻链节的铰接，让整条链条可沿铰接点灵活弯折，适配链轮的圆周运动轨迹。链板采用8字形的等强度截面设计，在保证链板各截面抗拉强度接近一致的前提下，尽可能降低链板自身重量与运动过程中的惯性载荷，避免高速运行时产生过大的动载荷冲击。

　　在实际选型与安装适配层面，这类链条的核心参数匹配需要结合应用场景的负载特性、运行速度、传动中心距综合确定：单节链节的节距是最核心的尺寸参数，节距越大单节链条的承载能力越强，但运行过程中的动载荷、冲击与噪声也会同步提升，因此高速轻载的传动场景通常选用小节距多排链结构，低速重载的牵引、输送场景则可选用大节距单排链。安装过程中需要保证两轴的平行度偏差控制在允许范围内，避免链条运行过程中出现偏磨、卡滞甚至脱链的问题；同时需要预留合理的张紧余量，过松会导致链条运行时抖动、跳齿，过紧则会加剧铰接副的磨损、降低传动效率，垂直布置的链传动还需要额外增设张紧机构抵消链条自重带来的松边下垂量。

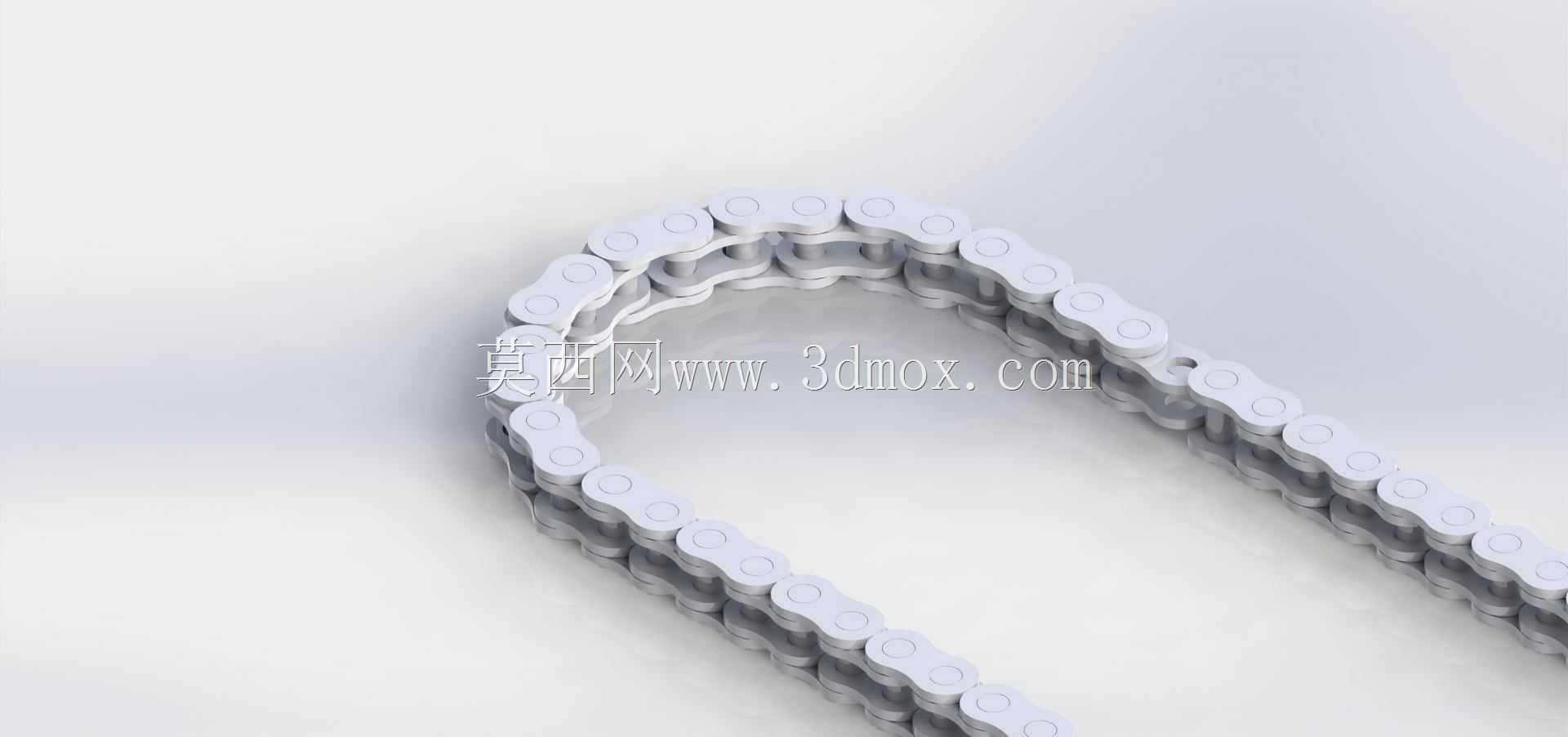

　　从三维建模的细节处理来看，这套模型完整还原了链条各零件的装配关系与运动间隙：滚子与套筒之间保留了合理的转动间隙，销轴与套筒之间保留了铰接转动的配合间隙，链板的倒角、端部圆弧等工艺细节也做了还原，既可以用于链传动系统的装配干涉校验、运动仿真模拟，验证链条与链轮的啮合轨迹是否合理、是否存在运动卡滞点，也可作为设备整体展示、传动原理演示的可视化模型，帮助设计人员在方案阶段快速完成链传动布局的可视化校验，减少后续实物试制阶段的改模成本。在输送类设备的应用中，还可通过在链节上加装附件的形式，直接作为物料承载的牵引构件，适配不同形状、重量工件的输送需求，相比皮带输送可承受更高的工作温度与更大的单点负载，在热处理生产线、重型工件装配线等场景中应用优势明显。
