立式长杆导向升降作业支撑装置结构

　　从现场实际应用场景来看，这类立式长杆导向的升降支撑结构，多适配于需要垂直方向精准位移、且作业端带有细长探入部件的工况，常见于实验室液体分装探杆升降、小型工件垂直检测工位的进给支撑、或是窄空间内的垂直点位作业场景，区别于大负载的工业升降台，该结构更侧重小行程下的运行平稳性，以及探杆伸出后的径向晃动抑制。

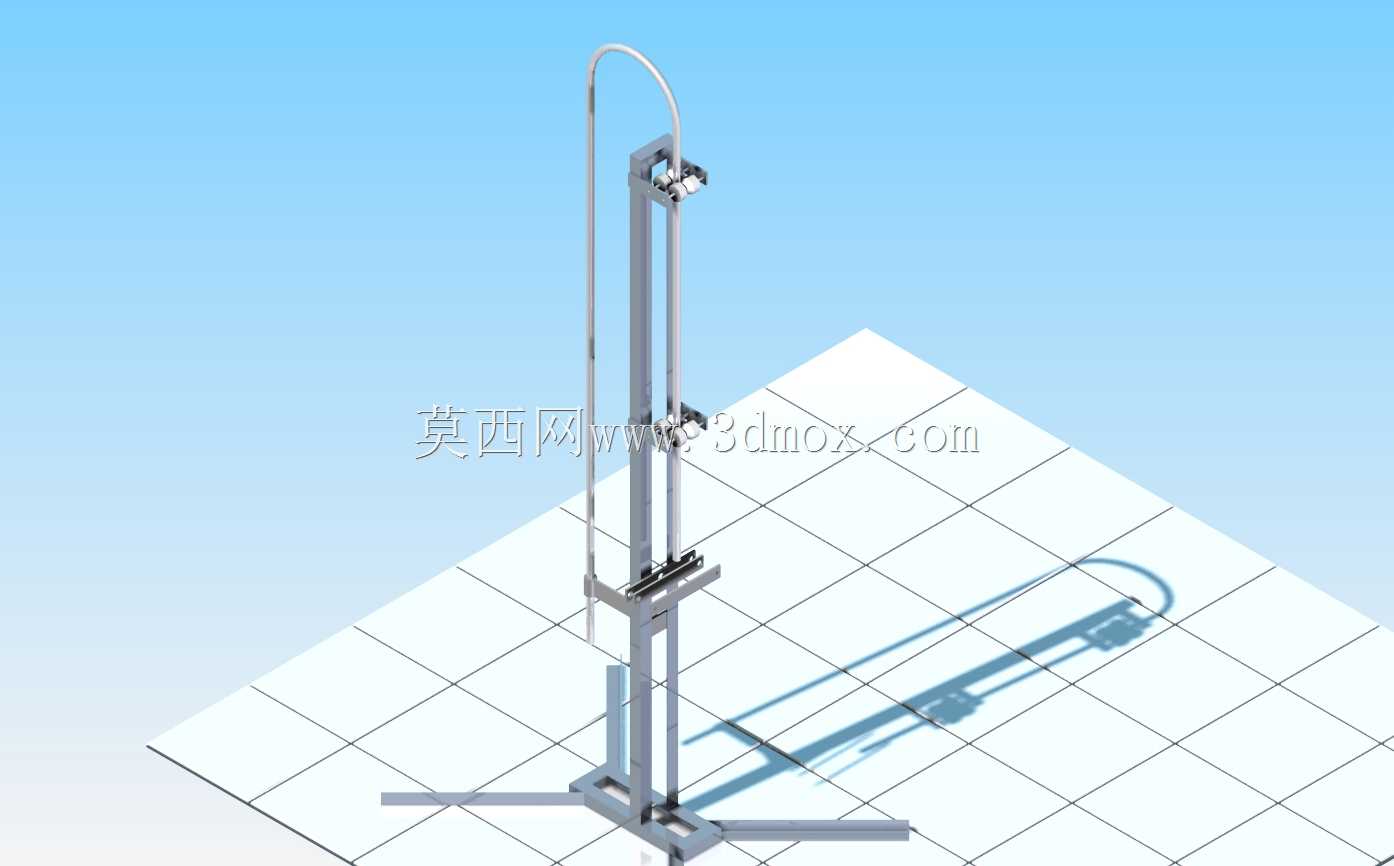

　　从结构功能特性上拆解，整套装置以立式方管型材作为主承载立柱，立柱侧面平行布置双列直线导轨作为升降滑台的运动导向副，滑台通过锁紧块与驱动件连接，可沿导轨实现全程无卡滞的垂直往复运动；滑台顶端延伸出弧形弯管导向结构，用于约束细长作业杆的伸出轨迹，避免长杆在升降过程中出现径向摆偏，弯管的曲率经过适配，保证作业杆穿入后不会出现弯折卡滞，同时弯管末端的定位套与滑台的安装孔保持同轴度公差在0.1mm以内，确保长杆上下运行时的同轴精度。底部采用十字型支撑脚结构，支撑脚延伸长度经过配重核算，当滑台运行至最高行程位置、作业杆完全伸出时，整套装置的重心投影始终落在支撑脚的包覆范围内，不会出现侧翻风险，支撑脚底部预留有地脚安装孔，可通过膨胀螺栓固定在作业台面或地面，进一步提升整机运行的稳定性。

　　设计思路上，这套结构优先控制了整体的占地边界，横向支撑脚的最大外伸尺寸控制在较小范围内，适配窄小的工位安装空间，主立柱的高度根据常用作业行程设定，预留了15%的超程余量，避免滑台运行到上下极限位置时出现硬碰撞；驱动部分采用隐藏式布置，将传动组件内置在主立柱的型材空腔内，既减少了外部粉尘、切削液等杂物对传动副的污染，也让整体外形更简洁，减少外部突出的磕碰风险。滑台的锁紧结构采用快拆式设计，当需要调整作业高度时，可快速松开锁紧件手动调整滑台位置，到位后自动锁止，也可根据需求加装丝杆或同步带驱动组件，实现电控自动升降，适配不同自动化程度的工位需求。

　　从安装边界来看，整套装置落地后，底部占地为矩形区域，无外凸的尖锐部件，主立柱后侧预留有走线槽空间，可容纳驱动线缆、检测信号线的布设，不会与周边设备产生干涉；作业端的长杆安装位采用标准夹头结构，可适配不同直径的细长作业杆，无需额外加工转接件，更换作业配件的时间可控制在两分钟以内，适配多品类小批量的柔性作业需求。在实际运行过程中，双导轨的布置形式可抵消单侧受力带来的倾覆力矩，即使作业端受到侧向的轻微作用力，滑台也不会出现卡滞或导轨偏磨的情况，日常维护仅需定期在导轨面涂抹少量润滑脂即可，无复杂的保养流程。

　　结构细节上，所有型材连接处均采用角件加螺栓的连接形式，无焊接结构，方便运输拆解与现场组装，组装完成后的整体形位公差可通过连接螺栓的预紧力进行微调，保证立柱的垂直度满足使用要求；弧形导向弯管采用薄壁不锈钢材质，内壁光滑无毛刺，长杆在弯管内滑动时不会出现刮擦掉屑的情况，适配对洁净度有一定要求的作业场景，比如实验室试剂取样、电子元器件的垂直检测等工况。底部支撑脚的端面配有可调橡胶垫，在未打地脚固定的场景下，可通过调整橡胶垫的高度来调平整机，抵消安装台面的平面度误差，保证立柱处于垂直状态，避免滑台运行时出现单侧受力磨损的情况。
