轨道弯道用润滑脂自动涂抹装置结构

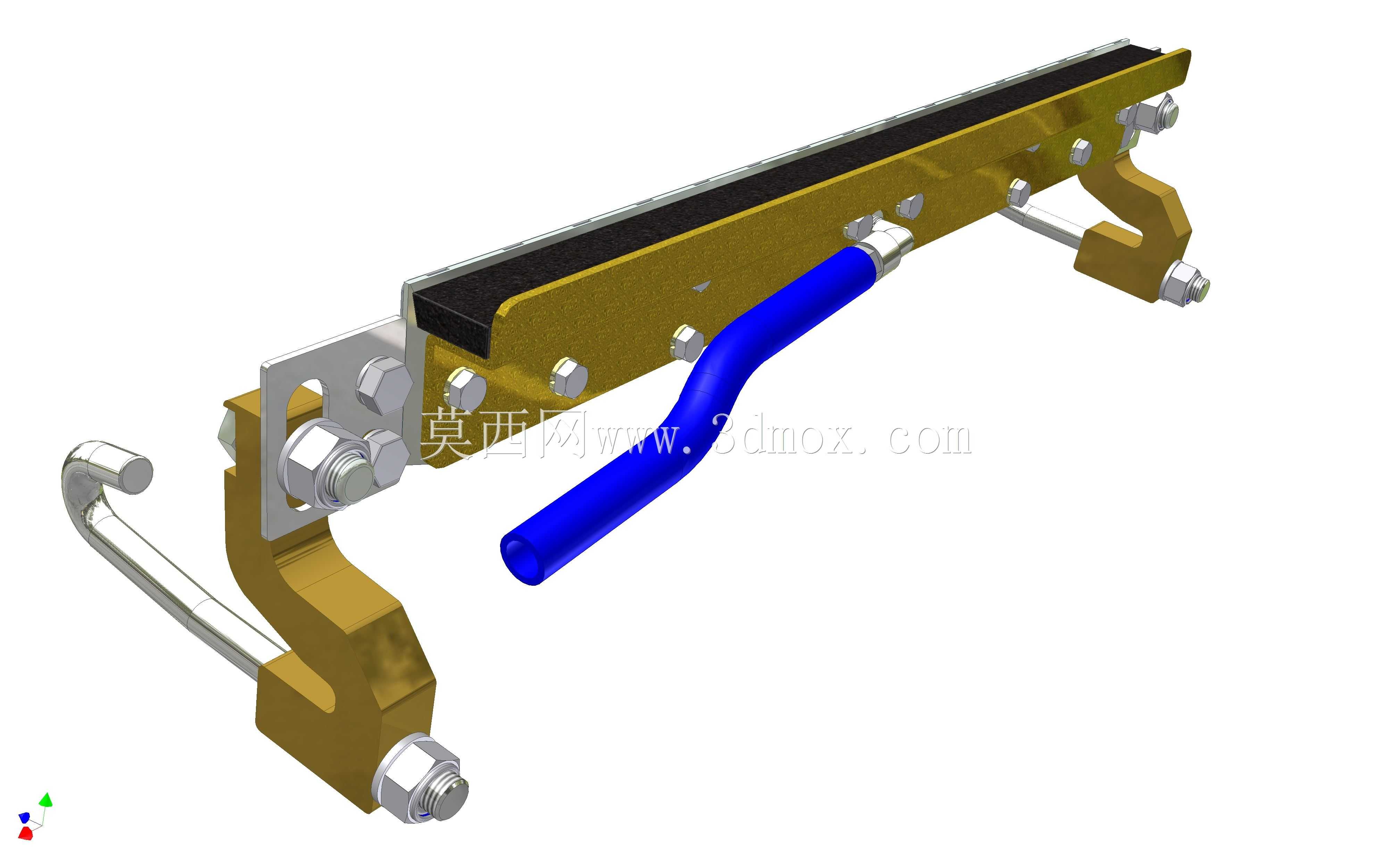

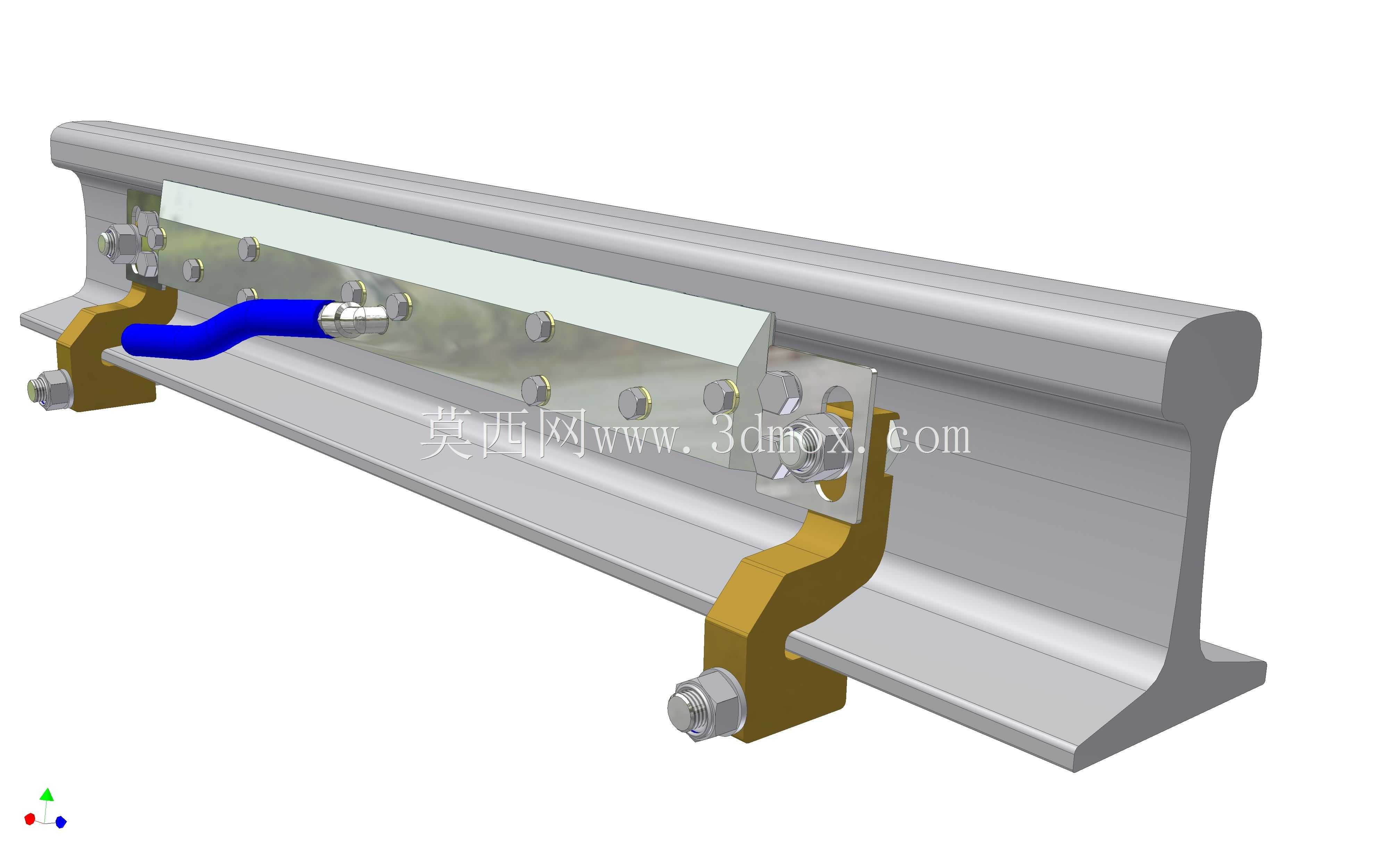

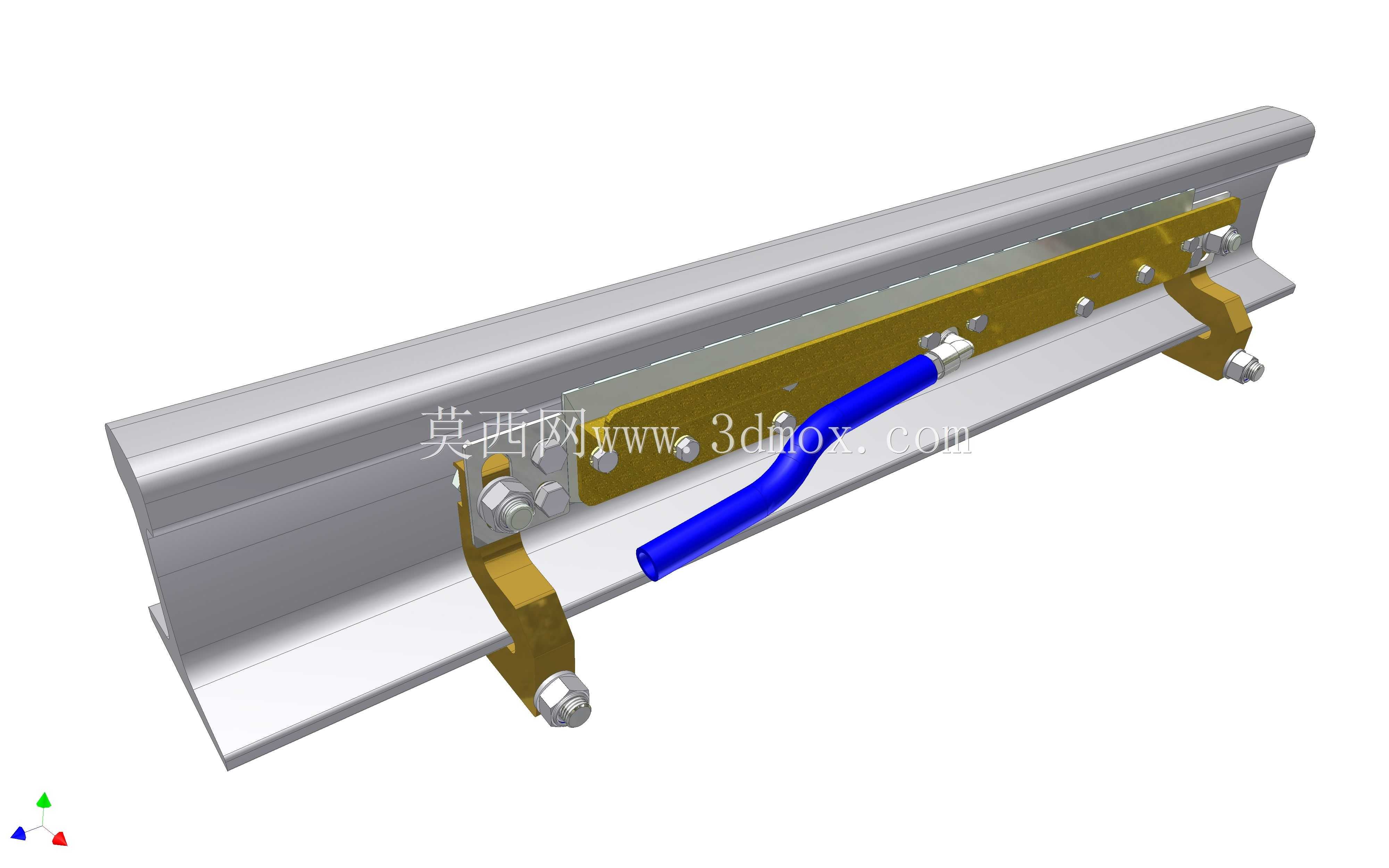

　　在铁路、矿山轨道运输、厂区起重轨道等场景中，轨道弯道段的轮轨接触磨损量是直线路段的6-10倍，长期缺乏有效润滑会导致钢轨侧磨加剧、轮缘啃轨、运行噪音陡增，甚至引发脱轨安全隐患，这类轨道线润滑脂涂抹装置正是针对该工况开发的沿线养护配套部件。不同于人工定期涂油的粗放作业模式，该装置直接卡装固定在钢轨外侧，无需额外搭建独立安装基础，适配多数常用型号的工字形钢轨截面，安装时通过两侧的金色卡装支座跨接在钢轨轨腰位置，支座底部采用螺栓锁紧结构，可根据钢轨实际截面尺寸微调夹持间隙，安装后整体结构不超出钢轨外侧的设备限界，不会与通行的轮对、转向架部件发生运动干涉。装置的核心涂覆工作面采用贴合钢轨侧面的平直弹性刮片结构，

　　刮片通过多组均匀排布的紧固件固定在主体支架上，刮片与钢轨侧面的接触压力可通过紧固件的预紧力调整，保证润滑脂能均匀成膜覆盖在轮缘接触的轨侧区域，不会出现局部漏涂、脂层过厚堆积的问题。润滑介质通过侧面的蓝色快插软管接口接入，接口采用标准液压快插结构，可直接对接沿线铺设的润滑管路，接收轨道集中润滑系统输送来的润滑脂，无需在每个点位单独设置储脂容器，减少日常维护的补脂工作量。在实际线路布设时，该装置通常安装在弯道入口前10-15米的直线路段，当列车轮对经过该位置时，轮缘会先接触涂覆有润滑脂的刮片区域，将润滑脂携带至后续的弯道段轨面，在轮轨接触面上形成连续的润滑膜，大幅降低弯道段的金属摩擦系数。设计过程中需要重点考虑几个核心边界：

　　首先是安装后的整体高度需低于钢轨轨头顶面，避免轮对碾压造成装置损坏；其次是卡装支座的夹持力需要经过校核，既要保证列车通过时的振动不会导致装置移位，又不能夹持过紧造成钢轨局部应力集中；另外涂覆刮片的材质需要具备一定的耐磨性能与耐油脂腐蚀特性，长期使用不会出现刮片过度磨损、脂液渗漏的问题。装置的主体支架采用钣金折弯成型结构，在保证结构刚度的前提下尽可能降低整体重量，单人即可完成现场安装与位置调整，不需要借助大型吊装设备。不同于轮缘自带润滑的车载润滑方案，该沿线式涂抹装置可同时对过往所有通行车辆的轮缘进行润滑，适配混跑不同型号轨道车辆的线路场景，不需要对每台通行车辆单独加装润滑系统，整体改造成本更低，维护点位更集中。在管路布局设计上，

　　接入的软管预留了足够的弯曲余量，可适应钢轨受温度影响产生的纵向伸缩位移，不会因为钢轨热胀冷缩拉扯管路造成接头漏油。装置的外露金属部件均做了防腐处理，可适应户外露天、井下潮湿等不同作业环境的使用要求，长期暴露在日晒、雨淋、粉尘环境下也不会出现快速锈蚀失效的问题。在实际应用中，该类装置可将弯道段钢轨的使用寿命延长3倍以上，同时降低轮对的维护更换频率，减少轨道养护的人工投入，是轨道线路养护环节中性价比极高的配套部件。建模过程中需要重点还原卡装支座的夹持角度、刮片与轨面的贴合间隙、软管接口的安装位置这些关键装配尺寸，保证后续做装配干涉检查、安装模拟时能准确还原现场实际安装状态，为后续的结构优化、安装指导提供准确的三维模型支撑。
