剪叉式伸缩提升辊结构设计

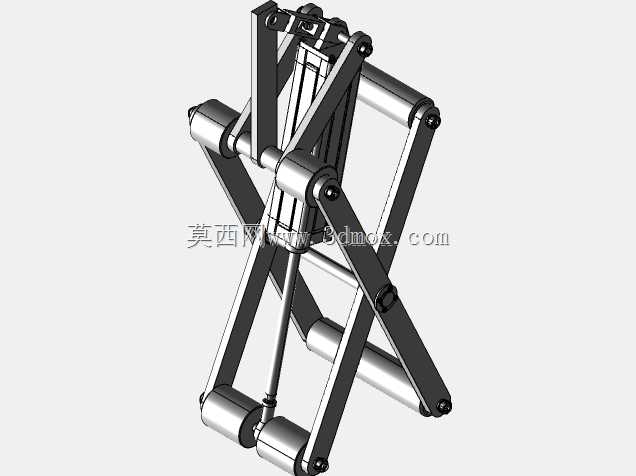

　　在连续化生产的物料输送链路里，这类剪叉构型的提升辊常被布置在输送线的分流、变向或者工位衔接节点，解决不同高度工位间的物料过渡抬升问题，也可在需要临时将物料抬离输送面完成检测、转向、码垛辅助的工序中发挥作用，相比固定高度的托辊，它能在不改动主输送线机架结构的前提下，完成小行程范围内的高度自适应调整，适配多规格物料的输送节拍需求。从结构构型来看，该提升辊采用对称式剪叉连杆作为核心承载框架，多组平行布置的辊筒分别安装在剪叉臂的端部铰接位置，当中心驱动杆件做轴向伸缩动作时，剪叉臂绕铰接销轴同步展开或收拢，带动所有辊筒沿垂直方向做同步升降，整个升降过程中各辊筒始终保持水平平行状态，不会出现偏载卡滞的问题。设计阶段首先要考虑的是承载均匀性，

　　对称布置的剪叉臂将单点受力分散到四个铰接支撑点，辊筒采用空心薄壁辊轴结构，在保证辊面抗弯刚度的前提下降低整体运动惯量，让升降动作的响应速度更快，铰接位置全部采用销轴加自润滑衬套的配合形式，无需频繁加注润滑脂就能满足长时间往复运动的耐磨需求，避免粉尘工况下润滑脂粘附杂质造成的铰接磨损。安装边界上，该提升辊的底部安装基准面为剪叉收拢状态下的下端面，可直接通过螺栓固定在输送线的机架横梁上，不需要额外制作复杂的安装支座，收拢状态下的整体高度可嵌入常规皮带输送机或辊筒输送机的机架间隙内，不会干涉原有输送面的正常通行，完全展开后的抬升行程可覆盖常规工位间150-300mm的高度差需求，辊面的总宽度可根据输送线的幅宽做对应适配，

　　单组辊筒的承载能力可满足常规箱装、袋装以及小型结构件的抬升承重需求。实际应用中，这类提升辊不需要配套复杂的导向立柱结构，依靠剪叉连杆自身的几何约束就能完成垂直方向的精准导向，相比导柱式升降结构，它的收拢体积更小，在狭小的输送线机架内部也能完成布置，同时多辊筒的支撑形式可以让物料被抬升时的接触面更大，不会因为单点支撑造成物料倾斜滑落，对于底面平整度不高的物料也能实现稳定抬升。设计过程中对剪叉臂的受力做了针对性优化，臂体采用等强度的折弯型材结构，在铰接受力点位置做了局部加厚处理，避免长期交变载荷下出现臂体变形，中心驱动杆的受力方向与剪叉运动的受力中心线重合，减少驱动过程中的侧向分力，不管是采用气缸、电缸还是手动螺杆作为驱动源，

　　都能顺畅完成升降动作，不需要额外增加导向结构抵消侧向力。在包装生产线、仓储分拣线以及轻型加工件的输送工序里，这种结构的提升辊相比传统的单辊顶升结构，抬升过程的稳定性更好，多辊同步接触物料的形式也不会对物料底面造成局部压痕，适合对物料表面质量有要求的输送场景，日常维护时只需要定期检查铰接销轴的磨损情况，更换磨损的衬套即可，整体维护成本远低于带导轨的升降顶升机构。
