板壳式换热单元结构三维设计

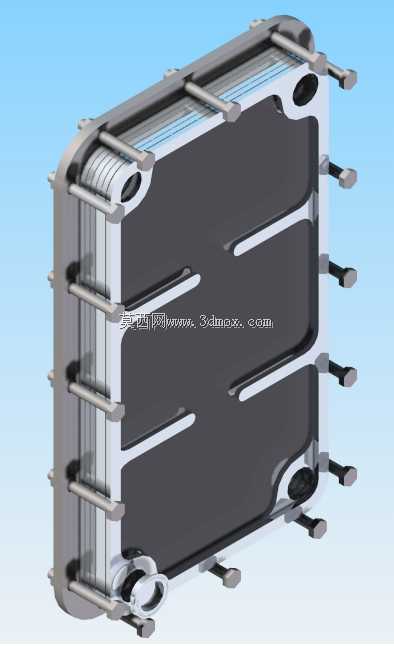

　　在化工、暖通、能源动力等领域的换热工况中，板壳式换热单元是兼顾承压能力与换热效率的核心传热部件，本次建模的这款板壳式换热单元，针对中低压工况下的液-液、汽-液换热场景做了结构适配，可直接嵌入成套换热机组的管路系统中，承担冷热流体间的热量传递功能，相比传统管壳式换热器，同换热功率下的占地体积可缩减40%左右，适合安装空间紧凑的撬装换热站、分布式能源机组等场景。从结构设计逻辑来看，该换热单元采用板束叠加+拉杆锁紧的组合结构，核心换热区由多片冲压成型的波纹换热板叠合组成，板片间的流道经过特殊的导流纹路设计，可让进入流道的流体在较低流速下形成湍流状态，大幅降低层流底层的热阻，提升整体传热系数，板片四角开设的流体通孔，

　　分别对应冷热流体的进出通道，配合板片间的密封结构，可实现冷热流体的完全隔离，避免串液风险。外部的锁紧结构采用周向布置的长拉杆配合两端的压紧端板，将整叠换热板牢牢压紧，端板上预留的流体接口采用标准法兰连接尺寸，可直接与现场工艺管路对接，无需额外做转接结构。在安装边界的设计上，该换热单元的整体外形为规整的长方体结构，所有外伸的拉杆端部、接口端面都做了平齐处理，无突出的尖锐结构，安装时可直接通过端板上的安装孔固定在机组支架上，预留的安装操作空间仅需在流体接口侧留出管路拆装的余量即可，无需在单元四周预留过多检修空间，因为该结构的板束一旦出现密封失效，可直接松开拉杆更换密封垫或损坏的板片，维护操作可在管路连接侧完成。

　　设计过程中针对板片的波纹角度做了多轮参数调整，波纹的走向既保证了流体在流道内的扰动效果，又不会造成过大的流阻，避免配套输送泵的扬程损耗过高，同时板片的冲压圆角经过优化，消除了应力集中区域，在承压工况下可避免板片出现变形开裂的问题。端板的厚度根据额定工作压力做了匹配计算，在满足承压强度的前提下尽可能缩减厚度，控制整体设备重量，周向布置的拉杆数量与直径经过受力校核，可保证压紧力均匀分布在整叠板片上，避免局部压紧力不足导致的密封泄漏问题。流体进出口的位置设置在端板的对角区域，可让流体在板束内的流道中实现全流程流动，避免出现流动死区，减少局部结垢的概率，延长设备的连续运行周期。该结构的换热单元可适配不同的换热介质，包括清水、导热油、

　　低腐蚀性的化工介质等，只要根据介质特性更换对应材质的板片与密封垫即可，无需改动整体安装尺寸，通用性较强。在建模过程中，所有板片的波纹特征采用参数化建模方式，可根据不同的换热功率需求调整板片数量、波纹深度等参数，快速衍生出不同规格的同系列产品，提升设计复用率，拉杆、螺母等标准件直接调用通用标准件库模型，保证装配尺寸的一致性，整体装配完成后做了干涉检查，确认所有运动部件（无相对运动部件，主要检查装配间隙）的间隙符合工程要求，板片叠合后的总尺寸公差控制在可补偿范围内，保证实际装配时可顺利压紧密封。
