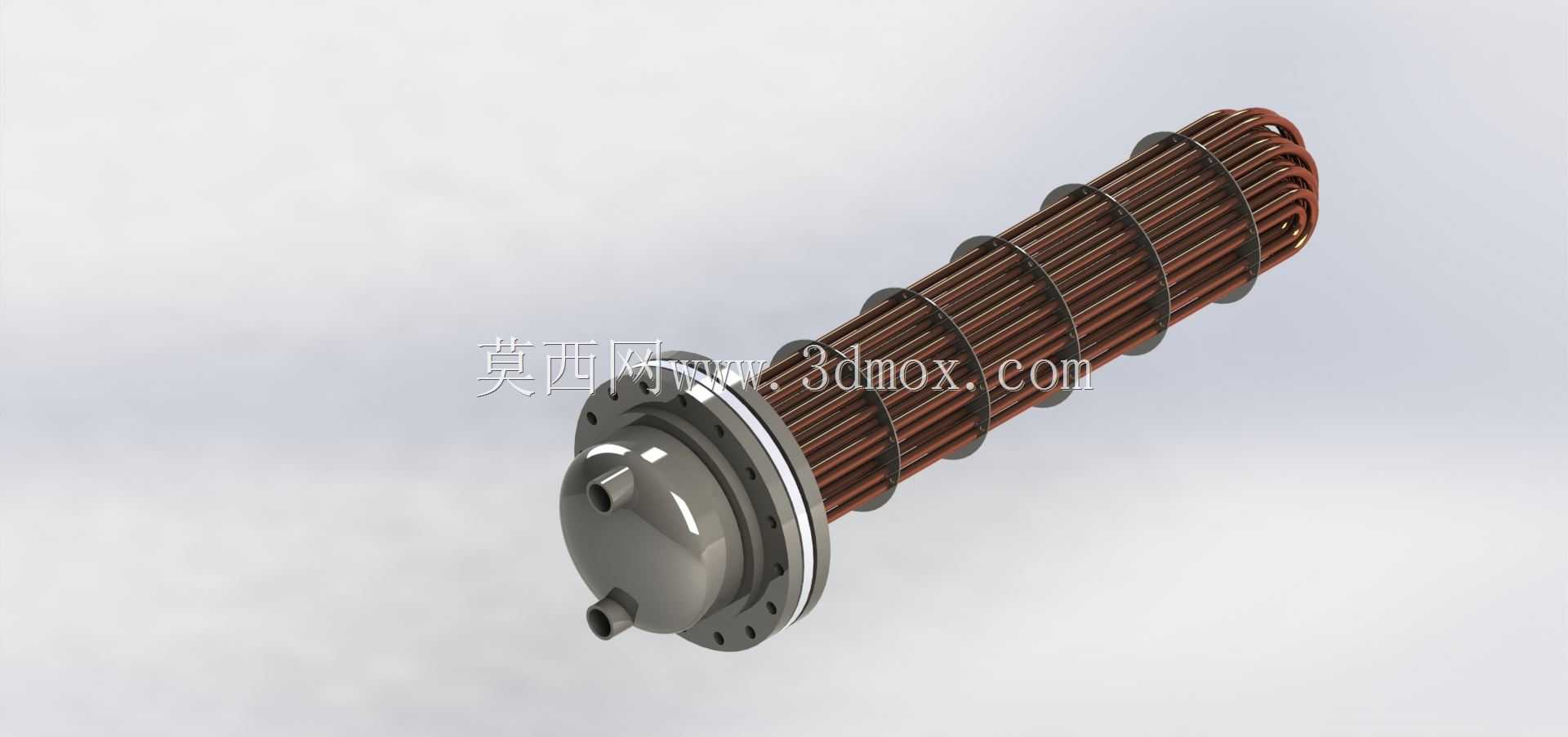

这套列管式U型管束换热组件,是管壳式换热器的核心内件,在化工、暖通、能源回收、液压系统冷却等场景中承担两种介质间的热量传递功能,实际应用中既可以作为加热器将冷态介质加热到工艺要求温度,也可以作为冷凝器将气态介质冷凝为液态,或是作为油冷却器带走液压、润滑系统中介质携带的摩擦热量,避免系统因油温过高出现密封老化、粘度下降、元件磨损加剧的问题。从结构设计逻辑来看,该组件采用U型换热管排布,所有换热管两端均固定在同一块管板上,依靠折流板对管束进行径向支撑与定位,这种设计的核心优势是换热管可以自由热胀冷缩,不会因为管程和壳程介质的温差产生额外的热应力,特别适用于两种换热介质温差较大的工况,相比固定管板式结构省去了膨胀节的设计,整体结构更紧凑,
也减少了额外的密封泄漏点。端盖部分采用标准法兰连接结构,端盖上设置两个介质进出口接口,分别对应管程的进、出流道,介质从端盖一侧接口进入后,会通过管板上的开孔分配到每一根U型换热管内,沿U型管流动到另一端后折返,最终从端盖的另一接口流出,整个管程流道没有额外的折返死角,介质流动阻力控制在合理区间,同时U型管的结构也让管程介质的流速可以根据换热需求调整,通过调整管内流速可以有效降低管内壁结垢速率,后期维护时只需要将整个管束从壳体内抽出,就可以对管外壁和壳程内壁进行清洗,适配容易结垢的水类换热介质工况。折流板的设计采用等间距排布,通过定距管和拉杆固定在管板侧,折流板上的管孔与换热管采用小间隙配合,既可以对换热管起到支撑作用,
避免长换热管在流体冲击下产生振动磨损,也可以引导壳程介质横向冲刷管束,提升壳程侧的换热效率,避免壳程介质出现流动短路,折流板的缺口尺寸按照通用设计规范选取,保证壳程介质的流动速度处于湍流区间,强化传热效果的同时控制壳程阻力在系统允许范围内。从安装边界来看,该管束组件的外径需要与壳体内径保持合理的装配间隙,间隙值控制在壳体直径的千分之三到千分之五之间,既保证管束可以顺利装入壳体,也避免间隙过大导致壳程介质走短路降低换热效率;端盖法兰的密封面采用凸面结构,配套非金属垫片即可实现可靠密封,法兰螺栓孔的分布圆直径、孔径与数量均匹配对应压力等级的标准法兰,现场安装时不需要额外加工适配连接件;端盖上的两个管程接口采用外螺纹连接形式,
接口的通径与管程总流通面积匹配,避免接口处流速过高产生额外的局部阻力。设计过程中需要重点校核换热管的弯曲半径,U型管的最小弯曲半径不能小于换热管外径的两倍,避免弯曲位置出现管壁减薄超差、应力集中开裂的问题,同时最外层换热管的弯曲位置不能与壳体内壁产生干涉,需要预留足够的安全间隙;管板与换热管的连接采用强度胀接加密封焊的形式,保证连接位置的抗拉脱强度和密封性能,避免管程和壳程介质出现串漏;折流板的管孔加工精度需要控制在合理公差范围内,间隙过大会导致换热管与折流板之间产生摩擦磨损,间隙过小则会增加管束穿装的难度,甚至划伤换热管外壁。在实际选型应用中,该类管束组件可以根据换热工况的介质特性选择不同的换热管材质,比如普通水系统换热可以采用碳钢材质,有腐蚀性的介质则可以采用不锈钢或者铜合金材质,折流板和管板的材质也需要根据介质腐蚀性和压力等级匹配,保证整个组件的使用寿命满足工艺系统的运行周期要求。
