多工位集成式半液体粘度检测输送装置

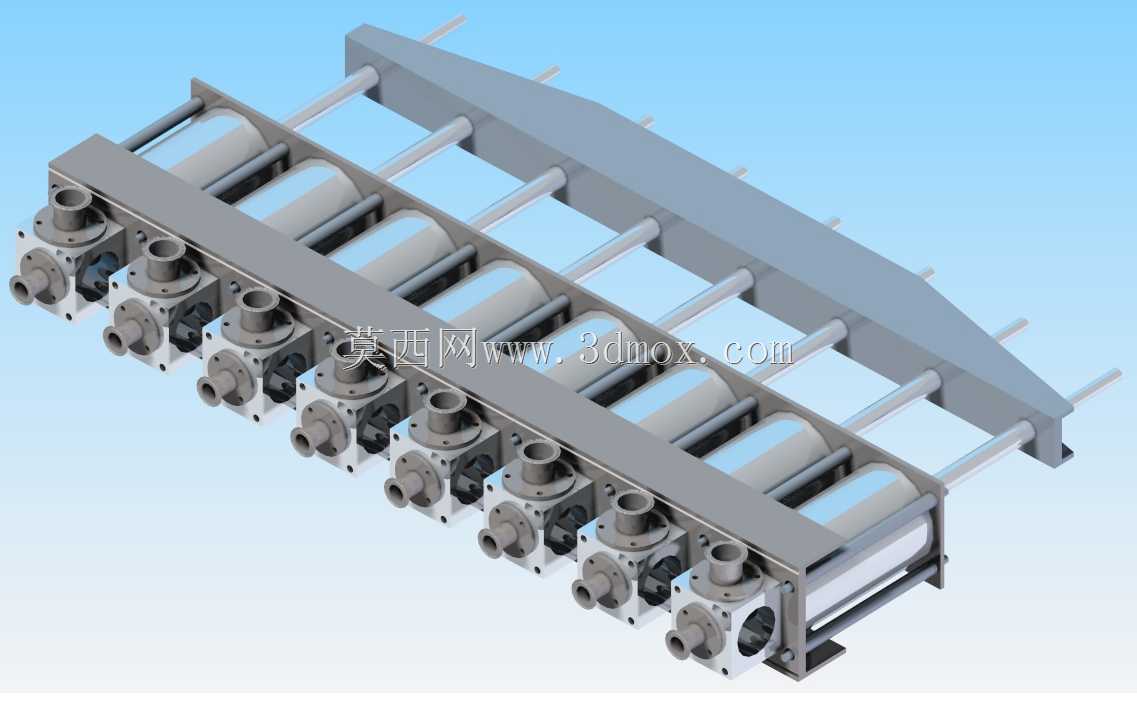

　　这套多工位集成的半液体粘度检测输送模组，主要面向半流体类物料的在线粘度检测工序设计，常见应用在食品酱料、工业膏体、粘稠化工原料的连续生产检测环节，替代传统单工位离线抽检的低效模式，可直接嵌入连续生产流水线，实现多工位同步采样检测，匹配生产线的连续输送节拍。从结构布局来看，整套装置采用长条形模块化排布，主体框架采用双侧平行安装板作为承载基准，安装板之间通过多根横向光杠做刚性连接，既保证整体框架的抗扭刚度，也为上部的输送辊道提供平行度基准，避免长跨度安装出现的挠度变形影响检测精度。沿输送方向等距排布的多组检测单元，每组单元都集成了独立的驱动接口与检测探头安装位，可根据实际检测需求更换不同量程的粘度传感组件，

　　单组单元的安装孔位采用标准化设计，后期维护更换无需重新调整整体定位，可直接插拔替换，减少产线停机维护的时间。上部的倾斜导向板采用渐变式倾角设计，主要作用是引导待检测的半流体物料平稳进入各检测工位的采样区域，避免高粘度物料在输送过程中出现堆积、断流的情况，导向板的安装高度可通过侧边的调节螺栓微调，适配不同粘度区间、不同流动速度的物料输送需求，当处理流动性较好的低粘度半流体时，可适当调高导向板与输送辊面的间隙，避免刮蹭物料造成残留；处理高粘度膏体时则调低间隙，保证物料能被均匀导流到每个检测工位。输送辊道采用平行排布的光滑圆辊，辊面做了抛光处理，降低半流体物料的粘附残留，辊子两端采用带座轴承固定在双侧安装板上，

　　可根据输送速度需求选配链轮同步驱动或者独立辊筒驱动，整套装置的安装边界可根据产线的实际预留空间做模块化增减，标准单元为10组检测工位，总长度适配常规1.2米宽度的流水线安装位，安装时只需将装置整体通过底部的安装脚固定在流水线支架上，对接进料端与出料端的输送线即可完成部署，无需对原有产线做大规模改造。在设计思路上，这套装置优先考虑了高粘度半流体物料的流动特性，没有采用常规的皮带输送结构，避免皮带缝隙残留物料造成交叉污染与检测误差，光滑辊道的结构也更便于日常清洁，符合食品、医药类物料生产的卫生要求。每个检测工位的采样口位置都做了圆弧过渡处理，避免物料在边角处堆积干结，影响后续检测的准确性。装置的驱动端统一布置在单侧安装板外侧，

　　所有动力线缆与检测信号线都可沿侧边的走线槽排布，避免管线接触物料造成腐蚀或污染，同时也便于后期的线路检修。从实际使用场景来看，这套装置可适配的半液体粘度范围覆盖1000cp到100000cp区间，既可以处理类似蜂蜜、糖浆这类中等粘度的食品物料，也可以处理密封胶、油墨这类高粘度工业物料，多工位同步检测的设计可在同一时间截面对物料流的不同位置做多点采样，避免单点位检测出现的抽样误差，检测数据的代表性远高于传统的单点离线检测。在安装尺寸的设计上，双侧安装板的外侧预留了足够的操作空间，操作人员可在不停机的状态下对单个检测单元做校准操作，装置底部距离安装面的高度预留了150mm的间隙，可容纳接料盘与清洁管路，方便日常生产结束后的设备清洁工作。整体结构没有采用复杂的异形构件，大部分零部件都采用标准型材与标准机加工件，加工成本可控，同时装配难度低，普通的设备维护人员即可完成组装与调试，不需要专业的厂家上门安装。
