海底珊瑚礁沉积物回收储存管道连接装置

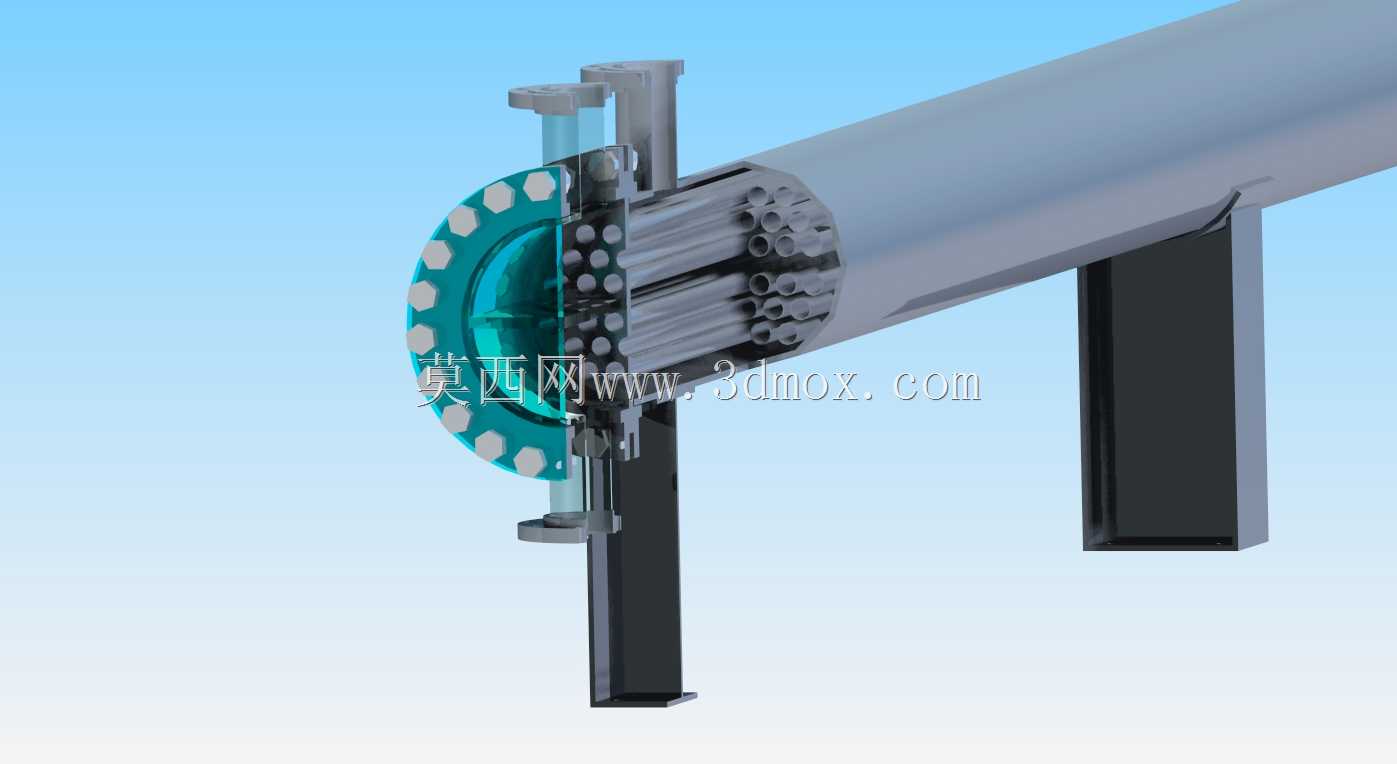

　　这套结构针对近海珊瑚礁保护区的海底作业场景设计，主要适配1-2号作业点位的珊瑚礁与海底沉积物回收、临时储存作业需求，解决海底多管路并行对接时的密封、固定与快装问题。从实际作业工况来看，海底作业存在水流扰动大、基底不平整、管路需承受侧向洋流推力的特点，设计时首先考虑了安装边界的适配性：装置整体采用法兰端与主输送管道对接，法兰端面均匀分布12个螺栓固定位，配套聚四氟乙烯密封垫片适配海底高压低温环境，避免沉积物输送过程中出现渗漏。主管道采用大直径通腔设计，内部集成6组并行的小直径输送管路，可同时实现不同粒径沉积物的分类输送，避免不同层级的海底沉积物混合，满足后续生态修复作业中对沉积物分层回填的要求。支撑结构采用双侧立式支腿设计，

　　支腿底部预留膨胀螺栓安装孔，可直接固定在海底预置的混凝土基座上，支腿与主管道之间采用加强筋焊接连接，可承受最高1.2m/s流速的洋流侧向冲击，不会出现管路偏移问题。端盖部分采用快开式结构，通过侧边的旋转锁紧机构实现端盖的快速开合，无需完全拆卸所有螺栓即可完成内部管路的检查与疏通，适配海底作业窗口期短、维护操作空间有限的特点。端盖与主管道的密封面采用锥面配合结构，相比平面密封具备更好的自紧效果，随着管道内部输送压力升高，密封面的贴合度会同步提升，可适配0.6MPa以内的输送压力工况。设计过程中充分考虑了安装操作的便利性，所有外露的操作部件均采用大尺寸结构，潜水员佩戴厚重的潜水手套即可完成锁紧、拆卸操作，无需借助特殊工具。

　　管路内部的流道做了圆弧过渡处理，避免沉积物在管路拐角处出现淤积堵塞，所有与输送介质接触的表面均做了防腐涂层处理，可耐受海水与海底沉积物的长期腐蚀，设计使用寿命不低于10年。从安装尺寸来看，装置整体长度控制在1200mm以内，最大外径为420mm，支腿高度为380mm，整体重量控制在120kg以内，可通过常规的水下作业机器人配合潜水员完成安装，无需大型吊装设备配合。在实际作业流程中，该装置一端连接海底沉积物采集设备，另一端连接输送泵与储存舱，采集到的珊瑚礁碎屑、表层沉积物可通过不同的内部管路分别输送至储存舱的不同隔舱，待作业完成后可直接将储存舱提升至作业船，也可通过该装置反向输送完成沉积物的原位回填，

　　适配海洋生态修复项目中“采集-分类储存-原位回覆”的全流程作业需求。结构设计时还预留了传感器安装位，可在端盖位置加装压力、流量传感器，实时监测各管路的输送状态，出现堵塞时可及时触发预警，避免输送泵出现空转或者过载损坏。支腿部分设计了高度调节结构，可根据海底基座的实际平整度调整支腿的伸出长度，调节范围为±50mm，降低了对海底基座施工精度的要求，减少前期施工的工作量。法兰连接端采用标准的公称通径设计，可与现有常规的海洋工程输送管道直接对接，无需额外制作转换接头，降低了项目的配套成本。
