垂直轴风力发电装置结构设计方案

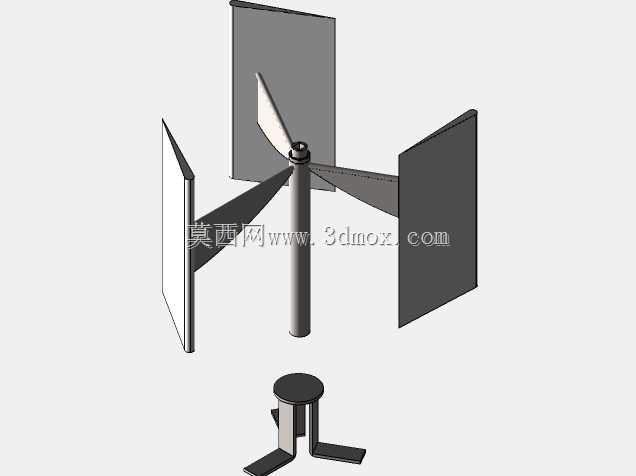

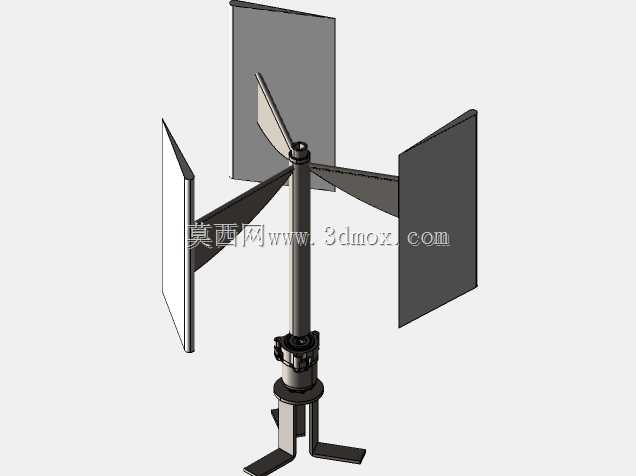

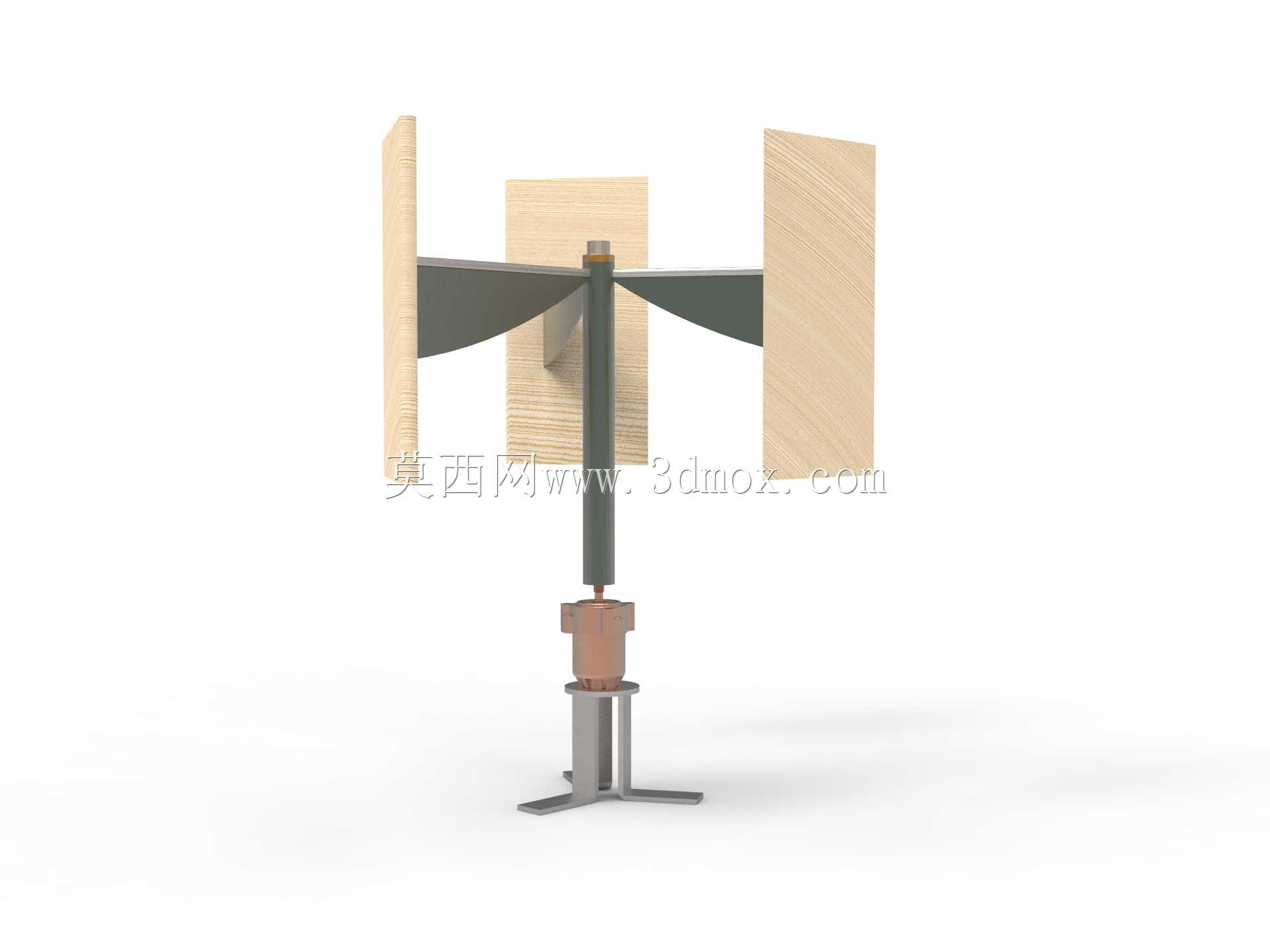

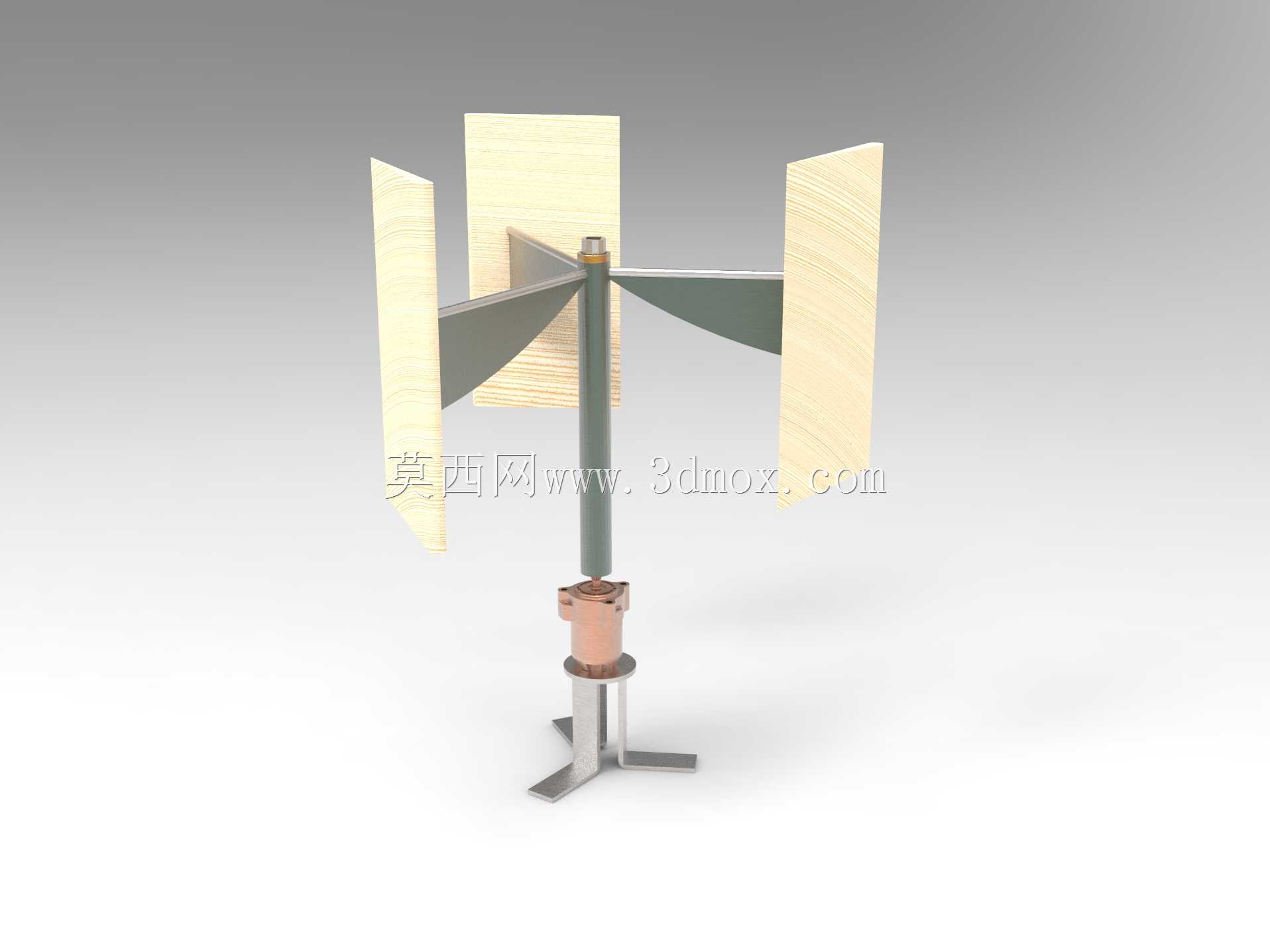

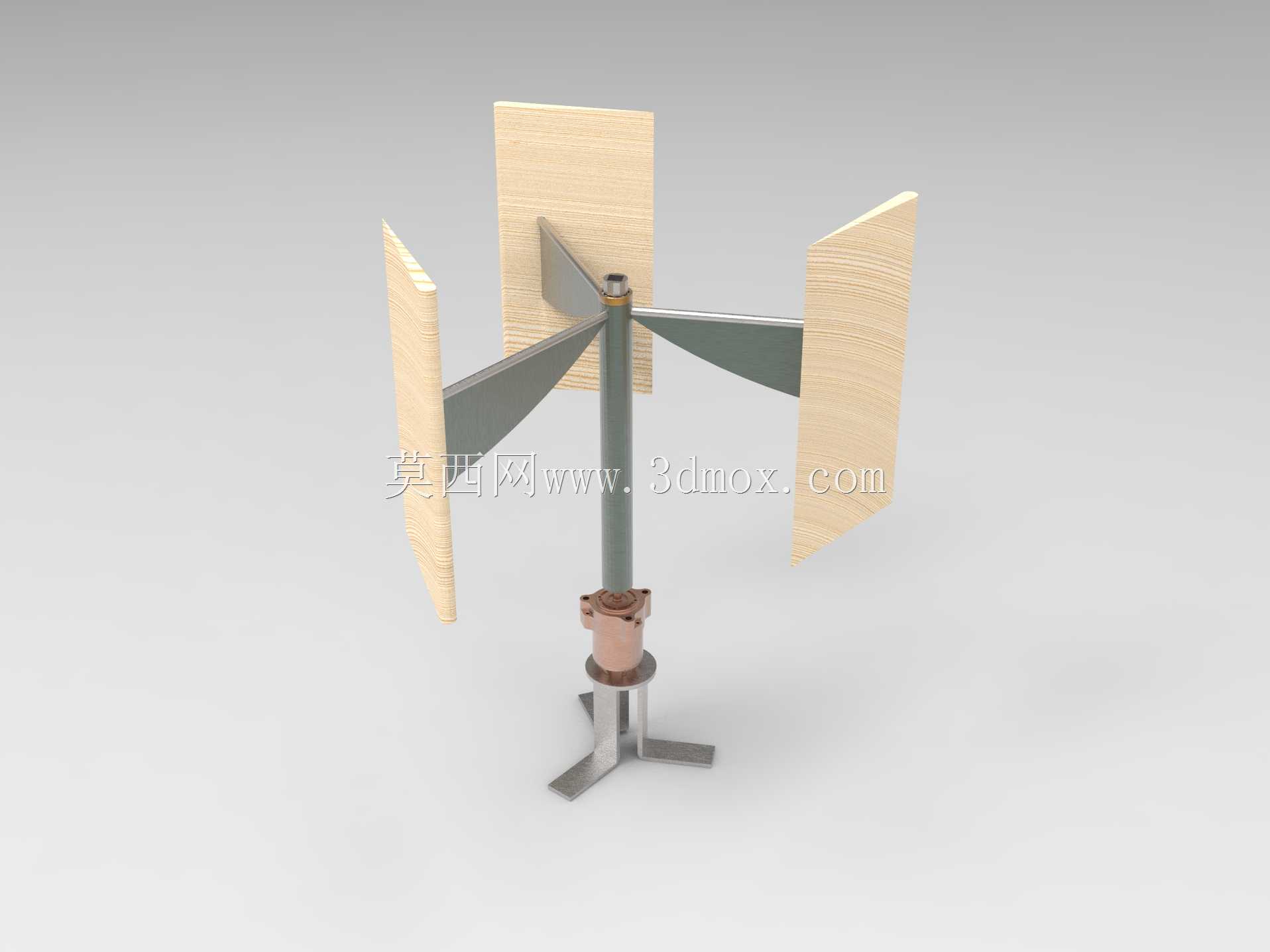

　　在分布式离网供电场景中，垂直轴风力发电装置的适配性远高于传统水平轴机型，这类设备常被部署在山区通信基站、海岛值守点位、牧区户用供电系统、城市路灯配套供电单元等对风向适应性要求高、运维条件有限的场景，无需额外加装对风转向机构即可捕获任意方向来流的风能，大幅降低了野外部署后的日常维护工作量。这套垂直轴风力发电结构的核心功能是将风轮捕获的风动能通过主轴传递至下部的发电单元，完成机械能到电能的转换，整套结构的设计逻辑围绕低风速启动、运行稳定性、安装便捷性三个核心诉求展开。风轮部分采用四片直板型叶片布局，叶片选用轻质高强度的复合板材加工，通过对称分布的金属辐条与中心主轴刚性连接，这种直板叶片的加工难度远低于曲面翼型叶片，

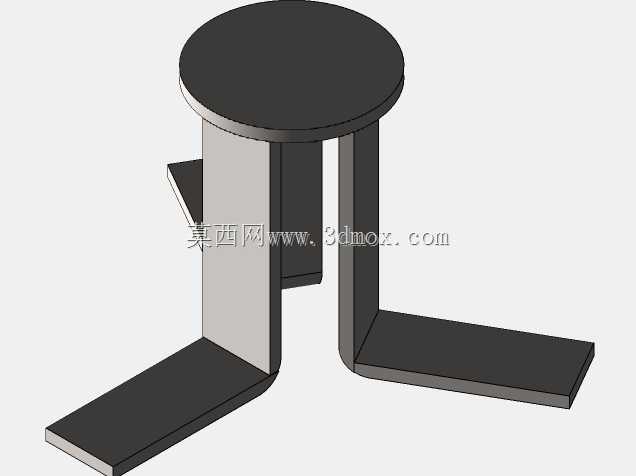

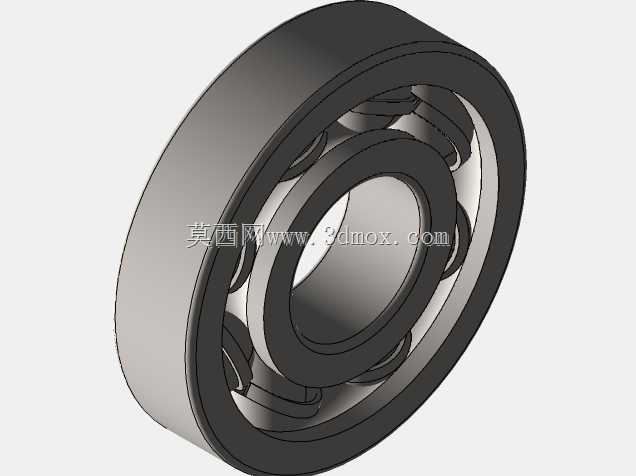

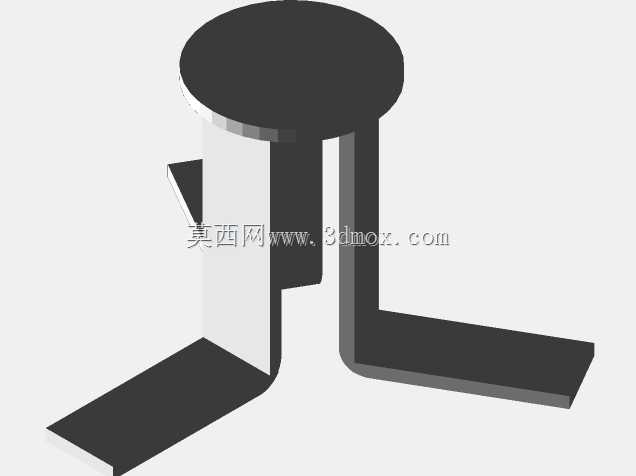

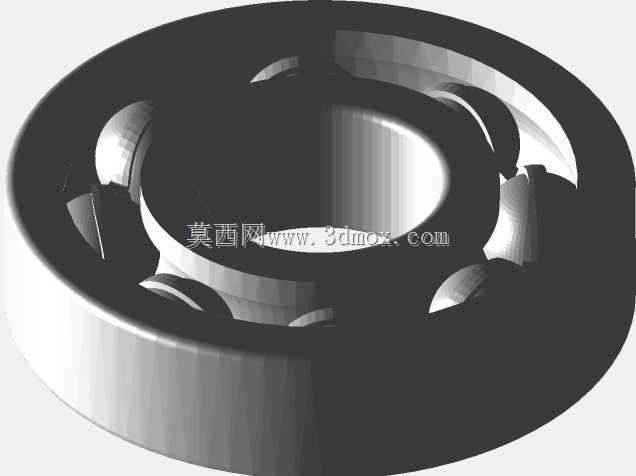

　　小批量生产时的成本控制优势明显，同时对称式的布局让风轮在任意风向下的受力都更为均衡，不会出现水平轴风机常见的偏航载荷冲击问题，运行过程中的振动幅度更小，对下部支撑结构的强度要求也随之降低。中心主轴采用分段式设计，上部与辐条连接的轴段做了加粗处理，用来承受风轮转动时的弯矩载荷，下部与发电单元连接的轴段则做了精度更高的配合面加工，保证扭矩传递的同轴度，减少转动过程中的能量损耗。主轴下部的连接座集成了轴承安装位与发电单元的固定接口，轴承选用深沟球轴承搭配推力轴承的组合，既可以承受风轮转动带来的径向载荷，也能支撑整套风轮结构的轴向重量，避免主轴出现窜动问题。底部的支撑脚采用三瓣式外伸结构，这种结构在安装时不需要浇筑大面积的混凝土基础，

　　仅需通过膨胀螺栓将三个支撑脚固定在硬化地面或者预制的安装平台上即可，大幅降低了现场施工的难度，尤其适合交通不便的偏远部署场景。从安装边界来看，整套结构的外伸尺寸由叶片长度决定，叶片旋转时形成的扫掠面为圆柱形，安装时仅需保证扫掠面范围内无高大遮挡物即可，不需要像水平轴风机那样预留尾舵对风的转动空间，相同发电功率下的占地尺寸更小，在城市路灯杆、建筑屋顶这类空间受限的场景中部署优势明显。设计过程中针对叶片的安装角度做了反复校核，直板叶片的安装迎角控制在合理区间，既保证低风速下能够顺利启动，也避免高风速下叶片受力过大出现结构变形，辐条与主轴、辐条与叶片的连接位置都做了加强筋处理，应对突发强风时的结构可靠性更高。

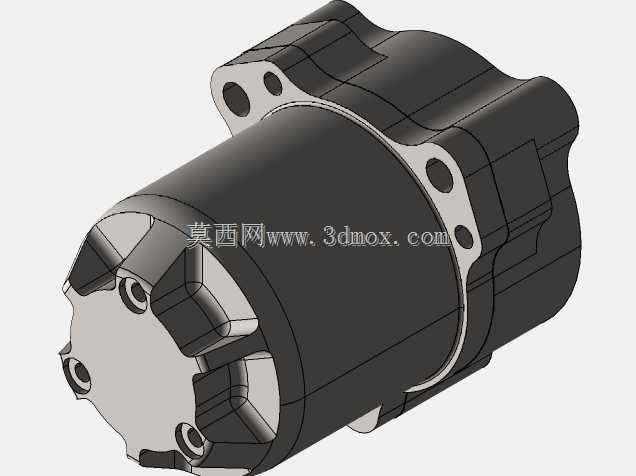

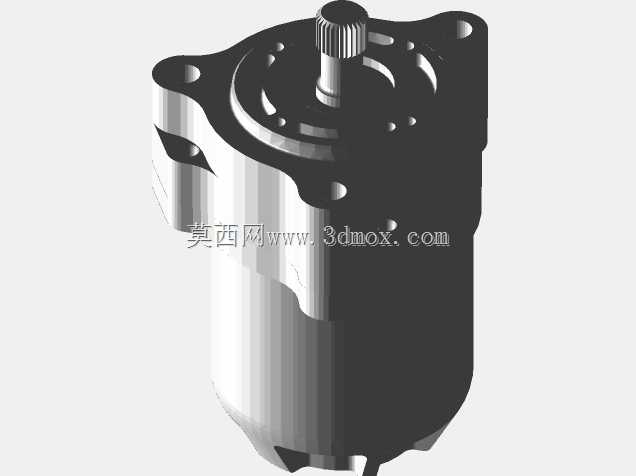

　　发电单元直接集成在主轴下部的支撑座内，省去了额外的传动变速结构，减少了中间传动环节的能量损耗，这种直驱式的结构设计也让整套设备的运行噪音更低，适合在居民区周边的配套供电场景中使用。整套结构的零部件拆分逻辑清晰，叶片、辐条、主轴、支撑座都可以单独拆分运输，到达现场后仅需通过螺栓连接即可完成组装，不需要大型吊装设备配合，普通运维人员借助常规工具就能完成安装与后期的零部件更换作业。在实际应用中，这类垂直轴风力发电装置还可以和光伏板组成风光互补供电系统，在阴天无风的天气下通过光伏单元供电，有风无光的天气下通过风力单元供电，大幅提升离网供电系统的供电稳定性，为偏远点位的监测设备、通信设备、照明设备提供持续的电力供给。
