带夹持机械臂的轮式移动送料作业车

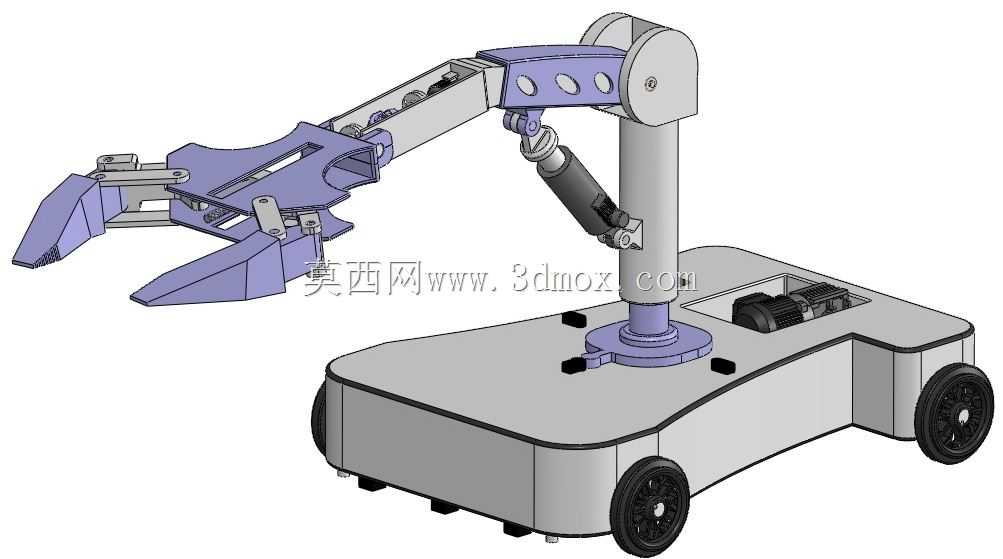

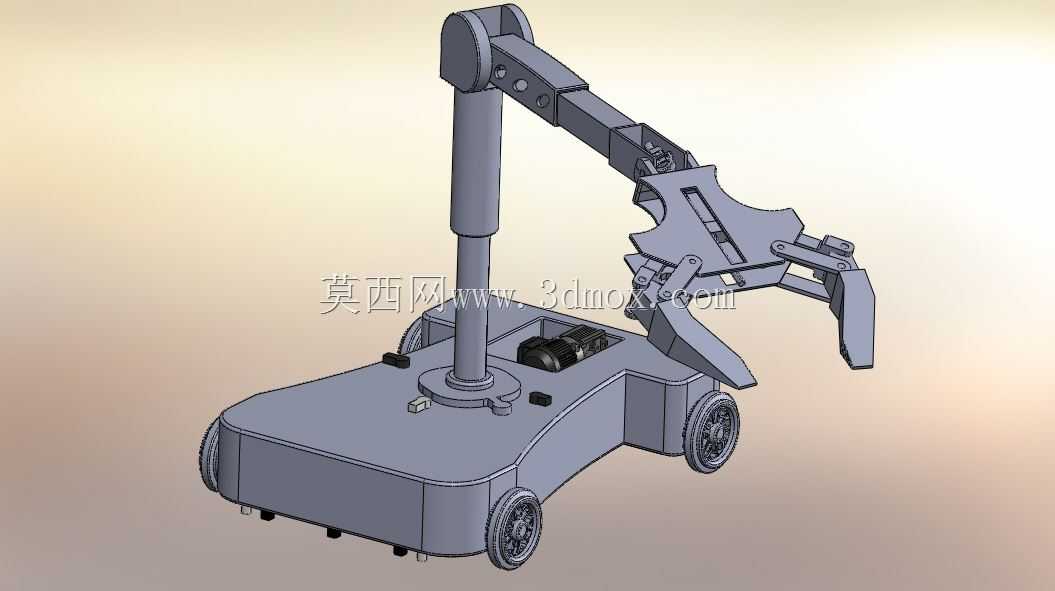

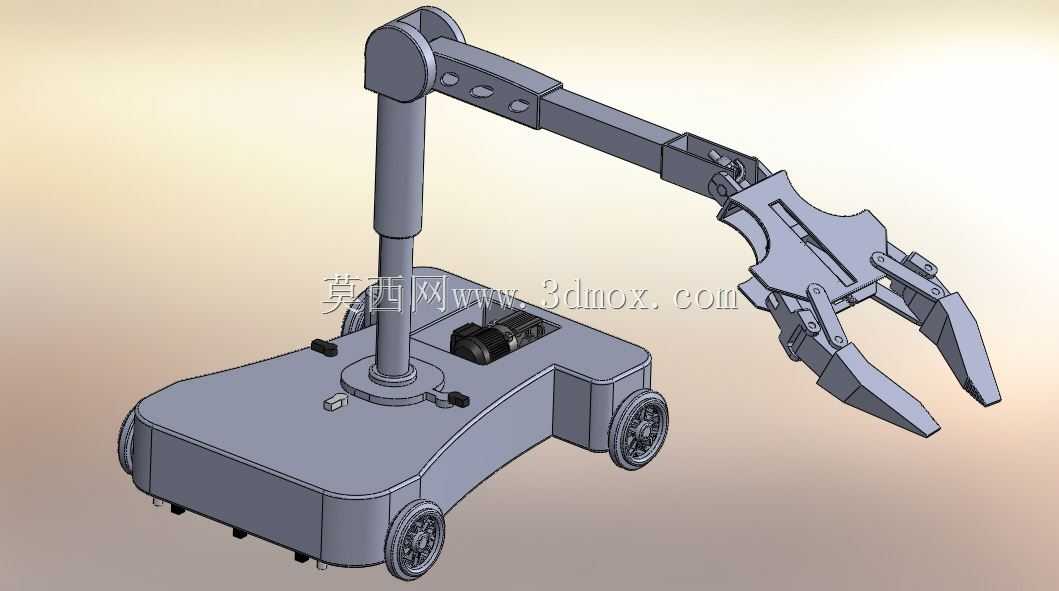

　　这款轮式移动作业设备的设计初衷，是解决车间内离散工位间的轻型物料转运、上下料辅助作业需求，在机加工单元小件周转、装配线旁物料配送、仓储轻型货位拣选这类场景中，能够替代人工完成重复性的取放、转运动作，降低一线操作人员的重复劳动强度，同时适配多品种小批量的柔性生产排布需求，不需要铺设固定的输送轨道，就能在平整的硬化车间地面完成移动作业。从结构布局来看，设备采用四轮式差速移动底盘作为承载基础，底盘整体为低重心的箱型焊接结构，内部预留了驱动组件、控制模块、供电单元的安装空间，底盘上表面的安装基准面经过铣削加工，保证立柱安装的垂直度公差控制在合理范围内，避免机械臂举升时出现偏载晃动。底盘的行走轮采用标准工业脚轮搭配驱动轮的组合，

　　其中两个驱动轮对称布置在底盘中部两侧，两个从动万向轮布置在底盘前后端，这种排布方式既可以保证小车直行时的轨迹稳定性，也能实现原地转向功能，最小转弯半径控制在自身长度的0.6倍左右，能够适应车间内宽度1.2米以上的通道通行需求，底盘底部距离地面的间隙预留了15毫米，既可以越过车间地面常见的细小接缝、薄型地垫，也不会因为间隙过大导致整体重心抬升影响稳定性。安装在底盘中心位置的垂直立柱是机械臂的支撑基础，立柱采用空心圆管结构，内部可以布置机械臂的线缆、气路管线，避免管线外露在作业过程中出现剐蹭磨损，立柱与底盘的连接采用法兰盘加定位销的结构，既可以保证连接强度，也能在后期维护时快速拆解调整。机械臂采用两节折叠式臂架结构，

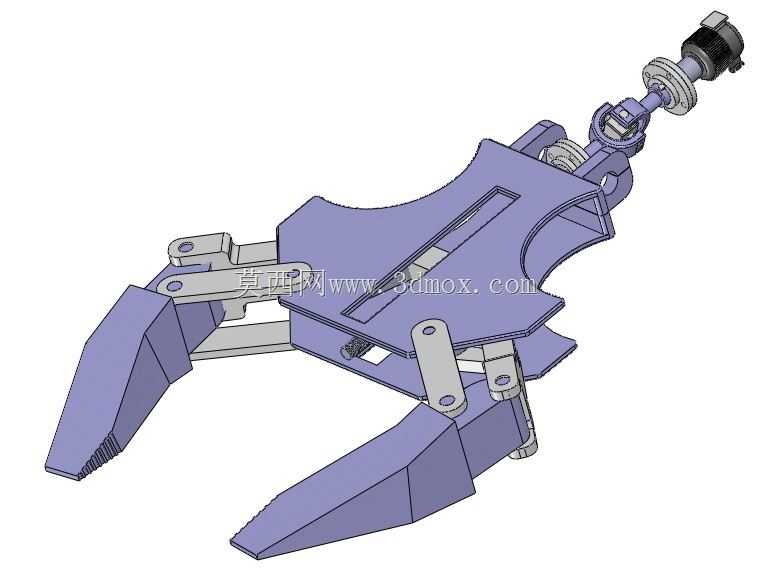

　　大臂与立柱顶端的回转座连接，可绕立柱轴线实现360度水平回转，小臂与大臂端部铰接，配合关节处的驱动组件可实现俯仰角度调节，整个臂架完全伸展时的作业半径可以覆盖底盘周边1.2米的范围，完全收回时臂架整体收拢在底盘轮廓范围内，不会在移动过程中超出车体宽度造成通行阻碍。臂架末端安装的夹持器采用平行双爪式结构，夹爪内侧预留了防滑衬垫的安装槽，开合行程可以适配宽度在20毫米到150毫米之间的规则形状工件，夹爪的夹持力可以根据搬运物料的重量进行调整，既可以夹持纸质包装箱、塑料周转盒这类软质包装的物料，也可以夹持金属毛坯、小型工装零件这类硬质工件，不会出现夹损工件或者夹持脱落的问题。在设计过程中，对设备的整体稳定性做了反复校核，当臂架完全伸展、

　　夹爪处于最大作业半径位置、夹持额定重量的工件时，整车的重心投影始终落在四个车轮围成的支撑面内部，不会出现倾翻风险，底盘底部还预留了配重块的安装位，如果后续需要扩展更大的作业半径或者提升夹持重量，可以通过添加配重的方式调整整车重心分布。设备的操作逻辑做了简化设计，既可以通过预设的点位程序完成固定路径的重复转运作业，也可以通过手动遥控的方式完成非固定点位的临时取放任务，适配不同生产场景的使用需求。臂架的各个关节处都设置了硬限位与软限位双重保护，硬限位采用机械挡块结构，避免关节转动超出设计角度造成结构磕碰，软限位通过位置传感器实时检测关节角度，在接近极限位置时提前减速停止，提升设备运行的安全性。底盘上表面还预留了扩展安装接口，可以根据使用需求加装小型物料托盘、视觉检测模块、扫码组件等附属装置，拓展设备的使用功能，比如加装托盘后可以一次性承载多件小型工件完成批量配送，加装视觉模块后可以实现工件的自动识别定位，完成无序工件的自动抓取作业。整个设备的结构件大量采用标准化的型材与通用零部件，在加工制造阶段可以降低加工成本，后期维护时也可以快速更换易损零件，不需要定制特殊的替换配件，设备的整体外形尺寸控制在长0.8米、宽0.6米、收拢状态高度1.1米的范围内，既可以在车间内灵活通行，也可以搭乘普通货梯完成不同楼层间的作业转场，适配多层厂房的使用需求。
