多自由度夹持式机械臂手爪结构设计

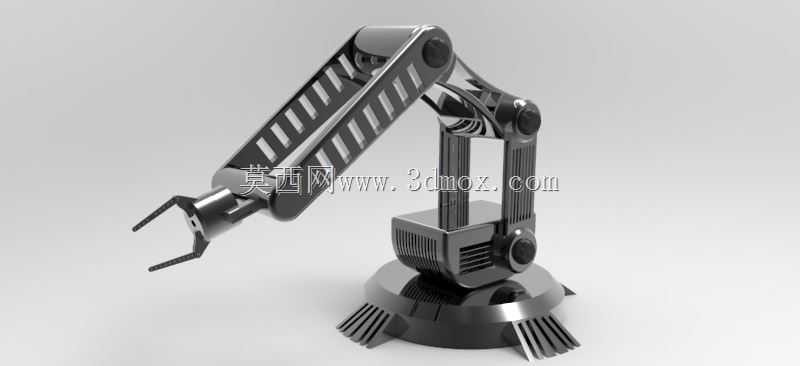

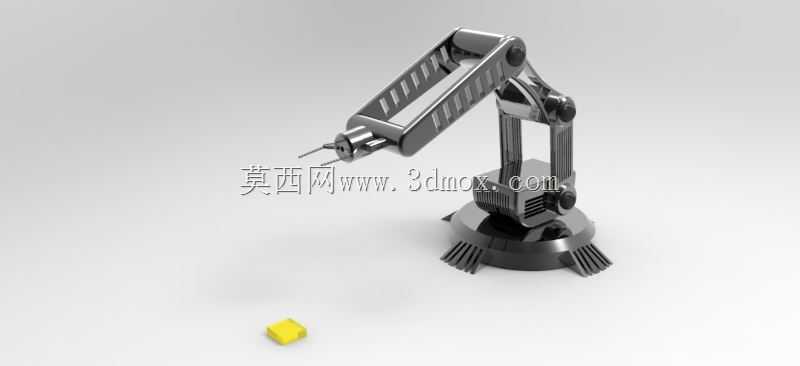

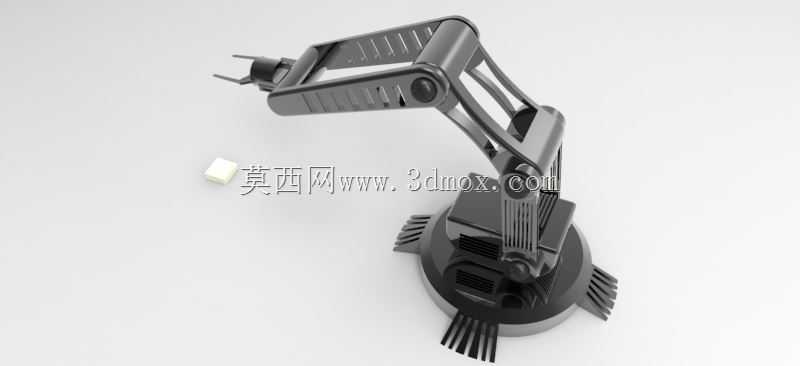

　　这款多自由度夹持手爪的结构设计，核心围绕轻载工况下的精密抓取需求展开，在3C电子装配、实验室样本分拣、教学实训台搭建这类场景中适配性极强，区别于重载码垛类机械臂的大扭矩结构取向，该设计优先控制整体转动惯量，保证小行程往复动作的响应速度。从安装边界来看，底座采用圆盘式安装结构，底部预留的安装孔位适配标准工业铝型材台面的T型槽间距，安装时不需要额外加工转接板，直接通过内六角螺栓即可完成固定，底座整体直径控制在180mm范围内，安装后突出台面的高度不做冗余设计，避免占用工作台面的有效操作空间。

　　设计过程中优先梳理了执行端的动作逻辑：手爪末端的夹持开口行程覆盖10mm到60mm的工件尺寸范围，可夹持规则方块件、圆柱件以及不规则外形的小型零件，夹持力通过关节处的阻尼结构做自适应调整，不会因为刚性夹持造成薄壁类工件的表面压损。臂体的关节布局采用三级转动副设计，大臂回转关节承担主要的俯仰动作，关节处的转轴采用嵌套式轴承配合，减少径向窜动，保证末端定位的重复精度；小臂连接关节处做了镂空减重设计，在保证结构刚性的前提下削减臂体自重，降低驱动端的负载冗余；腕部关节连接末端手爪，可实现独立的回转动作，调整夹持姿态时不需要大臂小臂联动，缩短动作调整路径。

　　从实际使用的功能特性来看，该手爪结构没有集成复杂的管线布局，所有走线都通过臂体内部的空腔排布，外部没有裸露的线缆，避免设备运行过程中线缆与周边工装剐蹭造成的故障。底座内部预留了驱动元件的安装空间，不管是选配舵机还是小型伺服电机，都可以直接嵌入安装位，不需要额外外挂驱动模块，整体外观整洁度更高，也减少了外部磕碰造成驱动元件损坏的概率。臂体的材质适配方面，结构设计时预留了不同材质的加工余量，小批量试制时可以采用3D打印PLA材质做功能验证，正式量产时可以替换为铝合金阳极氧化材质，提升结构耐磨度，两种加工方式都不需要对原有三维结构做大幅修改，缩短从设计验证到落地应用的周期。

　　在结构细节处理上，臂体的棱边都做了R3的圆角过渡，避免装配和调试过程中尖锐边角划伤操作人员；手爪的夹持面预留了防滑垫的安装槽，可以粘贴橡胶或者硅胶防滑垫，提升夹持摩擦力，抓取光滑表面工件时不会出现滑脱问题。关节处的限位结构做了一体化设计，不需要额外加装限位块，转动到极限位置时通过臂体自身的结构凸台做硬限位，防止关节过转造成内部驱动元件的损坏，同时也简化了装配步骤，减少零散零件的数量。

　　针对教学实训场景的使用需求，该结构的拆装难度做了针对性优化，所有连接螺栓都采用统一规格的内六角螺栓，拆装时只需要一把内六角扳手即可完成全结构的拆解与组装，方便学员理解机械臂的关节传动原理、运动副构成以及装配公差配合逻辑。在轻工生产的分拣工位应用时，该手爪可以搭配视觉识别模块使用，末端安装位预留了标准的传感器安装孔，可直接加装微型摄像头或者光电传感器，实现工件的识别定位与自动抓取，不需要对臂体结构做二次打孔加工。整体结构的运动包络范围控制在半径450mm的半球空间内，工位布局时只需要预留对应范围的无遮挡空间即可，不会和周边的传送带、料架等设备产生运动干涉，适合在紧凑的生产工位上部署使用。
