内六角沉头全牙紧固螺钉三维数模

　　在各类机械结构的装配环节，沉头内六角螺钉是应用覆盖度极高的一类紧固连接件，从精密电子设备的壳体拼接、小型工装夹具的模块固定，到中型输送设备的护板安装、机床外围罩壳的锁紧，都能见到这类零件的身影。这类螺钉的核心设计逻辑，是在保证足够轴向锁紧力的前提下，让安装完成后的螺钉头部完全沉入被连接件的沉孔内，不会在安装面形成凸起结构，既可以避免突出的螺头剐蹭操作人员、干涉相邻运动部件的行程，也能让设备的外露安装面保持平整美观，尤其适用于对安装面平面度、外观整洁度有明确要求的装配场景。

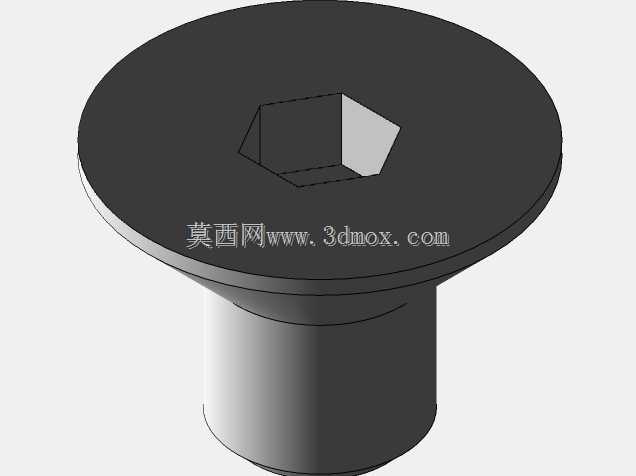

　　从结构设计细节来看，这款沉头螺钉的头部采用90度锥面结构，和被连接件上预制的90度沉孔能够实现完全贴合，锁紧过程中锥面会自动形成径向定位，不需要额外调整螺钉的对中位置，就能保证螺钉轴线和安装孔轴线保持重合，避免出现偏载导致的螺纹滑牙、连接件局部应力集中问题。头部的驱动结构采用内六角凹孔设计，相比十字槽、一字槽的驱动形式，内六角结构可以承受更大的锁紧扭矩，在装配时可以使用对应规格的内六角扳手施加足够的预紧力，不会出现槽口打滑、拧毛的问题，即便是需要反复拆装的维护场景，内六角的驱动结构也能保持足够的结构强度，不会因为多次拆装导致驱动失效。

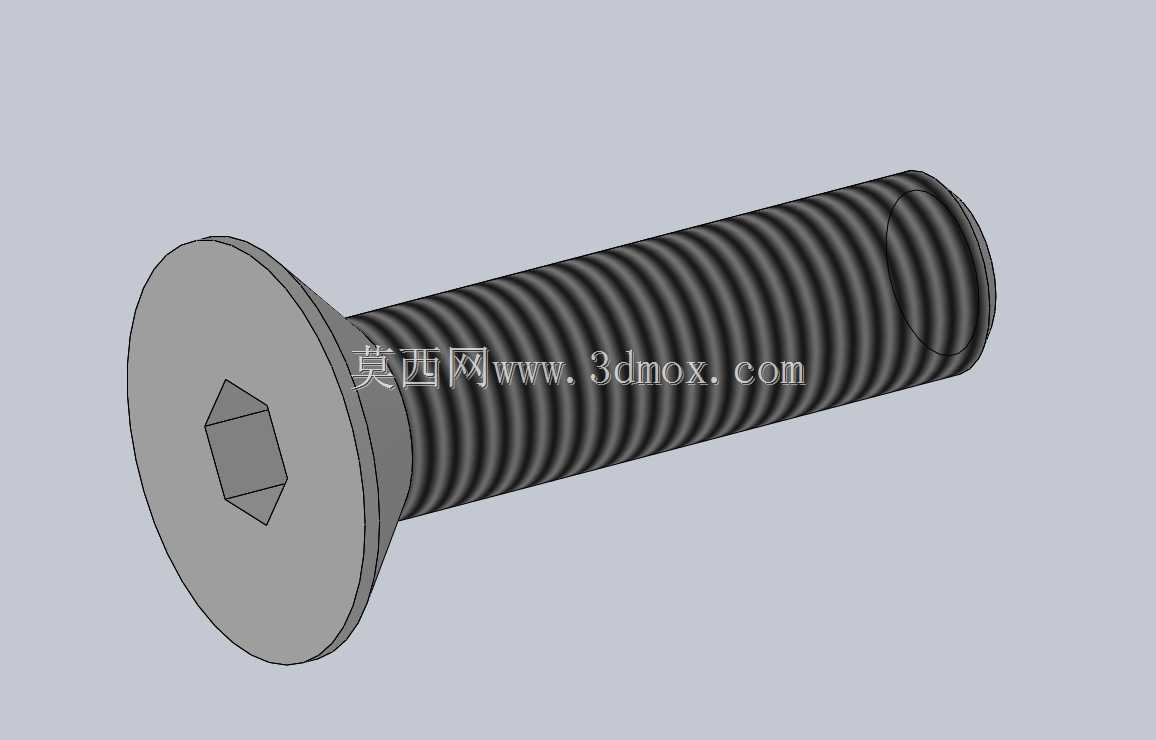

　　螺杆部分采用全牙设计，也就是螺纹从螺杆尾部一直延伸到头部锥面的下端位置，这种设计的优势在于可以适配不同厚度叠加的被连接件，不需要严格控制光杆段的长度匹配，当被连接件的总厚度在螺钉有效锁紧行程范围内时，全牙结构都能保证足够的螺纹啮合长度，不会出现光杆段过长导致无法锁紧、或者螺纹段过短导致啮合牙数不足的问题。螺纹部分采用标准公制三角螺纹，牙型角60度，牙顶和牙底都做了微小的圆弧过渡处理，既可以降低螺纹拧入时的摩擦阻力，也能减少螺纹根部的应力集中，在承受交变振动载荷时，不容易出现螺纹根部断裂的失效问题。

　　在实际选型和安装边界确认时，首先需要根据被连接件的总厚度、需要承受的锁紧力大小选择对应公称直径和螺杆长度的规格，安装前需要在表层被连接件上加工对应规格的沉头孔，沉孔的直径要略大于螺钉头部的最大外径，沉孔的深度要保证螺钉锁紧后头部端面低于或平齐于安装面，沉孔的锥角要和螺钉头部的锥角保持一致，避免出现锥面无法贴合导致的锁紧力不足、头部悬空的问题。安装时要注意控制锁紧扭矩，不同公称直径、不同性能等级的螺钉都有对应的推荐锁紧扭矩范围，扭矩过小会导致预紧力不足，设备运行过程中受振动影响容易出现螺钉松动脱落；扭矩过大则会导致螺纹牙型剪切失效、螺钉杆部拉长断裂，甚至会压伤被连接件的沉孔表面，尤其是铝合金、工程塑料这类低强度材质的被连接件，更要严格控制锁紧扭矩，必要时可以增加平垫圈来分散头部的压应力。

　　在三维建模过程中，这类标准件的建模需要严格遵循对应标准的尺寸公差要求，头部的外径、锥角高度、内六角对边深度和对角尺寸，螺杆的大径、中径、小径，螺纹的螺距、牙型角都要和标准参数保持一致，这样在做整机装配干涉检查时，才能准确模拟螺钉的实际安装状态，提前发现沉孔深度不足、安装空间不够、螺钉和相邻零件干涉的问题。建模时螺纹部分可以根据实际使用需求选择实体螺纹或者装饰螺纹，在做整机大装配时为了降低文件运行负担，可以采用简化的装饰螺纹表现形式，只保留螺纹的大径轮廓和规格标识；如果需要做螺钉的有限元受力分析、或者出螺钉的加工图纸，则需要绘制精确的实体螺纹模型，保证牙型的尺寸精度，这样仿真分析的结果才能和实际受力状态保持一致。

　　这类沉头内六角螺钉和盘头内六角螺钉、外六角螺钉的应用场景有明确的区分，盘头螺钉的头部会突出安装面，适用于安装面没有沉孔加工条件、或者需要增加头部承压面积的场景；外六角螺钉需要使用套筒或者开口扳手拧紧，需要预留足够的扳手操作空间，而沉头内六角螺钉只需要在螺钉轴向预留内六角扳手的操作空间即可，在安装空间狭窄、扳手无法从侧面伸入的场景下，沉头内六角螺钉的装配便利性优势会非常明显。在有密封要求的安装场景下，还可以在螺钉头部锥面处增加密封垫圈，配合沉孔的贴合面实现安装孔的静密封，避免设备内部的油液、气体从安装孔位置泄漏。
