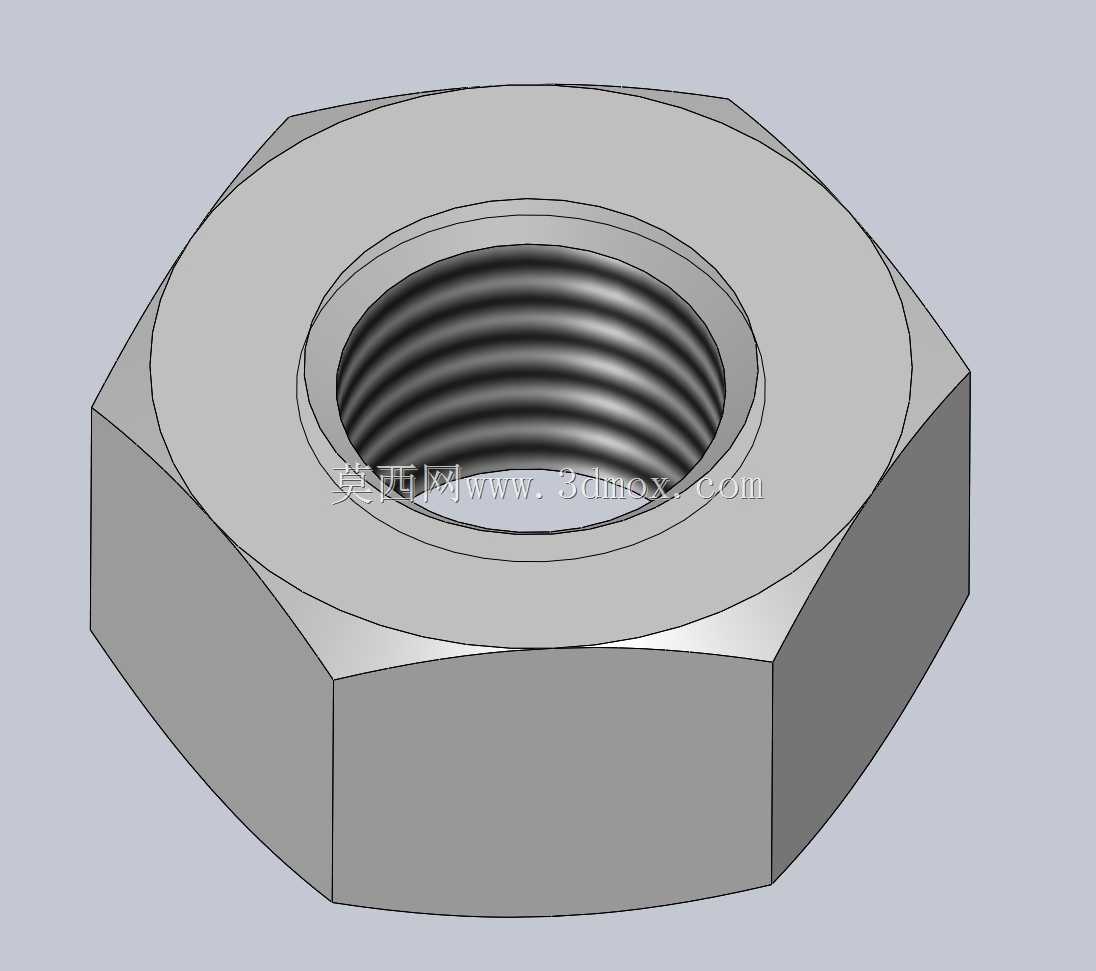

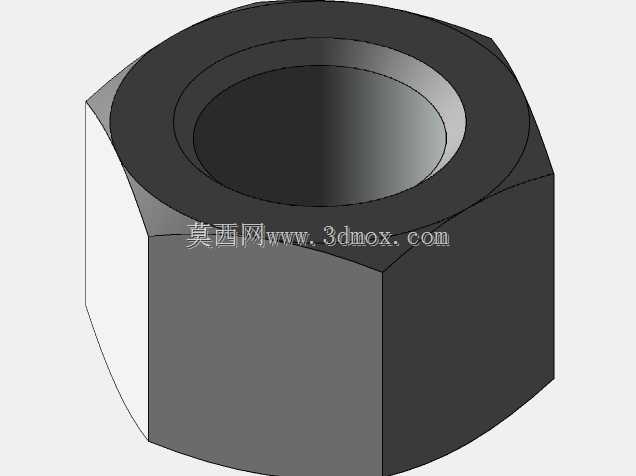

ISO4032标准六角厚螺母三维结构

　　在各类机械结构的连接副设计中，六角厚螺母是应用频次极高的内螺纹紧固件，这款符合ISO4032标准的H型六角厚螺母，在常规六角螺母的基础上优化了螺纹啮合长度，主要适配对连接预紧力、抗松动性能有更高要求的装配场景。从实际工程应用来看，这类螺母常出现在重型设备的机架拼接、重载传动部件的轴向固定、振动工况下的螺栓连接副中，比如矿山破碎设备的衬板固定、工程机械的结构件连接、输送设备的张紧机构装配，都能看到这类厚型六角螺母的身影，相比薄型六角螺母，它更长的内螺纹旋合段可以有效分散螺纹牙的受力，避免在交变载荷下出现螺纹滑牙、连接失效的问题。

　　从结构设计逻辑来看，这款螺母的外形采用正六角棱柱加一端倒角的结构，六角对边尺寸严格遵循ISO4032的标准公差要求，设计时充分考虑了通用扳手的操作空间，不管是使用呆扳手、套筒扳手还是活动扳手，都能实现可靠的扭矩施加，六角棱边的倒角处理一方面是为了去除加工毛刺，避免装配时划伤操作人员或配合零件表面，另一方面也能在螺母与螺栓对中时起到导向作用，降低外螺纹与内螺纹的对中难度，减少螺纹错扣的概率。内螺纹部分采用标准米制普通螺纹牙型，螺纹的大径、中径、小径公差都匹配对应精度等级的外螺纹，螺纹收尾处的退刀结构设计合理，不会出现螺纹牙型不完整导致的啮合卡顿问题，螺母端面与螺纹轴线的垂直度公差控制在标准范围内，装配后能保证与被连接件表面的均匀贴合，避免出现偏载导致的预紧力损失。

　　在安装边界的考量上，设计这类螺母的三维模型时，需要明确不同公称规格对应的六角对边尺寸、螺母总厚度、倒角尺寸，这些参数直接决定了装配时的扳手空间预留、沉孔尺寸设计。比如在做钣金件或铸件的螺母安装位设计时，需要根据螺母的六角外接圆直径预留足够的转动空间，避免扳手操作时与周边结构发生干涉；如果是采用沉孔安装的场景，沉孔的深度要大于螺母的厚度，沉孔的直径要大于六角的外接圆直径，保证螺母可以完全沉入沉孔内，不会突出零件表面影响后续装配。同时，厚螺母的厚度尺寸决定了它能适配的螺栓旋入长度，在选型时需要保证螺栓拧入螺母后，螺纹的旋合长度不小于螺栓公称直径的0.8倍，这样才能充分发挥螺纹连接的承载能力，避免因为旋合长度不足导致连接失效。

　　从实际使用的功能特性来说，这款H型六角厚螺母因为厚度更大，相比标准六角螺母有更高的承载能力，在需要频繁拆卸维护的部位，厚螺母的螺纹磨损余量更大，多次拆装后依然能保持可靠的啮合性能；在有振动冲击的工况下，可以配合弹簧垫圈、止动垫圈或者双螺母防松结构使用，进一步提升连接的可靠性。建模过程中，这类标准件的参数化设计尤为重要，通过驱动公称直径、螺距、对边尺寸、厚度这些关键参数，可以快速生成不同规格的同系列螺母模型，大幅提升结构设计的效率，不需要为每个规格的螺母重复建模，同时标准件的模型精度也直接影响后续装配干涉检查、工程图生成的准确性，螺纹部分的建模既要保证牙型的准确性，也要合理控制模型的细节程度，避免因为螺纹牙型过于细密导致整个装配体的文件过大，影响后续的仿真、出图操作。在做整机的装配设计时，这类标准紧固件的模型不需要过度追求细节的极致还原，只要保证关键安装尺寸、外形边界尺寸准确，就能满足设计阶段的选型、干涉检查、BOM统计需求，而如果是做紧固件的受力仿真分析，则需要进一步细化螺纹牙的网格划分，准确还原螺纹接触的受力状态，验证不同预紧力下的螺纹应力分布，确保连接结构的安全系数满足设计要求。
