三角支撑铸造角杆结构设计

　　这类三角结构的铸造角杆，常应用在中小功率传动设备的机架连接、轻工机械的支撑点位以及农用机具的铰接部位，核心作用是在三个呈放射状分布的安装点位之间传递载荷，同时通过中心的轴套结构完成与回转轴系的配合，替代传统的焊接式三角支架，规避焊接变形带来的安装精度偏差。从实际使用场景来看，这类零件多布置在设备内部受力不超过12kN的辅助支撑位置，比如纺织机械的导辊支架端部、小型输送线的张紧机构连接座、园林机械的操作杆铰接位，不需要承受大冲击载荷，但对三个安装孔的位置度、中心轴孔与安装面的垂直度有明确要求，否则会出现轴系卡滞、连接螺栓受剪断裂的问题。

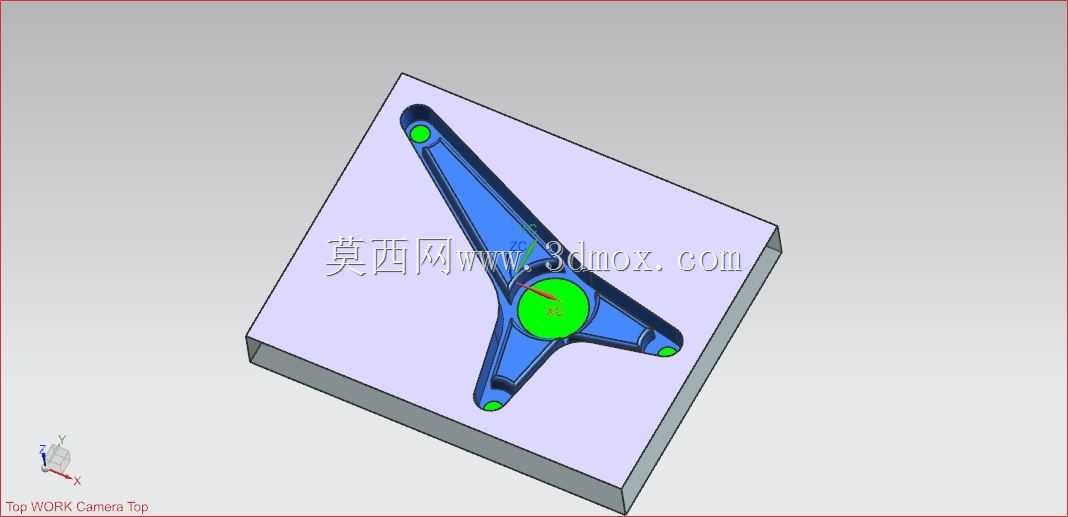

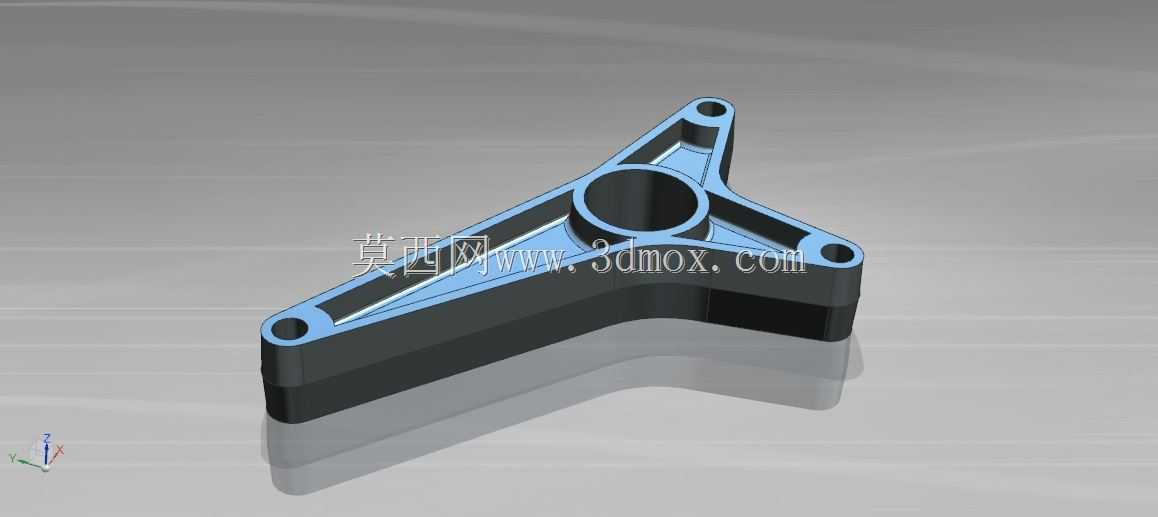

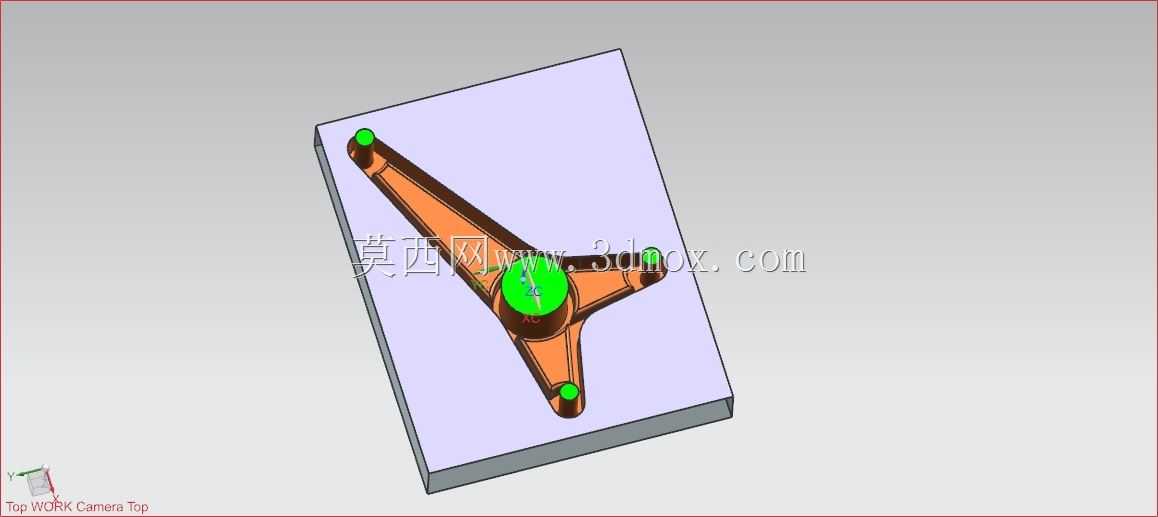

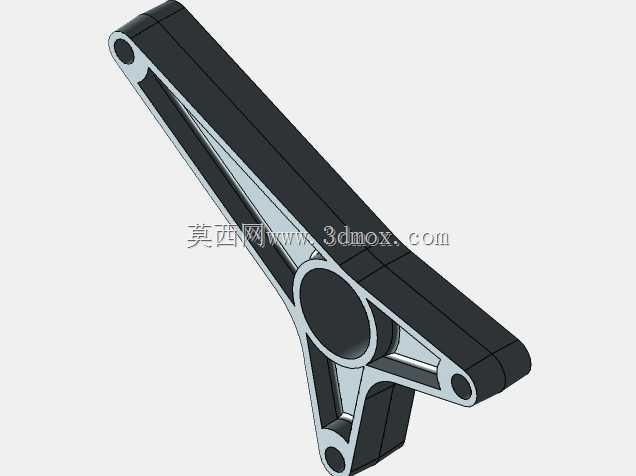

　　设计这类零件时，首先要确定三个安装臂的分布角度，常规工况下多采用120度均分的放射布局，让每个臂承受的载荷尽可能均匀，避免单臂应力集中；中心轴套的高度要根据配合轴的长度确定，轴套与臂的连接位置要做渐变式的圆角过渡，不能出现直角拐角，防止铸造过程中产生缩孔、应力集中导致的使用中断裂。三个臂的端部安装孔要设计沉头结构，让连接螺栓的头部完全沉入零件表面，避免突出部分干涉周边其他构件的运动，安装孔的孔径要比配套螺栓大0.2-0.5mm，留出装配调整的余量，抵消铸件本身的形位公差偏差。

　　从外形尺寸与安装边界来看，这类零件的中心轴套内径通常根据配合轴的直径确定，常规适配15-30mm直径的光轴，轴套的壁厚不小于5mm，保证足够的承压强度；三个支撑臂的长度根据安装跨距调整，臂的截面采用工字形或者带加强筋的槽型结构，在不增加整体重量的前提下提升抗弯强度，零件的总厚度通常控制在20-40mm之间，安装后突出安装基面的高度不超过轴套顶端的高度，不会额外占用过多的设备内部空间。铸造工艺选择上多采用砂型铸造，材料选用HT200灰铸铁或者ZG270-500铸钢，灰铸铁材质的减震性更好，适合有小幅振动的工况，铸钢材质的强度更高，适合偶尔有冲击载荷的使用场景。

　　细节设计上，每个支撑臂的非安装面要设计1-2度的拔模斜度，方便铸造脱模，零件的所有非加工面要做喷丸处理，去除表面的粘砂和氧化皮，中心轴孔、三个端部安装孔需要后续机加工，保证配合精度；三个臂之间的镂空区域，一方面是为了减轻零件整体重量，减少铸造材料的消耗，另一方面也能让设备内部的走线、散热空间更充裕，不会形成密闭的积尘死角。实际装配时，中心轴孔与轴之间通常采用间隙配合，加装铜套或者含油轴承减少转动磨损，三个端部的安装孔通过螺栓固定在对应的设备基座或者构件上，安装时要依次对角拧紧螺栓，避免单个螺栓受力过大导致零件变形。

　　这类角杆相比冲压成型的三角支架，整体刚性更好，长期使用不会出现冲压件的弹性变形问题，相比整块材料切削加工的零件，铸造工艺的材料利用率更高，生产成本更低，适合批量生产使用。在设计校核阶段，需要重点验算三个臂与中心轴套连接位置的抗弯强度，以及安装孔位置的挤压强度，确保在额定载荷下，零件的变形量不超过0.1mm，不会影响配套轴系的转动精度；同时要考虑铸造的工艺性，避免出现壁厚突变的结构，防止铸件冷却过程中产生裂纹、缩松等缺陷，影响零件的使用寿命。
