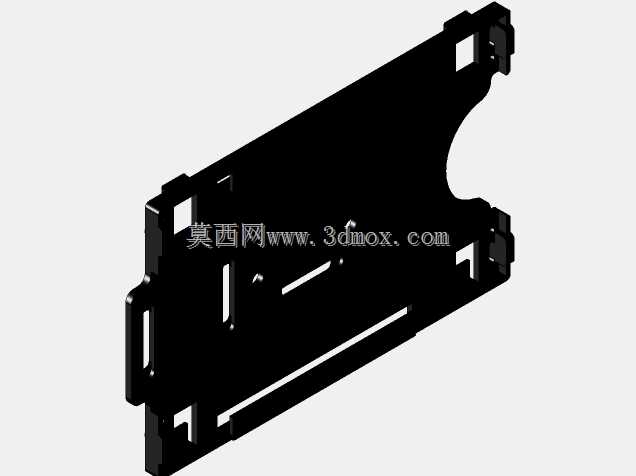

双面插卡式身份证夹持卡座结构设计

　　日常身份核验场景中，证件的稳定承载与快速取放是终端设备结构设计里容易被忽略却直接影响使用体验的环节，这款双面可插的身份证夹持卡座，正是针对自助核验终端、门禁读卡设备、身份信息采集终端这类需要频繁插拔身份证件的使用场景开发的承载结构。从实际落地的使用需求来看，这类卡座首先要解决的是证件插入后的定位精度问题——不管是集成RFID读卡模块的终端，还是需要光学识别证件表面信息的设备，卡片插入后的位置偏移量如果超过2mm，就容易出现读卡失败、识别区域错位的问题，因此在结构设计时，卡座内侧沿证件插入方向设置了连续的导向筋条，筋条高度控制在1.2mm，既能够给证件插入提供顺滑的导向，又不会因为筋条过高导致卡片插拔阻力过大，

　　同时在卡座的插入端做了15度的倒角导向，即使操作人员盲插证件，也能顺着倒角顺利滑入卡槽，不会出现卡片顶死、边角折损的情况。考虑到不同使用场景下的安装需求，这款卡座采用了对称式的结构布局，正反两面都设置了相同规格的卡槽，既可以满足单张证件长期放置固定的使用需求，也能在需要临时核验双证的场景下，同时承载两张身份证件，不需要额外增设第二组卡座结构，能够有效节省终端设备的内部安装空间。卡座的主体壁厚均匀控制在2mm，既保证了整体结构的刚性，在频繁插拔卡片的过程中不会出现侧壁变形导致的卡槽间隙变大问题，也避免了壁厚不均带来的注塑成型缺陷，在卡座的四个边角位置都设置了带安装孔的固定耳，安装孔的中心距按照通用终端设备的安装间距标准设计，

　　能够直接适配市面上多数自助终端的内部安装位，不需要额外做安装孔位的二次加工。在卡片的限位设计上，没有采用传统的端部硬限位结构，而是在卡槽的末端设置了弹性限位卡扣，当证件插入到设定深度时，卡扣会自动卡入证件侧边的预留间隙（对应身份证标准厚度的侧边位置），既能够防止设备在搬运、倾斜过程中证件从卡槽中滑出，又能在需要取出证件时，只需要施加很小的拔出力就能克服卡扣的限位阻力，不会出现卡片卡死难以取出的情况。卡座表面的镂空结构并不是单纯的减重设计，一方面这些镂空区域正好对应终端设备内部读卡天线、识别摄像头的安装位置，能够避免塑胶材质对射频信号、光学识别路径的遮挡，保证读卡和识别的成功率，另一方面镂空结构也能减少卡座整体的材料用量，

　　降低批量生产的物料成本，同时在卡槽内部形成空气流通的通道，避免长期使用过程中卡槽积灰、积潮导致的卡片粘连问题。从安装边界来看，这款卡座的整体外轮廓尺寸适配标准身份证的外形尺寸，单边预留的间隙控制在0.3mm，既保证卡片插拔的顺滑度，又不会因为间隙过大导致卡片在卡槽内晃动，固定耳的位置突出卡座主体3mm，安装时可以通过螺丝直接固定在终端的内部安装板上，不需要额外设计压块或者辅助固定结构，安装工序简单，适合批量装配的生产节奏。在实际的场景适配中，这款卡座不仅可以用于身份证的承载，也能适配同尺寸的其他卡片类证件，只要厚度在0.8mm-1.2mm区间的硬质卡片，都可以顺利插入卡槽使用，结构的通用性较强，不需要针对不同卡片单独开模，能够覆盖多数身份核验、卡片识别类终端的使用需求。设计过程中也充分考虑了长期使用的耐磨性能，卡座的导向筋、限位卡扣这些频繁与卡片摩擦的位置，都做了局部的加厚处理，摩擦面的表面粗糙度控制在Ra1.6以下，经过万次插拔测试后，磨损量不会超过0.1mm，依然能够保证卡片的定位精度和插拔手感，不会因为长期使用出现卡槽松动、卡片歪斜的问题。
