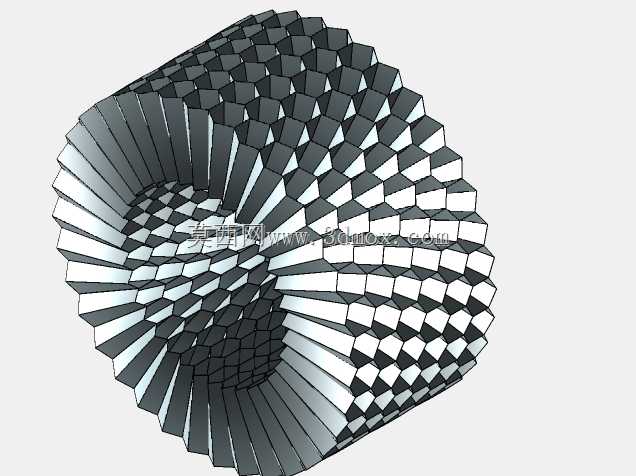

参数化蜂巢式立体格栅结构设计

　　这类蜂巢式立体格栅结构最早的工程化应用思路来源于仿生学，自然蜂巢的六边形密铺逻辑经过结构力学验证，是同等耗材下平面内抗弯、抗剪性能最优的拓扑形式，而将平面蜂巢做螺旋扭转形成的立体构型，进一步拓展了传统蜂窝结构的应用边界。在实际工程场景中，这类结构常被用作流体整流装置的内芯，安装在通风管道、风道消声段或者流体输送管路的过渡段，当气流或者液流穿过格栅的六边形通道时，螺旋排布的格室会对紊乱的来流做导向梳理，打散大尺度的涡流，降低流道内的脉动压力，既可以减少流体输送过程中的阻力损失，也能削弱流致振动带来的管路疲劳问题。做这类结构设计的时候，首先要明确安装边界的尺寸约束，整个结构的外轮廓适配圆形安装法兰的内孔尺寸，所有格室的壁厚保持均匀一致，

　　避免注塑或者3D打印成型时出现壁厚差导致的缩痕、应力集中问题。设计过程中不需要逐个绘制单个六边形格室，先确定中心基准轴，以基准轴为中心做单层六边形的环形阵列，确定单层的格室数量后，再沿着轴向做螺旋升角的参数驱动，每一层格室相对于上一层偏转固定角度，同时保证相邻层的格室侧壁衔接连续，没有出现断差或者重叠的几何错误。从功能特性上看，这种螺旋立体蜂巢相比传统平面蜂窝，除了流体整流的作用，还具备更好的缓冲吸能特性，当结构承受轴向冲击载荷时，逐层排布的六边形格室会按照螺旋顺序逐级压溃，吸能过程更平稳，不会出现传统蜂窝结构一次性压溃的冲击力峰值突变问题，因此也可以用作小型设备的缓冲垫、抗冲击内衬，安装在精密仪器的包装箱内部或者设备的支撑脚位置，

　　吸收运输或者运行过程中的冲击能量。需要注意的是，设计时要控制格室的内切圆尺寸，根据应用场景的不同调整参数：如果用作流体整流，格室的通流面积要满足管路的额定流量要求，避免通流截面过小带来的阻力激增；如果用作吸能结构，要调整格室的壁厚和螺旋升角，匹配目标冲击载荷下的压溃力阈值。整个结构的安装端面做了平整化处理，两端的格室端面都在同一个垂直于中心轴的平面上，不需要额外做安装转接面就可以直接夹在两片法兰之间完成固定，安装时只需要对齐法兰的螺栓孔，保证结构中心和管路中心重合即可，不需要额外的定位工装。另外这种结构的比强度优势明显，同等承载能力下，重量比实心结构降低六成以上，在对重量敏感的航空航天内饰、轻量化设备支撑场景中也有适配空间，

　　设计时可以根据实际载荷工况调整格室的壁厚、六边形的边长以及螺旋升角的大小，不需要改动整体的拓扑逻辑，只需要修改参数化模型的驱动尺寸就可以快速生成不同规格的衍生结构，大幅缩短同系列产品的设计迭代周期。在结构校核阶段，要重点检查相邻格室衔接位置的圆角过渡，避免锐角位置的应力集中，尤其是在承受循环载荷的应用场景中，衔接位置的圆角半径不能小于壁厚的二分之一，防止长期运行过程中出现疲劳裂纹。
