传动系统用空心台阶式惰轮轴结构

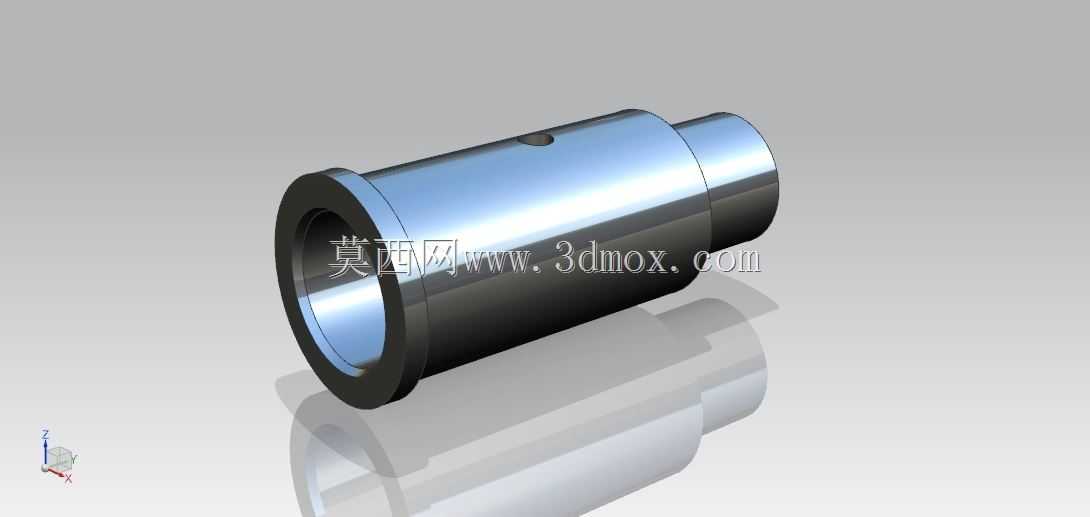

　　在各类定轴轮系传动布局中，惰轮轴是支撑惰轮完成转向调整、传动链路衔接的核心承载零件，这类零件并不直接传递扭矩输出，核心作用是为惰轮提供稳定的旋转支撑基准，同时保证惰轮与两侧主动、从动齿轮的啮合中心距符合设计公差要求，常见于汽车变速器、机床主轴箱、自动化输送线的齿轮传动单元、减速机内部轮系等场景中。这款空心台阶式惰轮轴采用阶梯式外圆结构设计，从大端到小端的外圆直径依次递减，大端设置的凸缘结构可实现轴向安装定位，装配时凸缘端面紧贴安装基座的定位面，能够直接限制轴体沿轴线方向的窜动，无需额外加装轴向定位挡圈，简化了装配环节的零件数量。轴体主体采用空心贯通结构设计，相比同外径的实心轴，可有效降低零件自身重量，

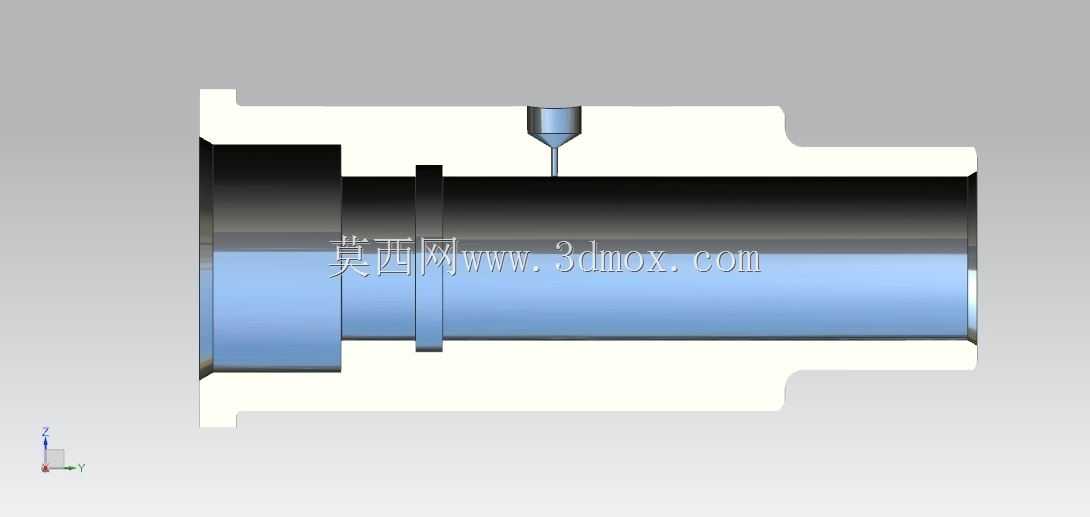

　　同时空心内腔可作为润滑脂的存储通道，或是穿设辅助油路、传感线路，适配紧凑结构下的多管路布局需求；轴体外圆表面的径向小孔为润滑注油孔，装配完成后可通过该孔向惰轮内孔与轴的配合面注入润滑脂，降低相对转动时的摩擦磨损，延长支撑副的使用寿命。从安装边界来看，大端凸缘的外径尺寸大于轴身最大直径，安装时需在基座上加工对应直径的沉孔用于容纳凸缘，保证轴体装配后端面与基座表面齐平，避免突出部分干涉周边齿轮的旋转空间；轴身各段外圆的同轴度公差需控制在IT7级以内，表面粗糙度达到Ra1.6以下，才能保证惰轮装配后旋转顺畅，不会出现卡滞、啮合偏载的问题。设计这类轴类零件时，首先要根据所支撑惰轮的额定径向载荷计算轴的最小直径，

　　空心结构的内径取值需兼顾减重需求与轴的抗弯强度，避免受载后出现挠曲变形导致齿轮啮合错位；台阶处的过渡圆角需匹配惰轮内孔的倒角尺寸，防止装配时出现应力集中，同时保证端面贴合紧密。在实际设备运行过程中，惰轮轴属于静支撑零件，工作过程中自身不发生旋转，惰轮通过轴承或是直接以间隙配合的方式套装在轴的外圆上，因此轴的外圆表面需要具备足够的硬度，一般需经过调质处理后表面淬火，硬度达到HRC45-50，才能承受长期的接触摩擦载荷，避免出现表面磨损失圆导致的支撑精度下降。这款结构的惰轮轴尤其适配中心距较小、安装空间紧凑的轮系布局，空心设计带来的减重效果在移动设备的传动系统中优势更为明显，比如便携式机床、小型自动化设备的传动单元中，

　　可有效降低整体设备的自重，同时不损失结构承载能力。装配时需注意大端凸缘的定位面需与轴的中心线保持垂直，垂直度公差需控制在0.02mm以内，否则会导致惰轮安装后出现偏斜，造成齿轮啮合时齿面受力不均，引发异常噪音、齿面过早磨损等问题；轴体与安装基座的配合可采用过渡配合，通过凸缘上的螺钉孔完成轴向锁紧，防止设备运行过程中轴体出现转动或轴向窜动。
