法兰连接手动旋塞阀结构设计

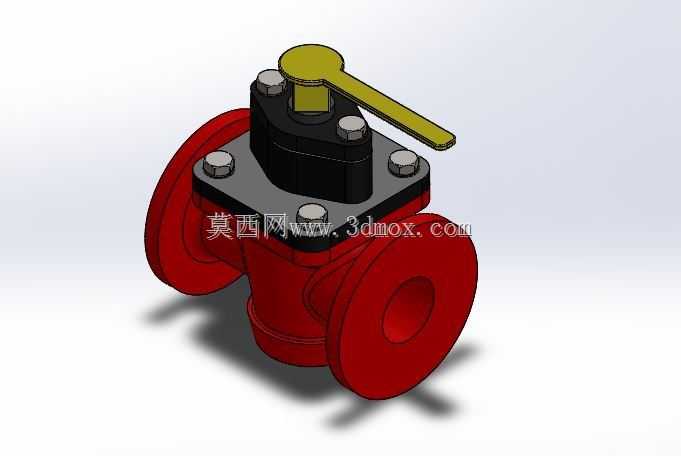

　　在市政给排水、化工介质输送、暖通管网等管路系统中，旋塞阀是依靠带通孔的塞体绕阀杆轴线旋转实现启闭动作的截断类阀件，这款法兰连接的手动旋塞阀，适配中低压工况下的洁净流体、低粘度介质通断控制，相比同口径闸阀、截止阀，其流道平直无突变，全开状态下介质流经阻力更小，且启闭行程仅需旋转90度，操作响应速度更快，适合需要快速切断管路的作业场景。从结构设计逻辑来看，该阀采用直通式流道布局，阀体为一体式铸造结构，两端带标准法兰连接端，安装时可直接与同压力等级的管路法兰通过螺栓紧固，密封面处的垫片可根据输送介质特性选配耐油橡胶、石棉橡胶或聚四氟乙烯材质，适配不同温度、腐蚀等级的介质输送需求。塞体采用锥面配合结构，与阀体内腔的锥面密封副贴合，

　　通过顶部压盖的螺栓预紧力调整密封面的贴合比压，既保证密封性能无内漏，又避免塞体转动时卡涩，操作力矩控制在单人徒手即可完成启闭的范围内，无需额外加装助力机构。上部的操作手柄采用扁方结构与阀杆连接，手柄长度根据操作力矩优化设计，端部做圆弧过渡处理，操作人员握持施力时不易打滑，手柄的指向与塞体通孔方向保持一致，现场巡检时可直接通过手柄方位判断阀门的启闭状态，无需额外加装开度指示装置，降低了后期维护的配件成本。从安装边界来看，该阀的结构长度符合法兰连接阀门的安装尺寸规范，两端法兰的螺栓孔中心距、密封面凸台尺寸均匹配通用管路法兰标准，现场安装时无需对现有管路做额外改造，可直接替换同参数的老旧旋塞阀或同通径的其他截断阀件。

　　阀体下部的加厚底座结构，可在安装时提供稳定的支撑，避免管路应力集中在法兰连接部位导致密封失效。顶部的阀杆密封采用填料函结构，通过压盖螺栓压紧填料实现阀杆处的动密封，长期使用出现外漏时，可在带压状态下适度拧紧压盖螺栓即可消除泄漏，无需将阀门从管路上拆下，大幅降低了运维的停机时间。在实际工况应用中，这类旋塞阀不适合用于调节介质流量，长期处于半开状态时，高速流动的介质会冲蚀塞体密封面，导致密封性能快速下降，因此设计时将手柄的旋转限位做了硬限位处理，仅允许在全关到全开的90度范围内转动，避免操作人员误操作将阀门停在半开位置损伤密封副。塞体与阀杆采用一体式加工结构，消除了阀杆与塞体连接的间隙，启闭动作的传动精度更高，

　　不会出现手柄转动到位但塞体未完全启闭的情况。阀体外部的加强筋布局根据铸造工艺和受力分析优化，在介质压力作用下，阀体的变形量控制在密封副允许的范围内，不会因阀体变形导致塞体卡涩或密封失效。连接压盖与阀体的螺栓采用对称布置，拧紧时可按对角线顺序逐步施力，保证压盖对塞体的压力均匀分布，避免单侧受力导致塞体偏磨，延长密封副的使用寿命。
