宽幅激光测厚厚板剪切加工装置

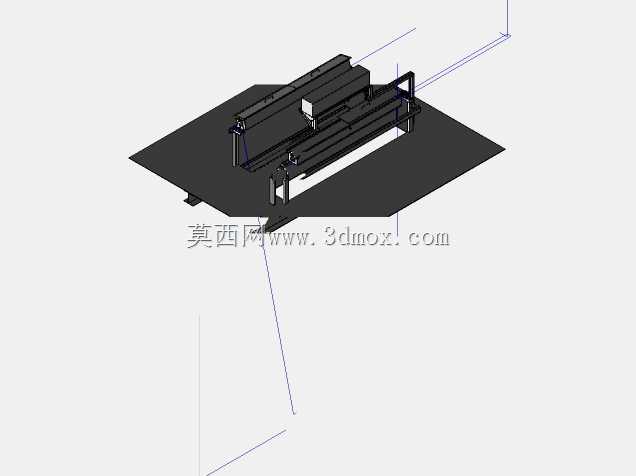

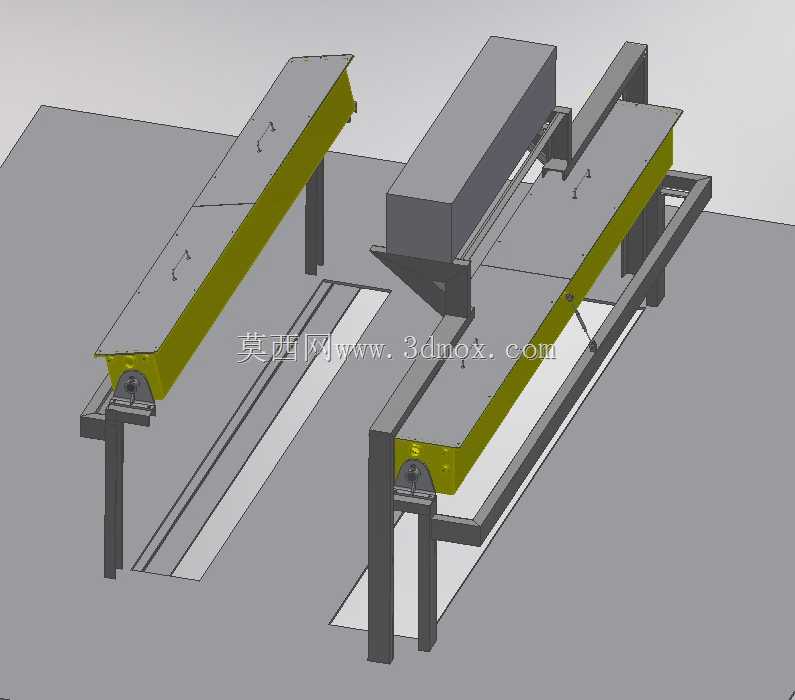

　　这套装置主要面向金属板材加工产线的连续作业场景，适配宽厚板的剪切前在线测厚与定尺裁切工序，在中厚板轧制后续精整、板材配送中心下料、钢结构件预制等场景中，可替代传统人工抽检配合单机剪切的作业模式，解决厚板加工过程中厚度偏差漏检、裁切定位与测厚工序脱节导致的废品率偏高问题。从结构布局来看，装置采用双侧对称支撑的龙门式框架设计，两侧的立式支撑腿通过地脚螺栓与车间地面预埋板固定，支撑框架上方搭载横向滑移的激光检测模组，检测模组的行程覆盖最大加工板宽范围，可根据来料宽度调整检测点位，避免窄板加工时模组空走行程浪费。进料端设置的导向辊组采用可调间距设计，可适配不同厚度规格的板材进料导向，辊面包覆聚氨酯材质避免划伤板材表面，

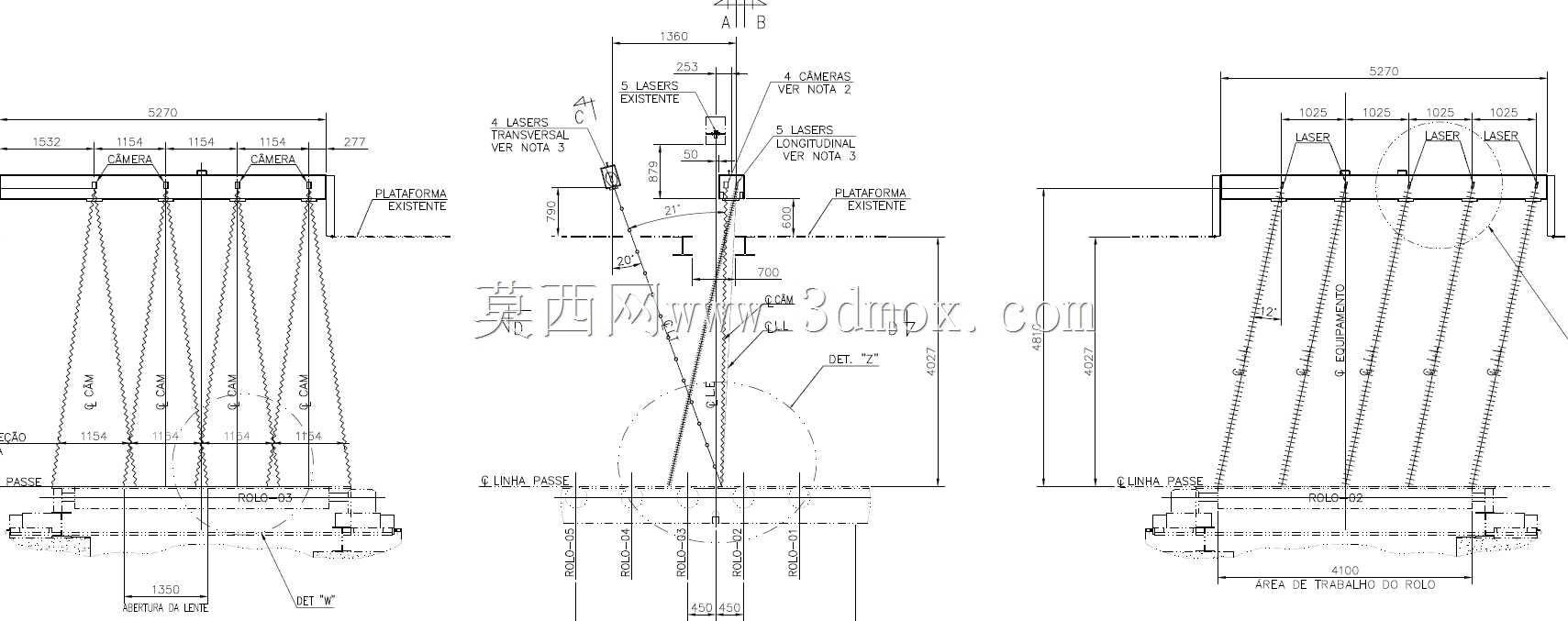

　　导向辊的安装基准与剪切工位的下刀面保持平行度公差在0.1mm/m以内，保证板材进料过程中不会出现偏斜导致的裁切尺寸超差。激光测厚单元采用对射式检测布局，上下两个激光位移传感器分别安装在板材通行路径的上下方，通过实时采集传感器到板材上下表面的距离差值计算板材实际厚度，检测数据可直接反馈给剪切工位的进给控制系统，当检测到板材厚度超出公差范围时，系统可自动标记异常段并在裁切时将不合格段单独分拣，避免不合格板材流入下道工序。剪切工位采用斜刃剪切结构，上刀架沿垂直导轨做上下往复运动，刀架的驱动单元与激光检测单元的位置信号做联动，当板材输送到设定裁切长度时，激光检测的位置信号触发刀架动作完成裁切，裁切过程中压料机构先动作压紧板材表面，

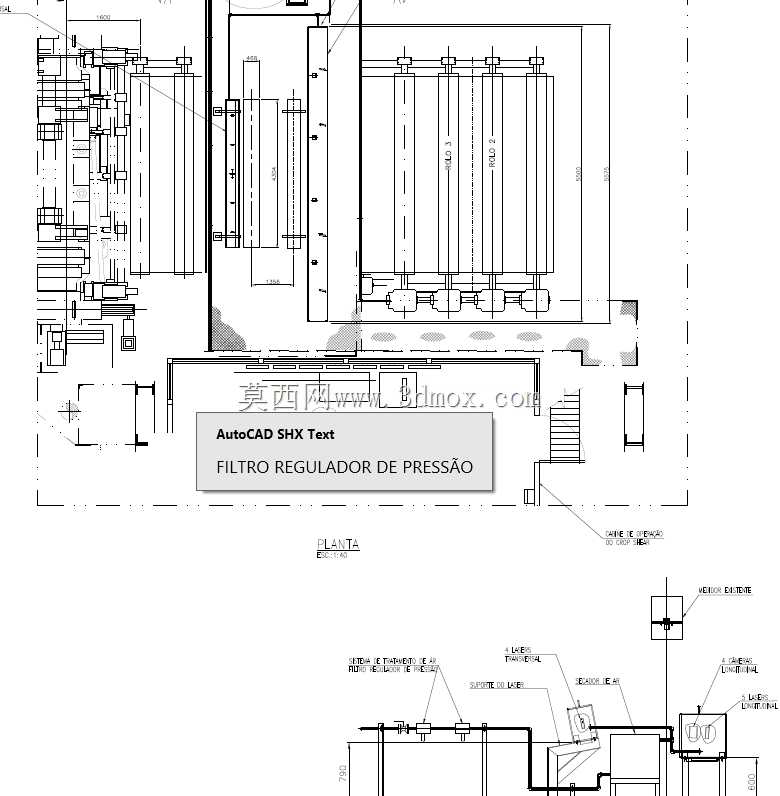

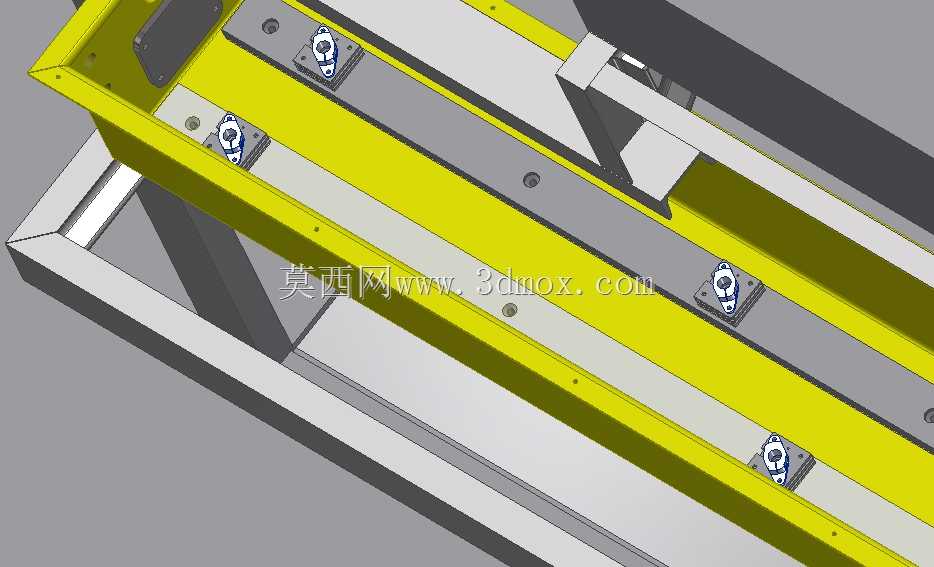

　　避免裁切时板材窜动导致的切口毛刺、斜边等缺陷。整套装置的安装边界需要预留足够的操作维护空间，进料侧预留至少两倍最大板长的上料缓冲区，出料侧预留接料与分拣的作业空间，设备主体的安装平面需要做水平校准，水平度公差控制在0.2mm/m以内，避免长期运行后框架变形影响检测与裁切精度。设计过程中重点考虑了厚板加工时的抗振性能，支撑框架采用型钢焊接后做去应力退火处理，导轨安装面做铣削加工保证平面度，激光检测模组的安装座设置隔振垫，隔绝剪切作业时的振动对激光检测精度的干扰。管线布局采用拖链内置走线方式，所有动力线缆与信号线缆分开布设，避免信号干扰导致的检测数据跳变，设备的各个润滑点设置集中注油通路，减少日常维护的工作量。针对宽幅板材加工的特点，

　　激光检测模组可设置多点检测模式，沿板材宽度方向采集多个点位的厚度数据，避免板材单边厚度超差未被检测到的问题，检测数据可存储追溯，方便后续工艺调整与质量管控。剪切刀的间隙可根据板材厚度做手动微调，调整机构采用刻度盘标识，方便操作人员快速匹配不同板厚的剪切间隙，保证切口质量。
