USB2.0接口连接头结构设计

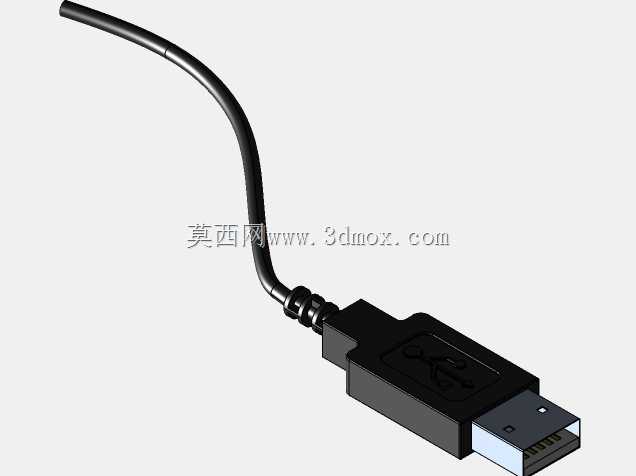

　　日常电子设备的有线数据传输、供电链路里，USB2.0连接头是普及率最高的接口部件之一，从台式机前置面板扩展、工控设备外接数据采集终端，到消费类电子的外设连接、嵌入式设备的调试接口，几乎覆盖了所有需要短距离有线数据交互与低压供电的场景。做这类接头的三维结构设计时，首先要考虑的是实际插拔工况下的结构可靠性，很多现场使用场景里，接头会被频繁插拔，甚至存在带侧向力插拔、线缆被拉扯的情况，因此金属屏蔽壳的卡扣结构、绝缘基座的定位筋位都需要做针对性的加强。从结构组成来看，这款连接头分为金属外屏蔽壳、内部绝缘胶芯、接触端子、尾部线缆固定结构四个核心部分，金属外壳采用冲压折弯成型的结构设计，两侧预留的弹性卡扣在插入对应母座时会卡入母座的限位槽，

　　避免使用过程中接头意外松脱导致数据传输中断；外壳表面做了哑光处理，既可以提升插拔时的握持摩擦力，也能减少表面划痕对外观的影响。内部的绝缘胶芯采用耐高温的工程塑料材质，端子的排布严格遵循USB2.0的定义规范，四个接触端子分别对应电源、数据负、数据正、接地引脚，端子的接触端设计成微弹弧形结构，保证插入母座时和母座端子的接触压力处于合理区间，既不会因为压力过大导致插拔力超标、加速端子磨损，也不会因为压力过小导致接触不良、出现数据丢包或者供电不稳的问题。尾部的线缆固定位置做了双层防拉结构，内层是线芯和端子焊接后的点胶固定，外层是金属外壳的尾翼折弯压接在线缆的外护套上，当线缆受到轴向拉扯力时，力量会直接传递到金属外壳和外护套上，

　　不会拉扯到内部的焊接点，从根源上避免线芯扯断、焊点脱落的失效问题。设计过程中需要严格控制各部分的尺寸公差，金属外壳的外围宽度、厚度尺寸要匹配通用USB2.0母座的插入腔尺寸，单边预留0.1mm左右的装配间隙，既保证插拔顺畅，也不会出现插入后晃动量过大的问题；绝缘胶芯和金属外壳的配合采用过盈定位加卡扣固定的方式，不需要额外打胶就能保证胶芯在外壳内不会出现轴向窜动。接触端子的伸出长度、相邻端子的间距都要符合通用接口的尺寸规范，保证和不同厂商生产的合规母座都能实现可靠适配，不会出现插不进去或者接触错位的问题。考虑到部分工业场景的使用需求，这款接头的屏蔽壳和接地端子做了导通设计，金属外壳通过尾部的压接结构和线缆的屏蔽层连通，能够有效屏蔽外界的电磁干扰，保证复杂电磁环境下数据传输的稳定性，比如在靠近变频器、伺服电机这类强电磁干扰源的工控场景里，带屏蔽结构的USB2.0连接头能大幅降低传输误码率，避免调试数据上传失败、外接设备识别异常的问题。在安装边界方面，这款接头的主体长度控制在常规尺寸范围内，插入母座后外露的长度不会占用过多的设备外部空间，尾部的线缆出线位置做了圆弧过渡的应力释放结构，线缆在弯折时不会在根部出现死折，能够提升线缆的反复弯折寿命，适合需要经常移动外设、调整接线位置的使用场景。建模过程中，各部件的配合间隙都做了实际装配的模拟验证，比如端子和胶芯的装配槽间隙控制在0.02mm以内，保证端子压入胶芯后不会出现松动偏移；

　　金属外壳的折弯接缝位置预留了合理的工艺缺口，避免冲压成型时出现材料堆叠、尺寸超差的问题。对于结构设计从业者来说，这类看似简单的通用接插件，实际需要考量的细节非常多，从材料选型、公差匹配到工艺可行性，每一处细节都会直接影响最终产品的实际使用寿命和使用体验，比如绝缘胶芯的材料如果选用耐温等级不足的材质，过波峰焊或者长时间大电流供电时就容易出现胶芯变形、端子移位的问题；金属外壳的厚度如果过薄，多次插拔后卡扣容易出现塑性变形，导致接头固定力不足容易松脱。实际选型使用时，需要根据具体的使用场景确认接头的适配性，比如需要经常弯折线缆的场景要选尾部带加长应力释放套的款式，工业强干扰场景要确认屏蔽结构的导通可靠性，大电流供电场景要关注电源端子的接触面积和材料导电性能，避免出现端子过热的问题。
