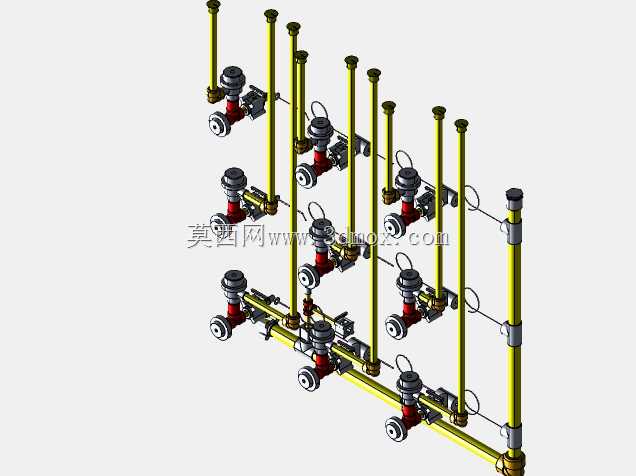

天然气场站多组并联歧管安全阀组结构

　　这套阀组结构主要面向高压天然气输送场站的调压计量撬、分输站支路的超压泄放场景，在城市燃气门站、工业用户天然气调压柜、长输管线截断阀室的旁通泄放支路都有广泛适配性，核心作用是在管路压力超过设定阈值时快速开启泄放，避免下游管路、调压设备、计量仪表因超压出现密封失效、结构爆裂的风险，同时多组并联的歧管布局可以实现单阀在线检修不中断整体管路的泄放防护能力，适配连续供气不能断停的燃气输配工况。

　　从功能特性来看，每一路安全阀都配置了独立的根部截断阀，截断阀采用明杆结构设计，阀位状态可直观识别，避免误操作导致的泄放支路失效；安全阀出口统一汇入集成式泄放歧管，泄放端通过竖直立管引至安全放空区域，避免泄放的高压气体直接冲击周边设备或操作人员。每台安全阀的进出口都做了同轴度定位设计，安装时可直接通过法兰与支路管路对接，不需要现场配焊调整管位，大幅降低现场安装的施工难度。阀组整体采用撬装式集成布局，所有阀门、管路、固定支架都在同一安装底座上预组装完成，现场只需要对接进出口主管道和放空管即可投入使用，相比现场散件组装的阀组，能减少70%以上的现场安装工时，同时避免现场焊接带来的管路杂质残留、焊口应力集中等问题。

　　设计过程中首先确定的是泄放能力匹配，按照200巴工作压力下的单路最大泄放量计算，单台安全阀的喉径通径满足支路最大超压泄放流量要求，并联的阀组数量按照N+1冗余配置，即使其中一台安全阀处于校验、检修状态，剩余阀组的总泄放能力依然能覆盖管路最大超压泄放需求。管路布局上采用分层排布结构，竖直立管的高度统一，水平汇管的坡度按照千分之三的倾斜角度设计，避免泄放过程中产生的凝液在管内积存，导致冬季冻堵影响泄放通路顺畅。固定支架的位置做了应力校核，每段竖直立管的中部和顶部都设置了管夹固定，避免高压泄放时的气流反冲导致管路振动，长期振动引发的法兰密封泄漏、焊口疲劳开裂问题；支架与管路之间预留了3毫米的橡胶减震垫间隙，可抵消管路温度变化带来的热胀冷缩位移，避免应力集中在阀件连接位置。

　　安装边界方面，整套阀组的水平安装宽度适配标准撬装底座的1.2米宽度模数，竖直方向的总高度控制在2.2米以内，满足常规调压柜、阀室的内部净空要求，进出口主汇管的中心高度距离安装底座平面为300毫米，和场站常规工艺管路的安装标高一致，现场对接不需要做变高调整。每台安全阀的操作空间预留了不小于400毫米的操作半径，满足校验时拆卸安全阀、开关根部截断阀的操作空间需求，不会出现相邻阀件互相干涉的问题。法兰连接面全部采用凸面密封结构，适配高压燃气工况的缠绕式垫片密封要求，螺栓孔的位置度公差控制在0.5毫米以内，保证现场安装时法兰可顺利对接，不需要强行铰孔调整螺栓位置。

　　从结构细节来看，根部截断阀的手轮全部朝向操作通道一侧，操作人员站在操作面即可完成所有阀门的开关操作，不需要探身到管路间隙内部操作，降低操作风险。泄放汇管的末端设置了排污接口，日常维护时可打开排污阀排出管内积存的凝液、杂质，避免杂质进入安全阀密封面导致密封失效。所有管路的弯头都采用长半径弯头，降低泄放时的气流阻力，减少气流噪声和振动传递。阀组的安装底座采用槽钢焊接结构，底座上预留了地脚螺栓安装孔，可直接固定在混凝土基础或者撬装底座上，不需要额外制作安装支架。
