双腔式铝型材挤压成型模具结构设计

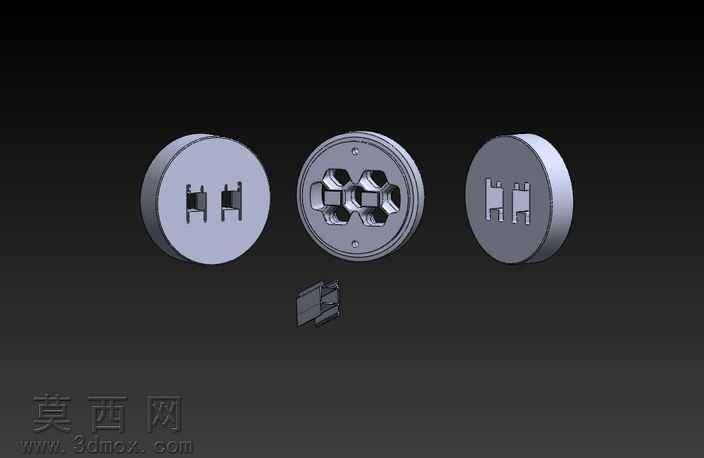

本套铝挤压模具采用分体式组合结构设计，整体围绕双腔对称铝型材的挤出成型需求开展三维建模工作，建模过程中严格遵循挤压模具的受力平衡与出料均匀性设计原则，将整套模具拆分为上模进料导流组件、中模型腔成型组件、下模出料支撑组件三个核心模块，同时配套设计了对应型材截面的成型镶件，各组件之间的定位止口、配合间隙均按照铝挤压生产的实际工艺要求进行参数化设定，保证装配后各部件的同轴度与贴合精度。建模阶段对模具的进料导流面做了平滑过渡处理，避免铝料流动过程中出现滞料、紊流问题，模芯部位的工作带长度根据型材不同位置的料流速度做差异化设计，确保挤出的型材各部位出料速度一致，减少型材扭拧、变形等成型缺陷。渲染环节采用金属模具钢材质表现各模体部件，通过哑光金属质感搭配边缘高光处理，清晰展现模具各端面的加工特征、装配定位孔、紧固螺丝孔的分布位置，以及成型型腔的复杂内部结构，爆炸视角的呈现方式能够直观区分不同组件的功能与装配关系，让观看者快速理解模具的合模逻辑与成型原理。设计过程中充分考虑了模具的加工可行性与使用寿命，各模体的外缘厚度、承压面尺寸均按照挤压机的公称压力参数做匹配设计，避免生产过程中出现模具变形、开裂问题，同时成型部位的拆分设计也便于后续的模具维护与磨损部位更换，降低生产过程中的模具维护成本，整套模型完整还原了铝挤压模具从进料、成型到出料的全流程结构逻辑，可用于铝加工工艺教学、模具结构参考以及生产前期的方案验证使用。
