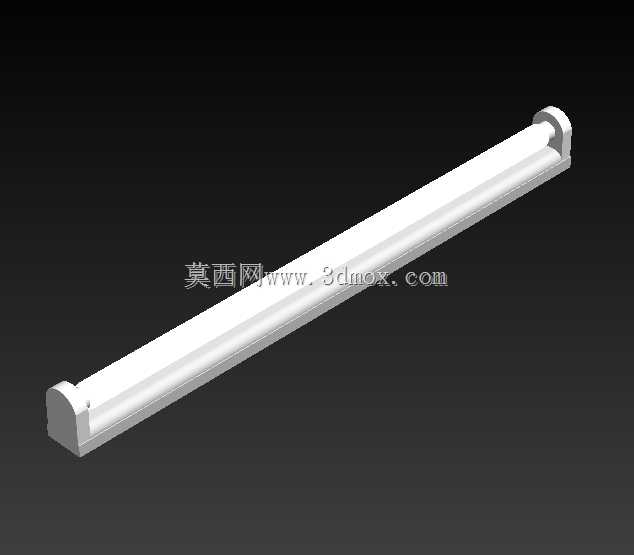

长条支架式荧光灯具三维结构设计

　　日常做工业厂房、办公区域、地下车库这类长空间照明布局的时候，这类长条支架式荧光灯是绕不开的选型品类，很多刚入行的结构设计师做配套建模的时候，容易只盯着灯管的发光参数做，忽略了安装端的结构适配，最后出的模型到现场装不上，反而耽误整体项目进度。先从实际应用场景说，这类灯具不像点光源的射灯或者装饰类吊灯，它的核心作用是在狭长空间内提供均匀的漫射照明，减少工作面的明暗差，所以在结构设计上首先要保证长条形灯体的直线度，避免因为支架变形导致灯管受力不均，出现两端接触不良、灯管提前碎裂的问题。

　　从设计思路上拆解这个模型的话，首先要明确安装边界的约束，常规同规格的这类灯具，安装孔位是要匹配市面通用的吊顶龙骨间距、墙面明装的膨胀螺栓孔距的，两端的端盖结构不能只做外观装饰，内部要预留镇流器、接线端子的安装空间，同时端盖和灯体主体的配合要做卡扣加定位筋的结构，不用额外打螺丝就能完成端盖的固定，后期维护更换灯管的时候，不用把整个灯架从安装面拆下来，掀开端盖就能抽出灯管，能大幅降低后期运维的工作量。

　　再说到功能特性，灯体的主体槽型结构，一方面是作为灯管的承载基座，另一方面背部的散热槽结构不能省，很多人觉得荧光灯发热量低不用考虑散热，实际上长时间点亮的时候，镇流器的积热如果散不出去，会大幅缩短电子元件的使用寿命，所以槽体背部的凸起筋条除了加强长灯体的抗弯折强度，还要兼顾空气对流散热的作用，让灯体内部的热空气能顺着筋条间的空隙流走，不会在灯腔内部积热。两端的旋转卡扣结构，是用来固定灯管的灯脚的，设计的时候要预留足够的转动余量，安装灯管的时候不用硬掰灯脚，旋转卡扣就能把灯管卡紧，同时导电接触片的位置要做防呆设计，避免装反灯管导致接触不良。

　　外形尺寸上，这类单管长条荧光灯的截面尺寸要控制在合理范围，太宽会浪费安装空间，太窄又放不下常规规格的灯管和配套镇流器，灯体的壁厚要兼顾强度和成本，用常规的冷轧钢板冲压的话，壁厚控制在0.4到0.6毫米就能满足强度要求，不会因为长时间吊装出现中部下垂的问题。安装端的结构还要考虑不同的安装场景，明装的时候背部的挂孔要能适配不同间距的膨胀螺栓，吊装的时候两端的吊耳结构要能穿入常规的吊链或者吊杆，不用额外做转接件，提升产品的适配性。

　　很多设计师做这类灯具建模的时候，容易把灯面的透光罩做的和灯体硬接触，实际上两者之间要预留缓冲的胶条槽，安装透光罩的时候嵌入橡胶密封条，既能防止灰尘、飞虫进入灯腔内部积累在灯管表面影响照明效果，也能避免灯具开关过程中因为热胀冷缩出现透光罩异响的问题。还有接线端的结构，要在端盖位置预留穿线孔，配套护线套，避免电线和金属端盖的锐边摩擦割破绝缘层，引发用电安全隐患。

　　从实际选型的角度说，这类灯具的结构通用性极强，不管是替换老旧厂房的旧荧光灯架，还是新做办公区域的集成吊顶配套，只要安装孔位、灯体长度匹配常规灯管规格，就能直接适配，所以建模的时候要把各个配合面的公差预留合理，比如灯体槽的内宽要比灯管的最大直径大2到3毫米，留够安装和热胀冷缩的余量，端盖和灯体的配合间隙控制在0.2毫米以内，既不会出现装配松动，也不会因为加工误差导致端盖装不进去。另外，灯体表面的喷塑层厚度也要在建模的时候考虑进去，不要按裸板材的尺寸做配合，不然实际生产喷塑之后，配合尺寸会超差，导致装配困难。
