纳沙普林化猎户座AV镀膜作业设备

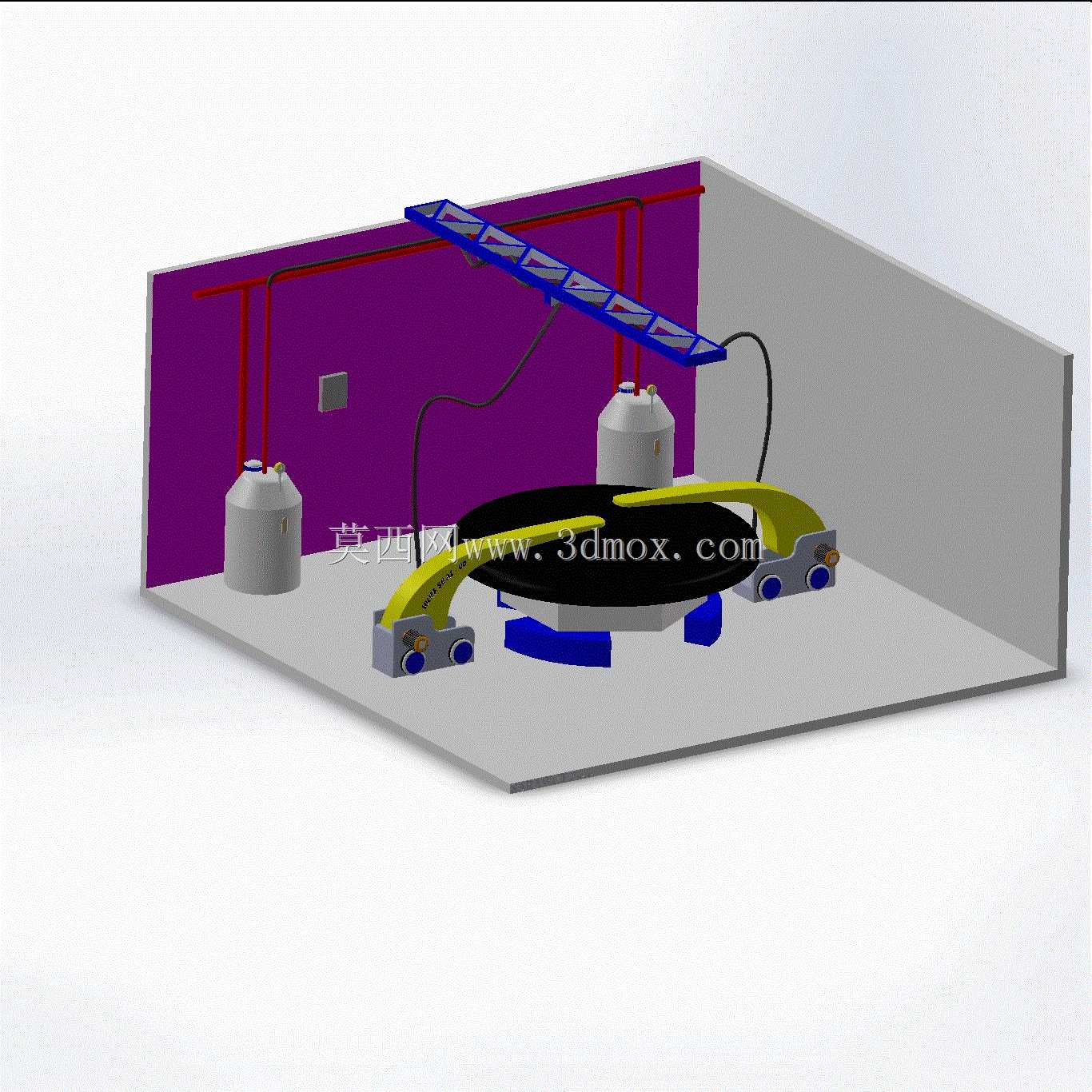

　　在光学元件、半导体晶圆、精密五金饰件的表面改性生产环节，真空镀膜设备是决定膜层均匀性、结合力与生产良率的核心工艺装备，本次呈现的镀膜作业设备，针对多工位批量镀膜场景做了定向结构优化，适配中小尺寸工件的连续镀膜作业需求。设备整体采用半开放腔体布局，侧壁设置紫色防护隔断与红色工艺管路排布区，将物料供给管路、真空抽气支路沿腔体后壁规整排布，避免管路干涉工件上下料路径，同时预留了管路维护的操作空间，日常检修时无需拆解腔体主体结构即可完成管路密封件更换、通径检查作业。腔体内部核心承载结构为大直径圆形工件转台，转台下方设置蓝色支撑定位座，可根据待加工工件的工装尺寸调整支撑间距，转台边缘对称布置两组黄色弧形工件夹持导向机构，机构末端带可调式压头，

　　可适配不同厚度的工件载盘，转台运转时可带动载盘做匀速圆周运动，保证每个工位的工件都能均匀接收到镀膜物质，避免出现膜厚差超差的问题。腔体上部横跨布置蓝色镀膜源安装架，架体上预留多组成排安装位，可根据镀膜工艺需求安装蒸发源、溅射靶材或者离子源组件，安装架通过可调节支架与腔体顶部连接，可根据靶材溅射角度、蒸发距离要求调整架体的高度与倾斜角度，保证镀膜粒子的沉积角度覆盖所有工件工位。腔体两侧布置的灰色储料罐，用于存储镀膜所需的AV类镀膜物质，罐体通过黑色柔性输送管路与上部镀膜源连通，管路沿腔体侧壁走线并设置固定卡扣，避免转台运转时剐蹭管路，罐体顶部设置加料口与压力检测接口，可实时监控罐内物料余量与输送压力，

　　配合自动送料系统实现镀膜过程中物料的稳定连续输送，无需中途停机加料，减少批次间的工艺参数波动。从安装边界来看，设备整体占地尺寸适配常规工业厂房的标准工位布局，无需额外做地基预埋处理，腔体底部设置可调式支撑脚，可根据地面平整度调整设备水平度，保证转台运转时的跳动量控制在工艺允许范围内；设备后侧预留真空系统、冷却系统、电气控制系统的对接接口，接口位置统一排布在腔体后壁下方，方便与厂房现有公辅设施对接，减少现场安装的管线排布工作量。在实际生产应用中，该设备可完成工件表面的防氧化膜层、增透膜层、导电膜层等多种膜层的沉积作业，针对小尺寸光学透镜、3C电子结构件、精密五金配件的镀膜场景，转台可一次性装载多组工件载盘，

　　配合匀速旋转的工件承载结构与多角度布置的镀膜源，可将单批次工件的膜厚均匀性控制在较高水平，减少后续膜层检测的返工率。设备的结构设计充分考虑了日常生产的操作便捷性，腔体前侧为开放上下料区域，操作人员可直接在转台位置完成工件载盘的装卸，无需开启厚重的真空腔体门，缩短单批次生产的上下料辅助时间；夹持导向机构采用快调式设计，更换不同规格的工件载盘时，仅需调整压头的锁紧位置即可完成适配，无需更换整套夹持工装，降低多品种小批量生产时的工装更换成本。管路系统采用模块化快接设计，当需要更换镀膜物质种类时，可快速拆卸输送管路与储料罐进行清洁，避免不同镀膜物质交叉污染影响膜层纯度，适配多工艺切换的柔性生产需求。
