油浸式配电变压器三维结构设计

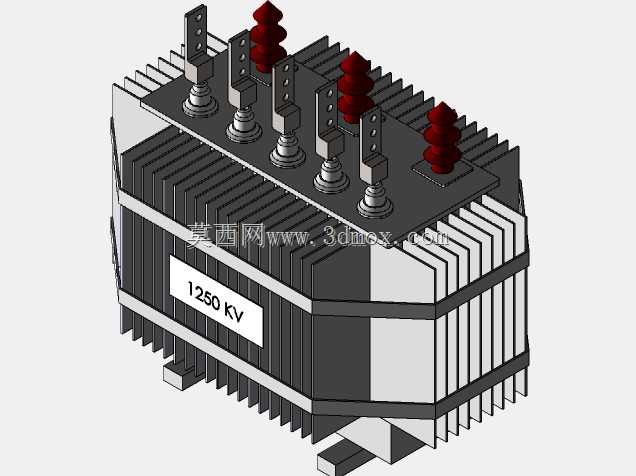

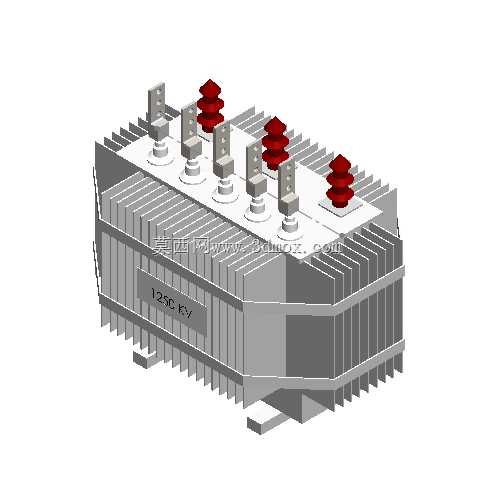

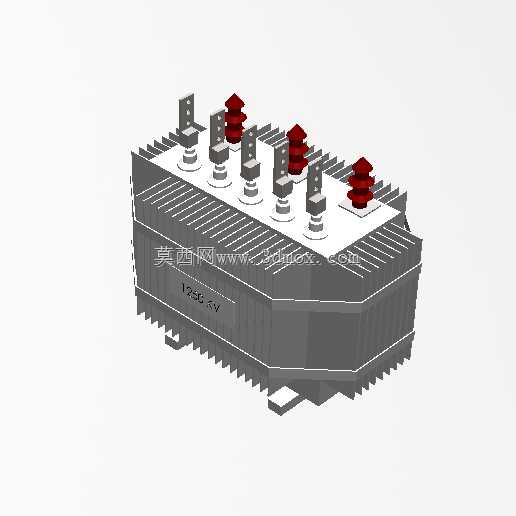

　　这款配电变压器的三维建模，完全围绕10kV配网户外台架安装的实际工况展开，建模过程中首先锚定的是台变安装的边界约束：常规柱上台架的横担间距预留、低压出线侧与低压配电箱的对接空间、高压侧引线对地的安全爬电距离，所有外部结构的尺寸都严格匹配现场安装的通用规范，避免出现模型导入安装布局后出现干涉、安全距离不足的问题。从结构功能来看，模型完整还原了油浸式配变的核心组成：箱体外侧的冲压散热鳍片是建模时重点还原的部分，每一片鳍片的间距、凸起高度都参考了通用S13系列配变的散热设计参数，保证在三维装配场景中，能够直观呈现散热风道的走向，方便做配套的通风模拟或者台架布局的遮挡校验。顶部的高低压套管布局完全按照现场接线习惯排布，

　　三个高压侧的红色瓷套端子呈一字排开，对应A、B、C三相进线，端子的高度、伞裙结构都做了等比例还原，相邻端子的间距满足10kV电压等级的空气间隙要求；低压侧的四个接线端子采用平板式出线结构，接线板的开孔尺寸、端子间距匹配常规低压铜排的连接规格，在做配套的低压引线建模时可以直接匹配对应规格的铜排模型，不需要二次调整尺寸。箱体底部的安装支脚做了精准的定位，两个支脚的安装孔中心距完全适配常规台架的槽钢安装尺寸，支脚的承重结构做了简化但保留了核心的安装定位特征，在做整体台变台架的装配仿真时，可以直接通过安装孔做约束配合，快速完成整体布局。建模过程中特意区分了不同部件的材质特征：箱体外壳的铸铁纹理、散热鳍片的金属漆面、高压套管的陶瓷质感、

　　接线端子的镀锌金属质感，在做场景渲染或者方案汇报时，能够直观区分不同功能部件，不需要额外做材质区分标注。考虑到配变在配网设计中的常见应用场景，模型的整体外形做了参数化的特征预留，比如箱体的长度、宽度可以根据容量调整参数快速生成对应规格，散热鳍片的数量可以根据容量对应的散热需求增减，高压套管的高度可以根据不同海拔地区的爬电距离要求做调整，方便设计人员在做不同台区的设计时快速修改复用。在细节处理上，箱体侧面的油位指示位置、放油阀的安装位置、顶部的油枕接口（这款模型对应的是全密封式配变，省略了外挂油枕，采用波纹油箱膨胀补偿结构，所以顶部预留了注油孔的位置）都做了准确的还原，不会出现结构原理性的错误，不管是用于新入职设计人员的结构认知学习，

　　还是用于配网工程的三维交底场景，都能够准确传递设备的结构信息。另外在做内部结构的简化处理时，考虑到大部分应用场景不需要展示内部绕组结构，所以模型将箱体做了整体实体处理，但保留了外壳的壁厚特征，如果需要做内部结构的拆解展示，可以直接基于现有外壳模型剖切，快速生成内部铁芯、绕组的装配空间，不需要重新绘制箱体的内部轮廓。接线端子的连接面做了平面度的特征处理，在做接线端子的受力仿真或者铜排连接的接触分析时，可以直接选取这个平面做约束，不需要额外做面的修复处理。整体模型的坐标原点设置在底部安装面的中心位置，在导入到整体配网站场模型中时，只需要对准台架的安装中心点就可以完成定位，不需要反复调整坐标位置，大幅提升装配的效率。
