双头应急照明装置结构设计方案

　　在民用建筑、工业厂房、地下空间、公共场馆等场所的消防配套体系中，应急照明是断电场景下人员疏散、临时作业的核心保障设备，这类双头结构的应急照明装置，是目前应用覆盖范围最广的应急照明品类之一。从实际使用场景来看，这类设备通常固定安装在疏散通道墙面、楼梯转角、设备机房出入口、地下车库立柱等位置，当主供电回路因故障、火情、线路检修等情况切断后，设备可自动切换至内置备用电源供电模式，为周边区域提供持续的应急照明输出，保障人员疏散时的视线清晰，也可作为临时检修作业的补充照明光源。

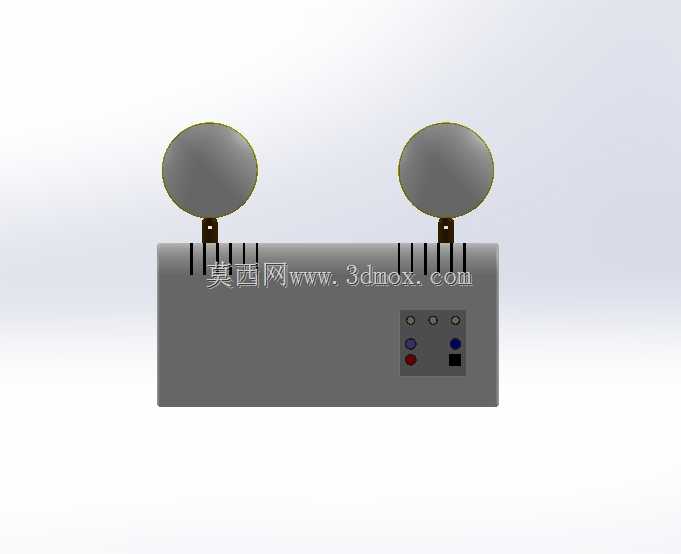

　　从功能特性层面来看，这款双头应急照明装置采用双灯头独立布局，两个灯头分别通过可调节角度的连接支架与主机身连接，支架预留了足够的转动阻尼与调节行程，安装完成后可根据现场实际的照明覆盖需求，分别调整两个灯头的俯仰角度与水平朝向，无需调整整机安装位置即可实现不同区域的照明覆盖，相比单灯头结构的应急照明设备，双灯头布局可同时覆盖两个不同方向的疏散通道，照明覆盖范围提升一倍以上，在狭长通道、T字路口等特殊安装点位的适配性更强。主机身正面集成了状态指示与操作按键区域，可直观显示设备主电接通、备用电源电量、故障告警等工作状态，同时设置了手动测试、强制点亮等操作按键，方便日常运维过程中验证设备功能有效性，无需切断主供电回路即可完成设备功能巡检。机身侧面设计有格栅状散热通风结构，可将内置电源模块、电路控制模块工作过程中产生的热量及时散出，避免设备长时间工作时内部积热导致元器件老化加速，提升设备长期运行的稳定性。

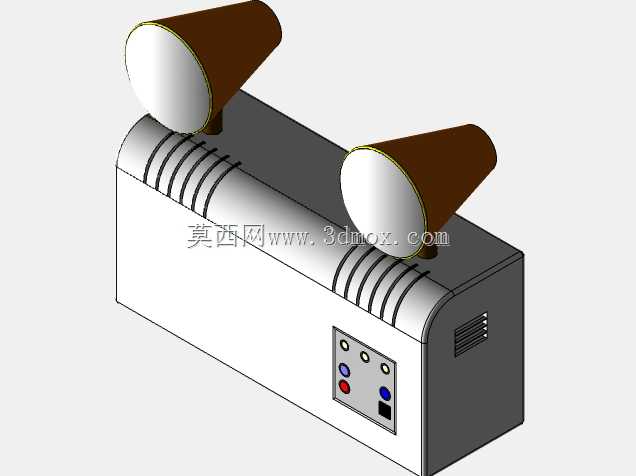

　　在结构设计思路上，这款应急照明装置的主机身采用方正的长方体壳体结构，壳体采用阻燃工程塑料材质注塑成型，壳体拼接处设计有错位卡扣与密封胶条安装位，既可以保证壳体拼接的结构强度，也可满足日常使用场景下的防尘、防泼溅要求，适配走廊、地下空间等湿度、粉尘条件相对复杂的安装环境。灯头部分采用锥形聚光结构，灯头前端设置柔光扩散罩，既可以保证光线的投射距离，也可避免光线直射人眼产生眩光，提升疏散过程中的视觉舒适度。内置的备用电源模块与控制电路模块采用分层布局设计，电源模块单独设置在机身下部的独立仓体内，与上部的电路控制模块通过绝缘隔板分隔，避免电源模块异常时影响控制电路运行，同时仓体设计有快拆盖板，后期更换备用电源时无需完全拆解整机壳体，降低运维操作的复杂度。灯头与机身连接的支架部位采用金属嵌件加固，避免长期调整角度后出现连接松动、灯头下垂移位的问题，保证灯头调整后的角度稳定性。

　　从安装边界与尺寸参数来看，这款应急照明装置的整机长度为26厘米，宽度为8.5厘米，高度为12.5厘米，整体体积紧凑，安装时占用的墙面或立柱空间较小，适配常规86型预埋接线盒的安装点位，无需额外扩大安装开孔。设备背部设计有标准挂装孔位，可直接通过膨胀螺丝或自攻螺丝固定在墙面、立柱等安装基体上，挂装结构的承重冗余充足，可承受设备整机重量的5倍以上载荷，避免长期使用后出现设备脱落的风险。设备的接线端子设置在机身背部的接线仓内，仓盖采用螺丝固定，接线完成后可完全遮盖接线部位，避免裸露接线带来的触电风险，同时可防止粉尘、水汽侵入接线部位导致接触不良。在实际选型适配过程中，可根据安装点位的照明覆盖半径需求调整安装高度，通常安装高度在2.2米至2.5米区间时，双灯头调整至合适角度后，单台设备可覆盖半径8米左右的疏散通道区域，满足常规消防应急照明的照度要求。

　　针对不同应用场景的适配需求，这款设备的结构设计预留了功能扩展空间，机身内部预留了遥控接收模块、语音提示模块的安装位，可根据项目需求扩展远程强制点亮、疏散语音提示等附加功能，无需重新开模调整壳体结构，降低衍生型号的开发成本。壳体表面采用哑光阻燃涂层处理，既可以避免日常使用过程中表面沾附灰尘后难以清理，也可在火情场景下延缓壳体燃烧速度，符合消防设备的阻燃性能要求。在三维建模过程中，所有结构件的装配间隙、卡扣配合尺寸、螺丝柱位置都按照实际注塑生产的公差要求进行设计，模型可直接作为结构开模、样机制作的参考依据，灯头的转动行程、支架的阻尼结构都按照实际使用的调节需求进行了运动仿真验证，避免实际生产装配后出现灯头转动干涉、调节角度不足的问题。
