伽马型低温差斯特林发动机结构设计

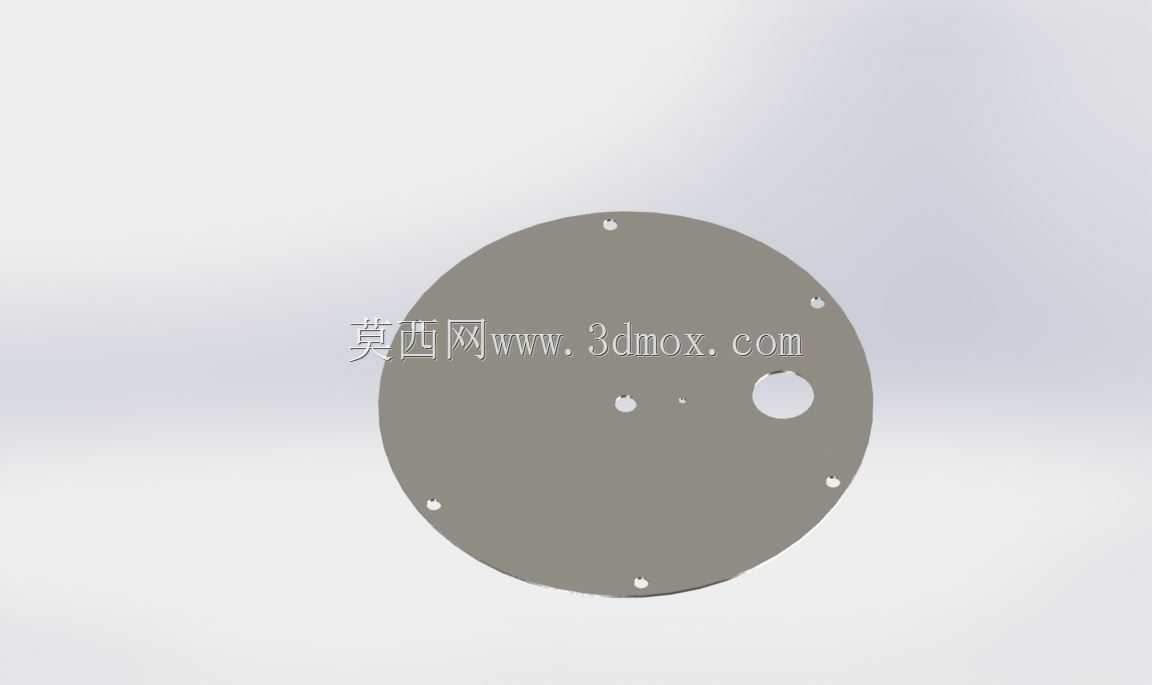

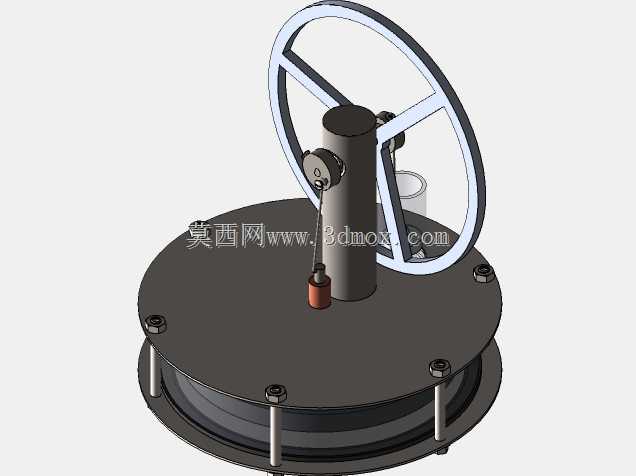

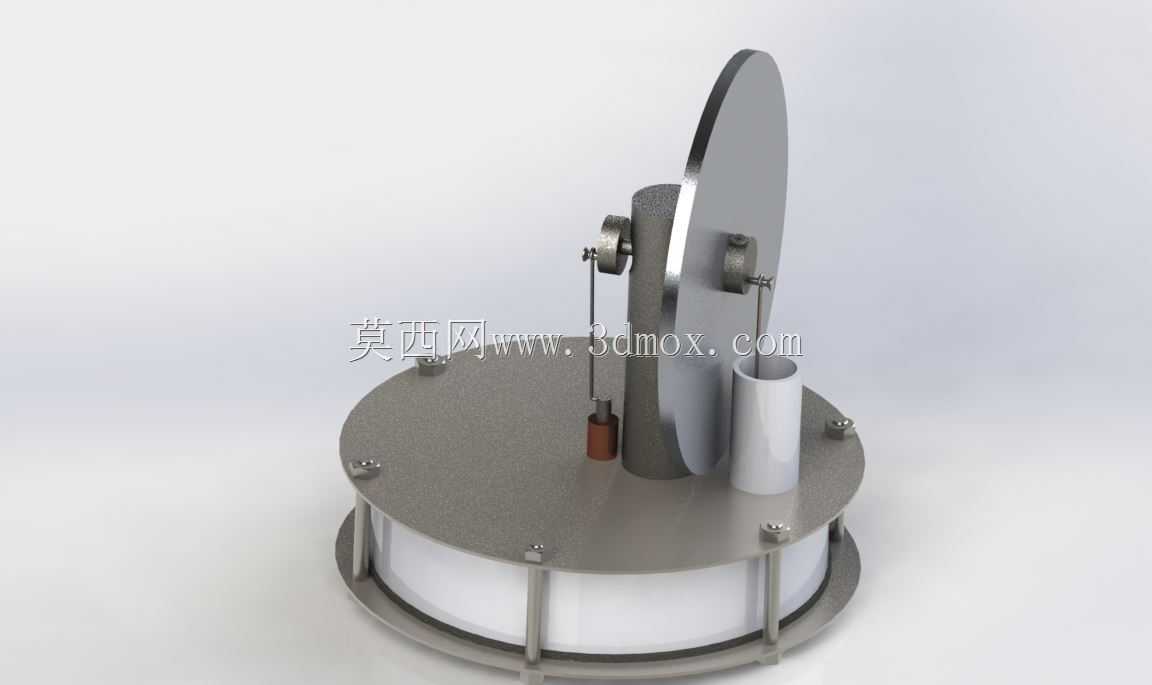

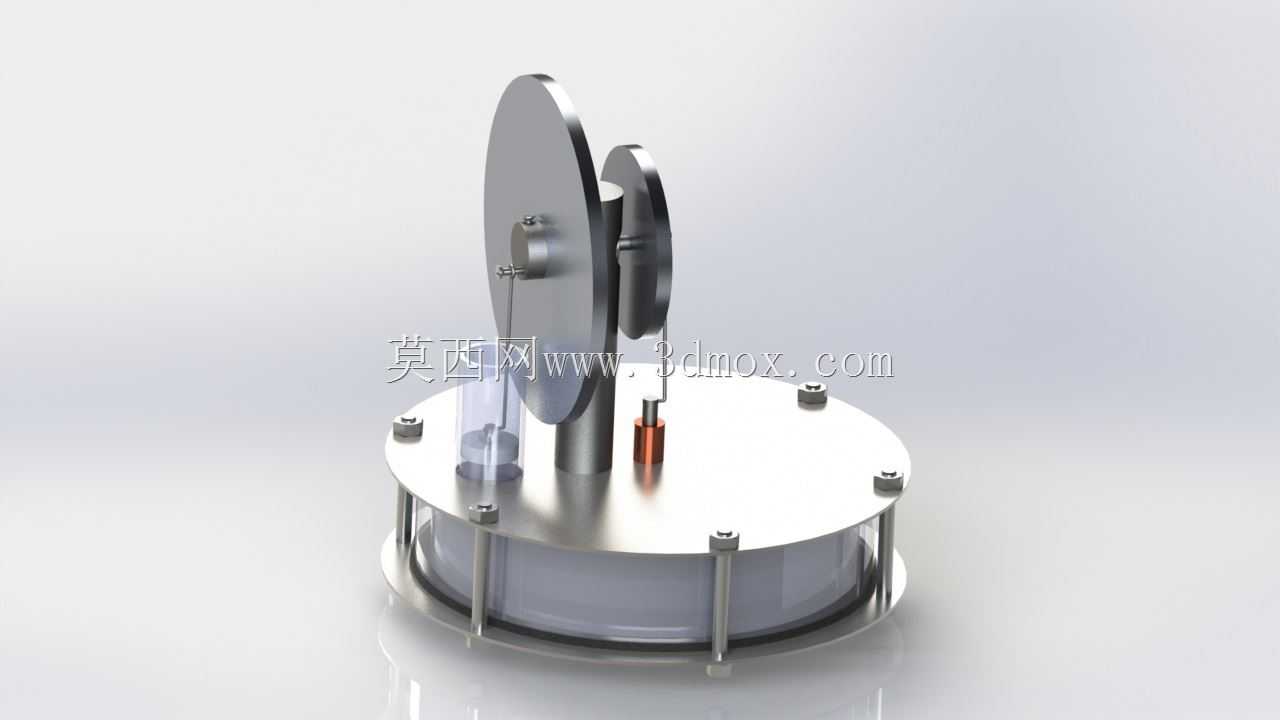

　　这款伽马构型的低温差斯特林发动机，核心适配低品位热能利用场景，在工业余热回收、小型温差发电演示、科教实验装置领域有着明确的应用定位，区别于传统高温差斯特林机型，它可在数十摄氏度的温差条件下实现稳定运转，不需要额外配置高压燃烧或高温加热模块，对热源的适配门槛更低。从结构布局来看，整机采用圆盘式底座作为核心承载基体，底座内部为封闭的气腔结构，作为工质循环的稳压腔室，底座边缘通过多根均匀分布的立柱支撑上方的动力安装平台，立柱采用等距圆周排布，既保证了支撑结构的抗振性能，也控制了整机的轴向尺寸，安装时仅需保证底座底面与安装面贴合固定，预留出飞轮转动的径向空间即可，整机径向轮廓以底座外圆为最大边界，飞轮转动时的外圆轨迹不超出底座投影范围，

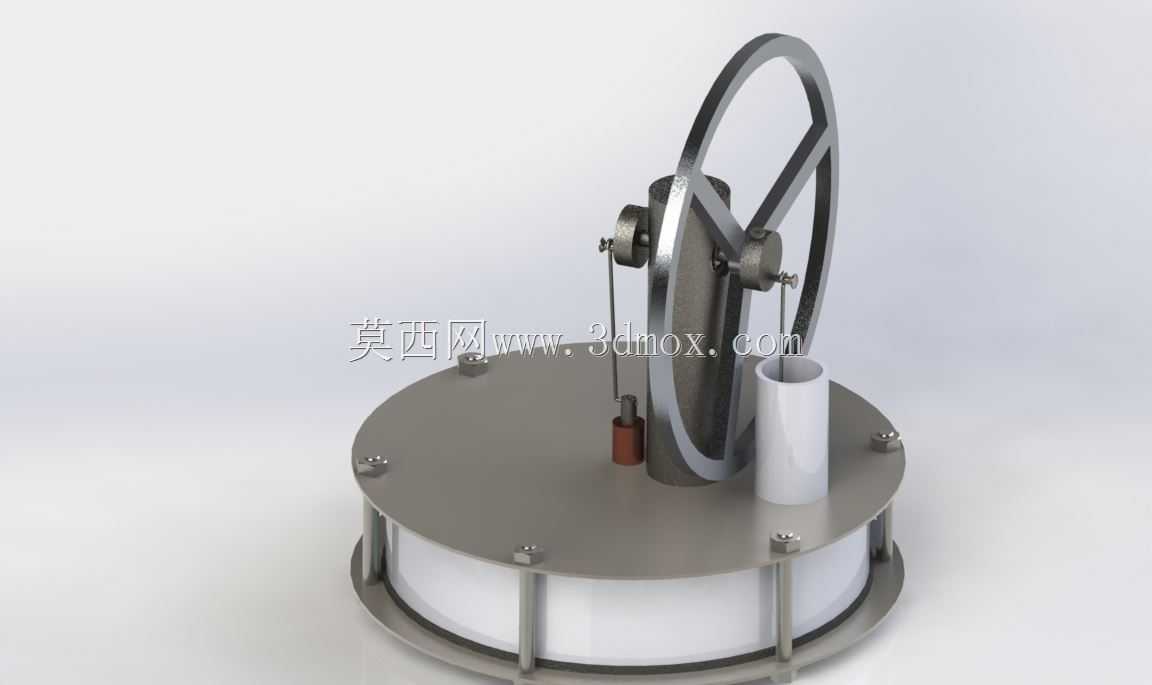

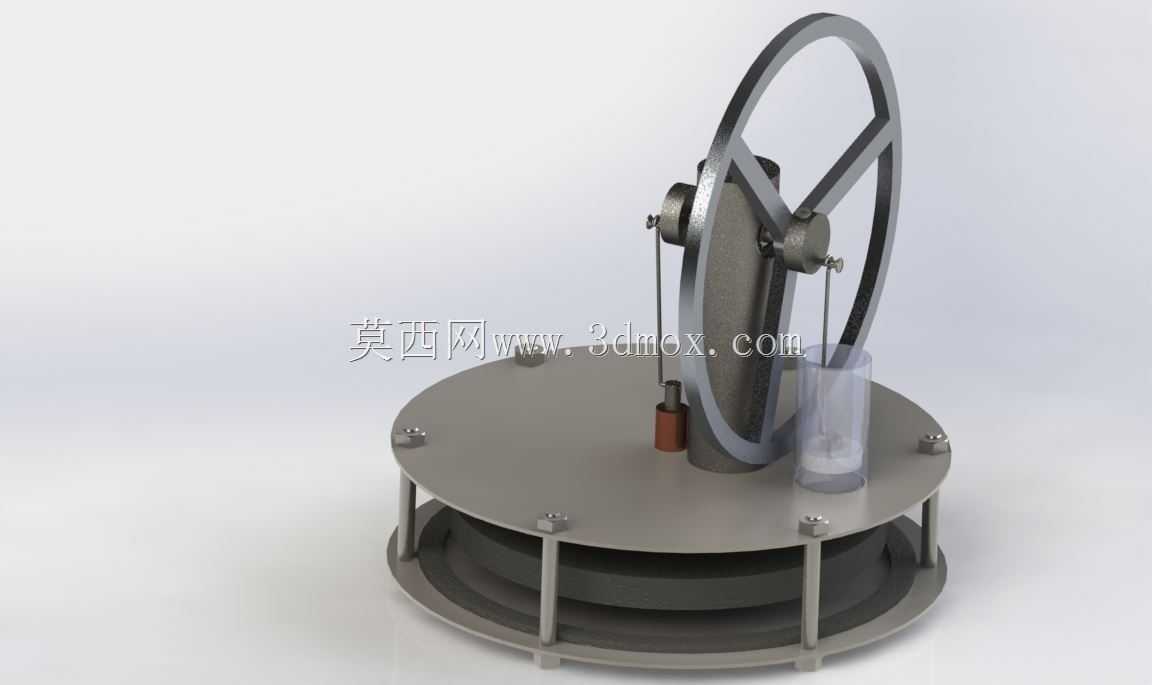

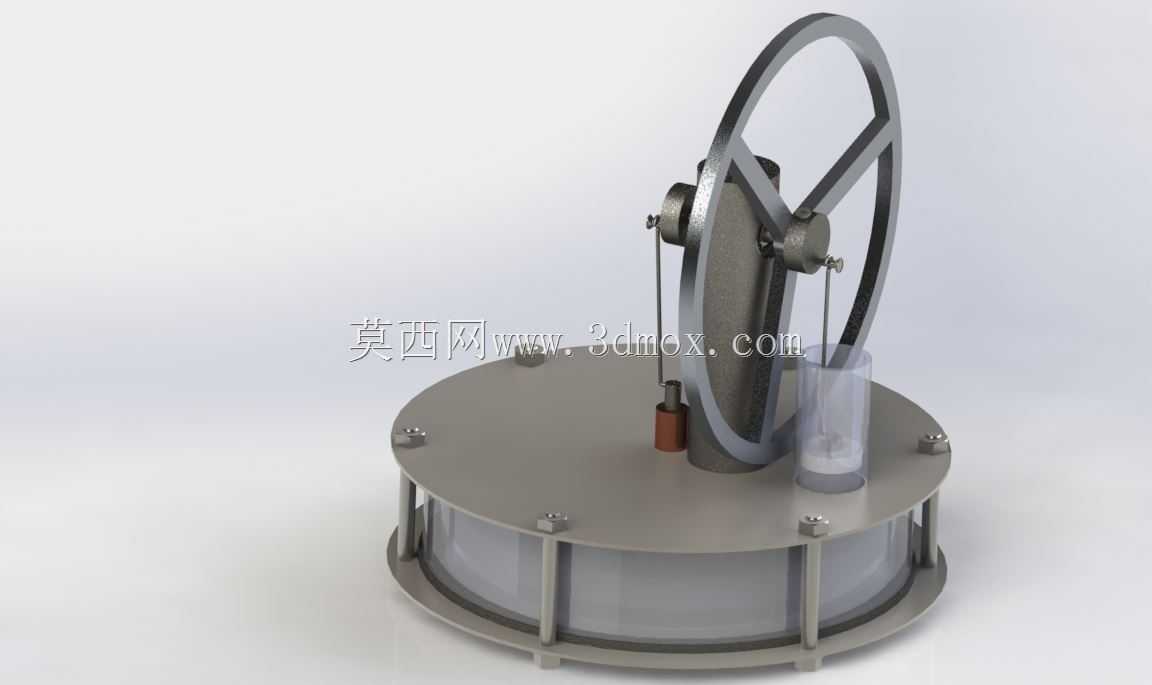

　　避免了额外的安全防护空间占用。动力传输部分采用侧置飞轮布局，飞轮通过曲轴组件与动力活塞、置换活塞实现联动，伽马构型的核心特点是动力活塞与置换活塞采用分置气缸设计，图中可见透明气缸为置换活塞腔，相邻的小型金属气缸为动力活塞腔，两个气缸通过气道与底座内的气腔连通，这种分置设计大幅降低了活塞加工与装配的同轴度要求，也让低温差工况下的工质流动阻力更小，适合低转速大扭矩的输出特性。设计过程中，曲轴的偏心距匹配是核心要点，低温差工况下工质做功的压力差较小，因此偏心距设置兼顾了活塞行程与曲轴转动阻力，避免行程过大导致的启动阻力过高，同时飞轮采用大直径轮辐式结构，依靠自身转动惯量平滑曲轴的扭矩波动，保证运转过程的连续性，

　　不需要额外配置配重块即可实现稳定转动。在实际用途层面，这类机型除了作为科教领域的热力循环演示装置，直观展示外燃机的闭式循环工作原理，也可经过适配改造后接入小型低温余热管路，驱动微型发电机实现毫瓦级到瓦级的电力输出，为低功耗传感节点提供辅助供电。结构细节上，所有活塞与气缸的配合间隙经过严格控制，低温差工况下工质的密封性能直接决定了整机的运转效率，因此活塞与气缸之间采用间隙密封设计，不需要额外加装密封圈，减少了往复运动的摩擦阻力，同时气缸与底座的连接面采用平面密封，保证闭式循环内的工质不会出现泄漏。整机的装配逻辑采用分层组装方式，先完成底座气腔与立柱的固定，再依次安装曲轴轴承座、飞轮组件、两个活塞气缸组件，

　　最后连接气道并调整活塞与曲轴的连杆相位，伽马构型下置换活塞与动力活塞的相位差保持在90度左右，保证工质在冷腔、热腔之间的置换时序与做功行程匹配，这也是低温差下能够顺利启动的关键参数。安装边界方面，整机高度方向以飞轮顶端为最高尺寸点，安装时上方不需要预留过多操作空间，侧面仅需预留飞轮手动启动的操作间隙即可，底座上的固定孔位采用圆周均布设计，可适配不同规格的安装支架，不管是固定在实验台架还是集成到小型余热利用装置中，都不需要对主体结构进行额外改造。从功能特性来看，它不需要依赖特定燃料，只要热端与冷端存在稳定温差即可持续运转，热端可适配热水、工业废热、太阳能低倍聚光热量等多种热源，冷端直接依托环境空气散热即可满足工作要求，相比同功率等级的内燃机，它的运转噪音极低，没有排气爆震过程，适合在对噪音敏感的教学、室内演示场景使用。设计时也充分考虑了拆装维护的便捷性，所有连接紧固件均采用标准规格，气缸组件可单独拆卸更换，不需要拆解整个曲轴飞轮结构，日常维护仅需定期清洁活塞与气缸配合面的灰尘，避免杂质进入配合间隙增大摩擦阻力即可。
