直列多缸发动机缸体及核心配套组件结构

　　这套结构覆盖内燃机动力输出的核心承载与传动单元，主体缸体采用直列排布的龙门式结构设计，是整个动力单元的安装基准载体，所有周边附件、内部运动件都以缸体的加工基准面作为装配定位参照。从实际应用场景来看，这类结构广泛适配商用车、工程机械、固定动力机组的内燃动力单元，承担着燃烧压力承载、运动件导向、冷却润滑介质通道集成的核心作用，设计阶段需要兼顾刚度、重量、热变形控制三者的平衡。

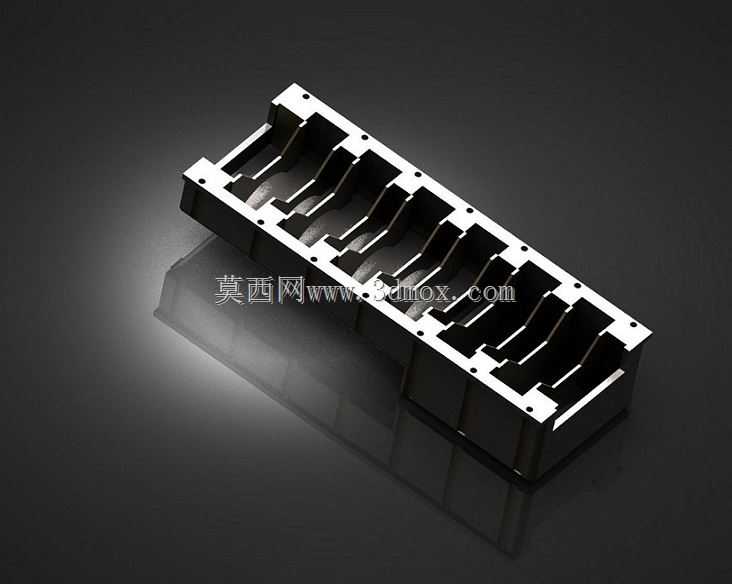

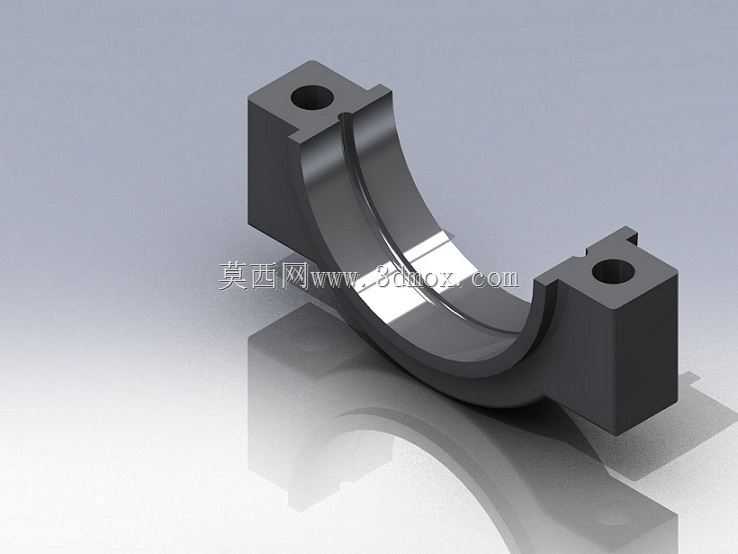

　　缸体部分的主轴承座采用一体化铣削成型的分隔式结构，每个主轴承座对应一道曲轴支撑位，两侧预留的螺栓孔位用于主轴承盖的压紧固定，孔位的位置度公差直接决定曲轴运转的同轴度表现，建模时严格按照工艺基准对齐坐标，主轴承孔的同轴度、圆柱度公差预留了精加工余量，避免后续工艺迭代时出现结构干涉。缸体侧壁集成了加强筋结构，筋条走向沿着燃烧爆发压力的传递路径布置，在不额外增加壁厚的前提下提升整体抗扭刚度，避免高负荷工况下缸体出现形变导致活塞拉缸、轴瓦偏磨的问题。缸体顶面的平面度要求控制在微米级，用于和气缸盖配合密封燃烧室，周边的螺栓孔采用不等距排布，匹配缸盖螺栓的压紧力分布，减少密封面的压紧应力不均导致的冲缸故障。

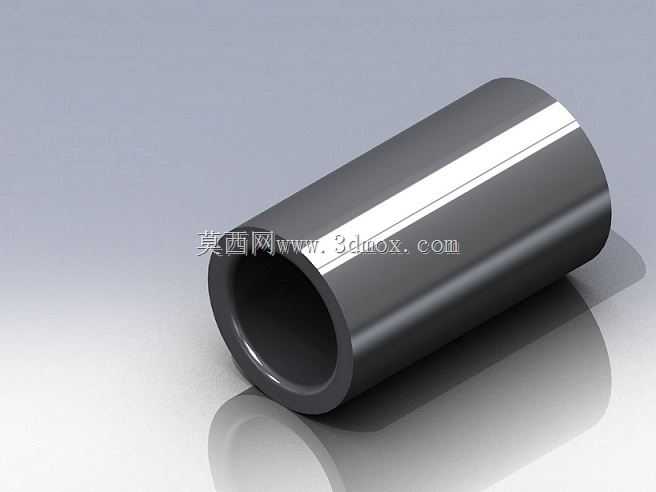

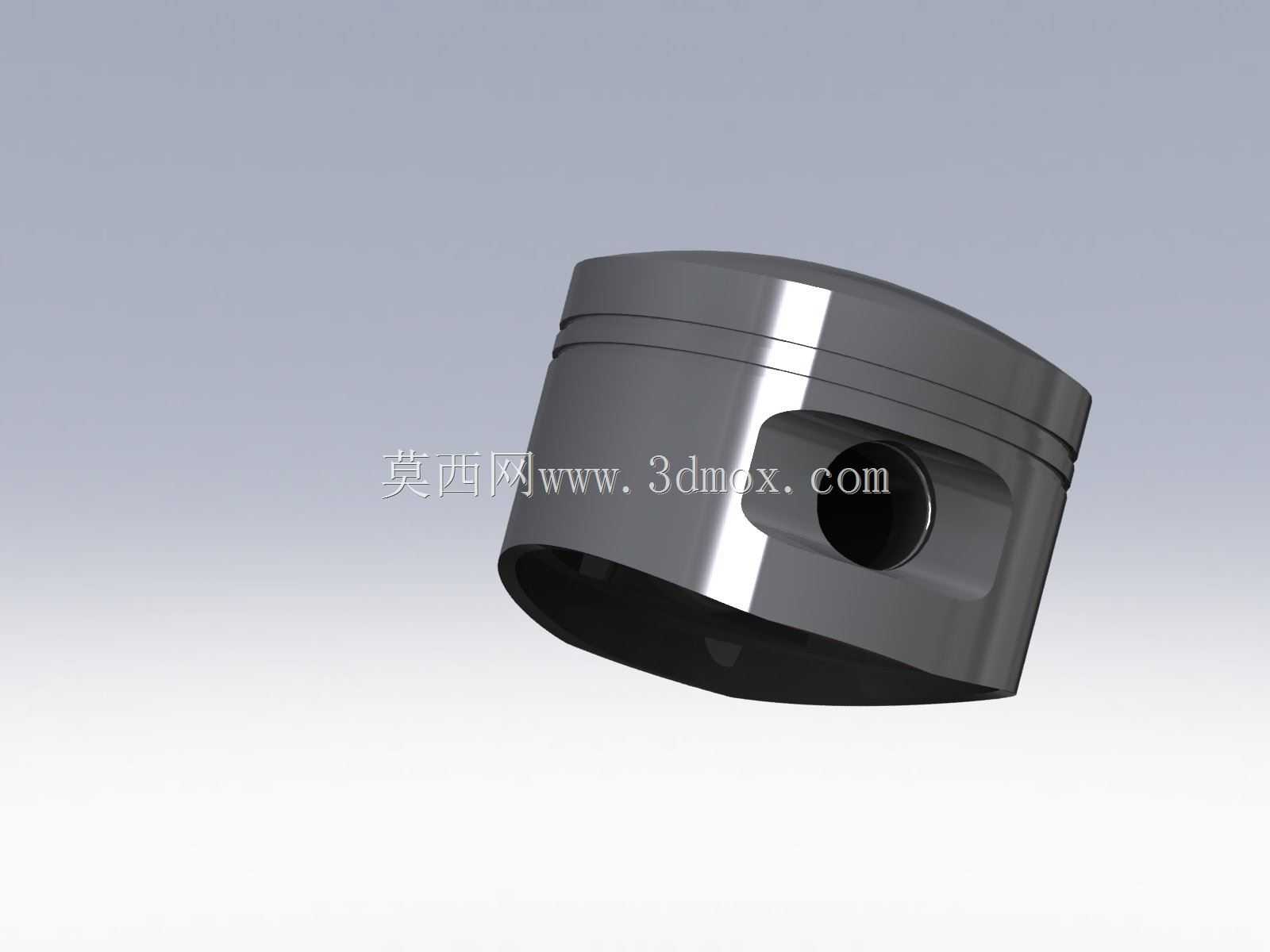

　　配套的活塞组件采用裙部轻量化设计，活塞销孔采用偏心布置，抵消活塞换向时的敲击异响，活塞环槽的宽度尺寸严格匹配气环、油环的安装要求，油环槽内预留回油孔，将刮下的润滑油导回曲轴箱，避免机油窜入燃烧室参与燃烧。活塞销采用全浮式设计，两端预留卡环安装槽，工作状态下活塞销可在连杆小头衬套和活塞销孔内自由转动，保证磨损均匀，延长组件使用寿命。

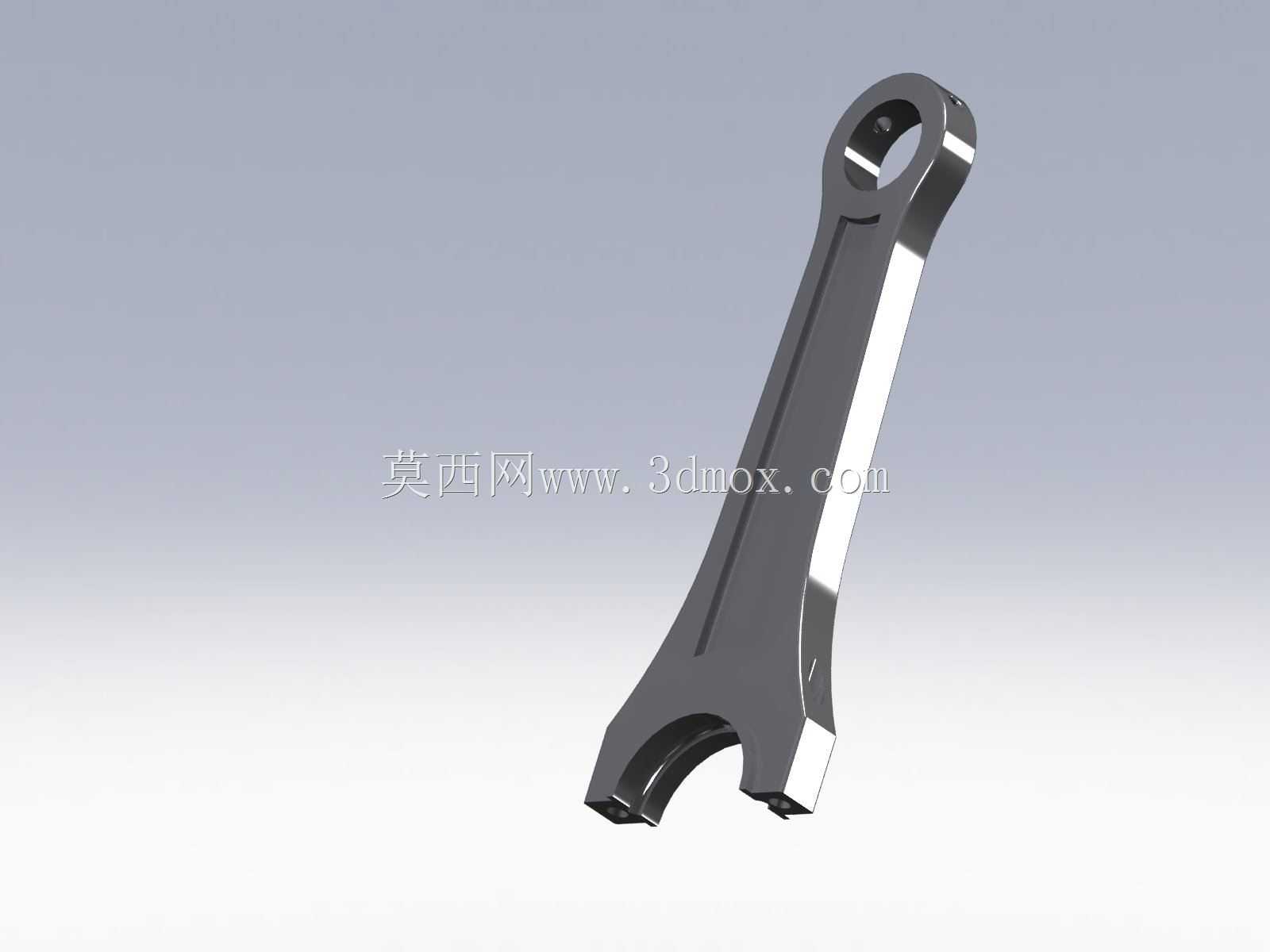

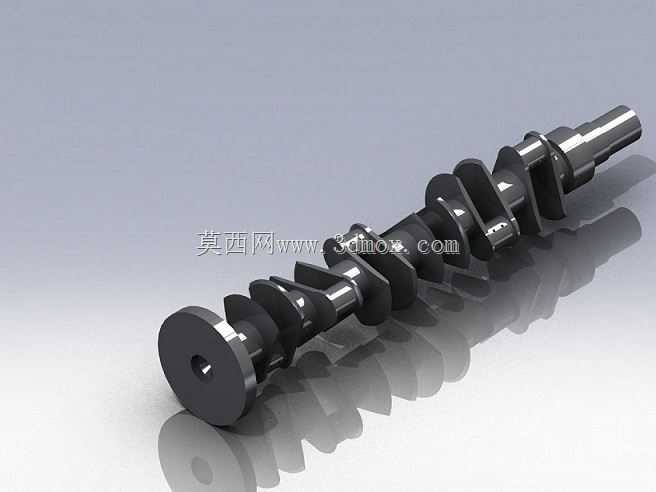

　　连杆部分采用工字形截面结构，在满足往复运动惯性力强度要求的前提下尽可能降低自身重量，减少曲轴运转时的不平衡载荷。连杆大头采用斜切口设计，方便装配时从气缸内穿过，连杆盖采用定位套与杆身定位，保证大端孔的圆度精度，避免螺栓拧紧后轴孔出现失圆影响轴瓦配合。曲柄部分与曲轴主轴颈、连杆轴颈采用圆角过渡设计，减少应力集中，平衡块的外形尺寸经过动平衡校核，抵消曲柄连杆机构往复运动产生的一阶、二阶惯性力，降低发动机运转时的整机振动。

　　安装边界层面，缸体两侧预留的附件安装面可适配机油泵、水泵、起动机、发电机等外围附件的安装定位，油道、水道的接口位置统一布置在缸体的进出水侧、主油道侧，减少外接管路的弯折角度，降低流体阻力。建模过程中所有运动件都预留了合理的运动间隙，活塞在上止点、下止点位置时与气门、燃烧室的间隙都经过运动仿真校核，避免运动干涉；主轴承座、连杆大头的螺栓拧紧力矩对应的压紧面压强都做了模拟验算，保证结合面不会出现滑移、渗油的问题。

　　从结构设计思路来看，这套组件没有采用冗余的结构设计，所有的壁厚、筋条布置、孔位设计都围绕实际工况的载荷分布展开，既满足高负荷工况下的强度要求，又控制了整体重量，兼顾量产时的铸造、机加工工艺性，避免出现无法脱模、加工刀具无法到达的结构死角。冷却水道的走向沿着气缸周向均匀布置，保证每个气缸的冷却效果一致，避免出现各缸工作温度不均导致的热变形差异；主油道采用贯穿式设计，从缸体前端直通后端，通过分油道向每个主轴承座、凸轮轴轴承座供给压力润滑油，保证各摩擦副的润滑可靠。
