带翘头起钉功能的木柄手锤结构设计

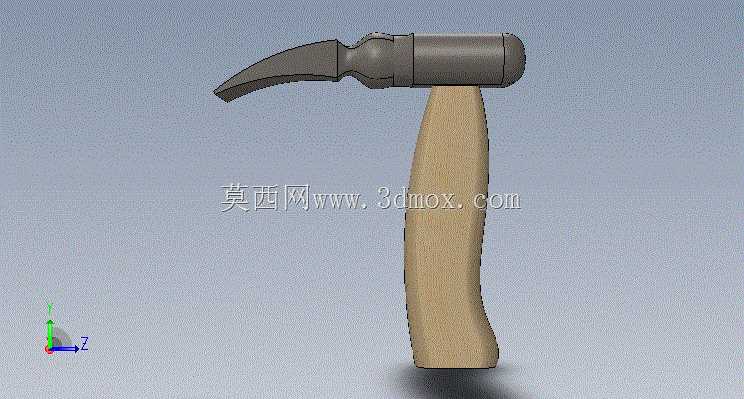

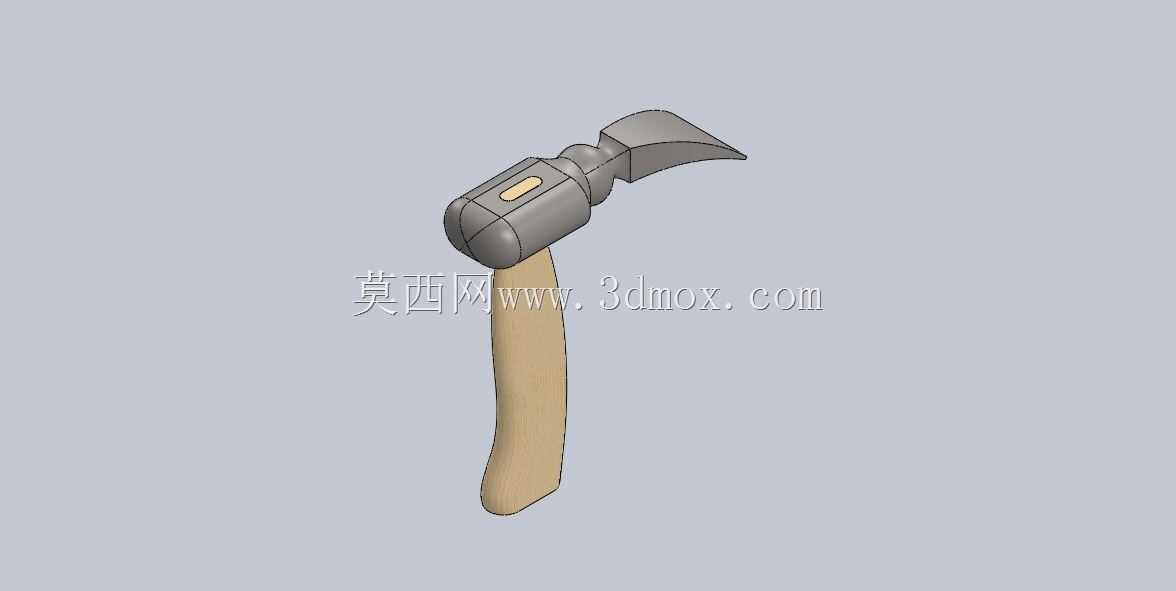

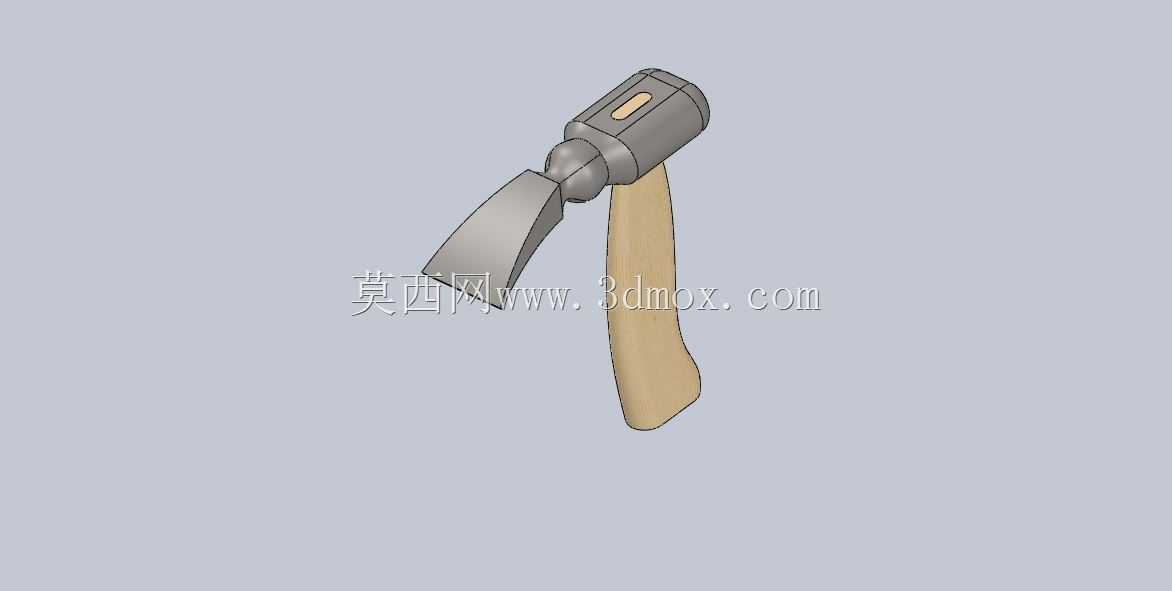

　　在日常设备维保、木工作业、小型金属构件拆装场景里，这类带翘头起钉结构的手锤是一线作业人员随身配备的基础手动工具，区别于常规平头锤仅能实现敲击作业的单一功能，该款手锤在锤头的非敲击端集成了楔形翘头结构，可同步完成敲击、起钉、撬拨缝隙三类常见作业，无需频繁更换工具，能有效降低作业过程中的工具切换频次，提升零散维保、现场安装类作业的推进效率。从结构设计逻辑来看，锤头部分采用对称式配重布局，敲击端为平面圆角过渡结构，可避免敲击过程中因棱边应力集中造成的被敲击构件表面崩边、凹痕问题，同时圆角设计也能减少锤头自身的磕碰损伤，延长整体使用寿命；非敲击端的楔形翘头做了渐变厚度处理，最薄端厚度控制在2mm以内，可顺利插入铁钉帽与构件表面的微小缝隙，

　　翘头根部做了圆弧过渡加厚处理，在撬拨起钉时可将受力均匀分散到整个锤头连接段，避免薄边受力断裂。锤头与木柄的连接部位采用了传统的胀紧式固定结构，锤头中部开有带锥度的贯穿安装孔，木柄安装端加工为匹配的锥度结构，装配时从锤头大端将木柄敲入，到位后在木柄端部打入金属胀楔，使木柄端部撑开与锤头内孔完全贴合，这种连接结构可承受反复敲击带来的轴向冲击力，不会出现锤头脱落的安全隐患，同时木柄本身的木质纤维具备一定的阻尼减震效果，可大幅降低敲击时传递到操作人员手掌的反震力，减少长时间作业带来的手部疲劳。锤头表面的防滑凹槽设计，并非装饰性结构，在需要用手扶住锤头调整敲击角度、或者临时用锤头侧边抵靠构件定位时，凹槽可增加手部与金属表面的摩擦力，

　　避免湿滑工况下脱手。木柄部分采用符合人体工学的弧形收腰设计，握持段直径控制在32mm左右，适配绝大多数成年男性的手掌握持尺寸，柄身从握持段向安装端逐渐加粗，既保证了与锤头连接部位的结构强度，也能平衡整个工具的重心，使整锤重心落在锤头与木柄连接点靠前10mm的位置，握持时不会出现头重脚轻的坠手感，挥锤时的发力轨迹更易控制，可有效提升敲击精度。从安装边界与适配场景来看，该手锤整体长度控制在330mm左右，锤头总长度135mm，最大敲击面直径42mm，可在空间狭小的设备舱内、框架结构缝隙间完成作业，不会因为整体尺寸过大出现干涉问题；翘头的起钉作业范围覆盖直径1mm到6mm的常规铁钉、自攻螺钉，可满足木质包装箱拆解、模板安拆、

　　小型设备地脚固定件调整等多场景的使用需求。在建模过程中，所有配合面均按照实际装配公差做了偏移处理，锤头安装孔的锥度设置为1:20，与木柄的锥度完全匹配，胀楔的安装槽深度设置为木柄安装端长度的三分之一，保证胀紧后木柄与锤头的连接强度达到手动工具的安全使用标准；木柄的外轮廓做了多段曲面过渡，没有尖锐棱角，握持时不会硌手，表面可根据实际使用需求做浸漆、缠防滑带等二次处理，不会影响整体装配关系。这类手锤的结构经过了长期的现场作业验证，没有冗余的功能设计，所有结构特征均服务于实际作业需求，既保留了传统木柄手锤的减震优势，又通过翘头结构拓展了使用场景，是手动工具领域里结构实用性极强的典型设计。
