十字轴式万向传动连接结构三维建模

　　在各类需要轴线存在夹角、工作中存在相对角位移的传动场景中，这类十字轴式万向连接结构是解决变角度动力传递的核心部件，从农用机械的动力输出端、工业输送机的转角传动段，到汽车底盘的传动系统、小型机床的进给传动分支，都能见到它的应用身影。不同于刚性联轴器只能传递同轴动力的特性，这类结构可以在两轴轴线夹角处于动态变化的工况下，持续稳定传递旋转扭矩，不会因为安装对中误差、工作中机架形变带来的轴线偏移出现卡滞或传动失效问题。

　　从实际功能特性来看，该结构依靠十字轴作为中间传动载体，两端的叉形接头分别与主动轴、从动轴连接，十字轴的四个轴颈分别嵌入两个叉头的轴承孔内，工作时主动轴带动一端叉头转动，通过十字轴的空间转动自由度，将扭矩传递到另一端叉头，进而带动从动轴旋转，即便两轴之间存在数度到数十度的夹角，也能完成连续的动力传输。需要注意的是，单组这类万向结构在传递扭矩时存在瞬时转速不等的特性，当两轴存在夹角时，从动轴的转速会呈现周期性波动，夹角越大波动幅度越明显，因此在对转速同步性要求较高的传动链路中，通常会成对使用该结构，通过中间轴连接两组万向节，保证输入与输出端的转速保持一致，消除转速波动带来的传动冲击。

　　在设计这类结构的三维模型时，首先要明确传动链路的额定传递扭矩，以此确定十字轴的轴颈直径、叉头的截面厚度，避免扭矩过载导致十字轴弯曲断裂或者叉头变形。建模过程中需要重点处理十字轴与叉头轴承位的配合间隙，既要保证十字轴轴颈可以在轴承孔内灵活转动，又不能预留过大间隙导致传动旷量过大，加剧工作过程中的冲击磨损。叉头与轴体的连接部分需要做圆角过渡处理，避免应力集中在叉头根部，长期交变载荷下出现疲劳断裂。同时要预留润滑通道的位置，十字轴的轴颈与轴承配合面属于长期摩擦副，需要通过注油孔定期加注润滑脂，降低转动过程中的摩擦阻力，延长部件使用寿命。

　　关于安装边界与外形尺寸的匹配，这类结构的整体外径需要适配安装空间的径向尺寸，避免转动过程中与周边的机架、护罩等部件发生运动干涉；两端轴头的连接尺寸需要匹配对应传动轴的轴径、键槽规格，保证扭矩传递的可靠性；两轴之间的最大工作夹角不能超过结构的设计许用夹角，否则会导致十字轴轴颈与轴承孔的接触应力超过材料许用值，加速部件磨损甚至直接卡滞。在实际选型安装时，还要保证成对使用的两组万向节的叉头处于同一平面，同时让中间轴与主动轴、从动轴的夹角尽可能相等，才能真正实现等速传动，避免附加载荷的产生。

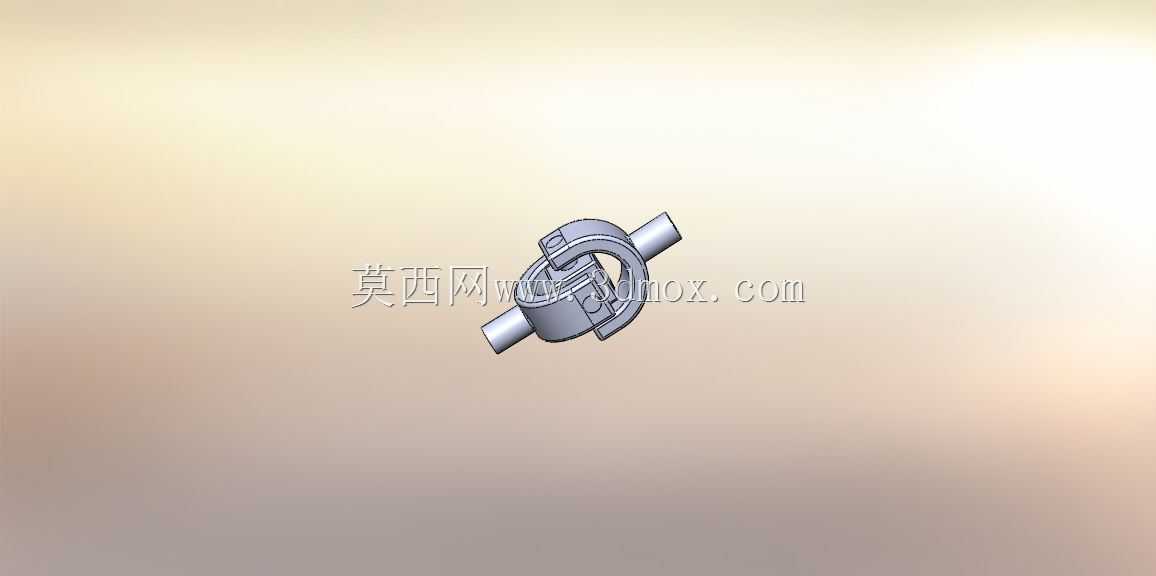

　　从结构细节来看，该模型还原了十字轴万向节的核心结构特征，两个对称布置的叉形接头通过中间十字轴实现空间铰接，轴体部分做了等直径设计，方便与外部传动部件进行同轴连接，整体结构紧凑，没有冗余的设计部分，既可以作为独立传动部件用于设备改造的传动链路设计，也可以作为子装配体嵌入到完整的传动系统三维模型中，用于整体设备的运动仿真、干涉检查以及载荷校核工作。在建模过程中，所有配合面的尺寸公差都按照通用机械传动的配合要求进行设定，转动副的活动范围符合实际工况的角度需求，能够真实还原该部件在实际工作中的运动状态，为后续的工程出图、装配模拟提供准确的三维数据支撑。
