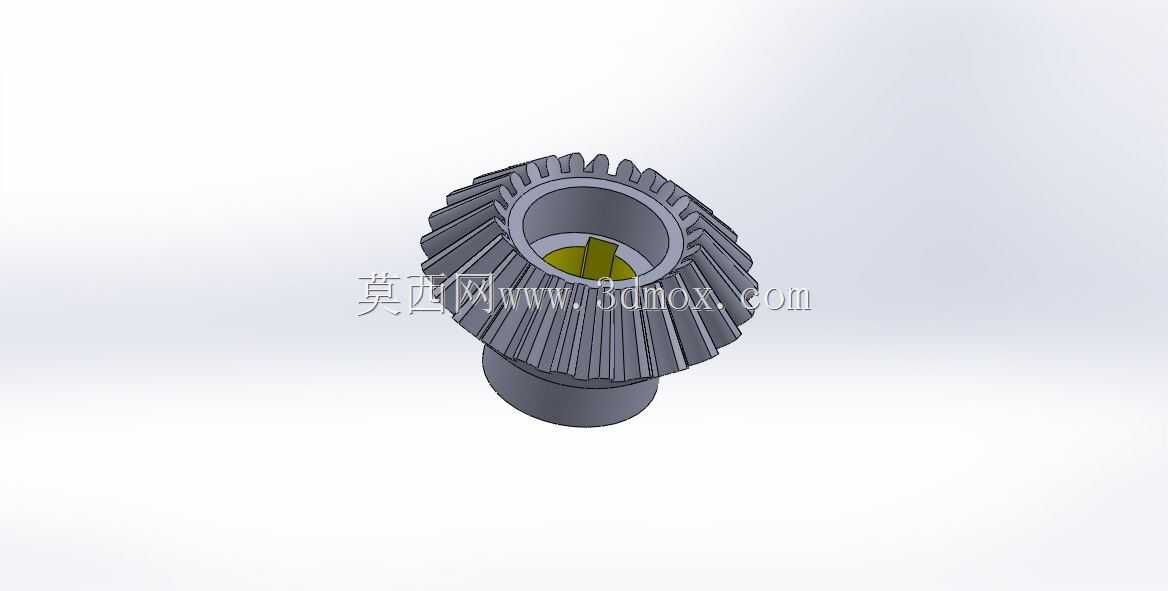

带安装轴座的平行齿锥齿轮结构

　　在各类需要相交轴动力传递的机械结构中，平行齿锥齿轮是应用范围极广的基础传动零件，这类零件常见于中小型农机的转向传动机构、轻工包装设备的分路动力输出端、小型机床的进给换向单元，以及部分输送线的转角动力接驳位置，核心作用是在两轴呈90度相交的布局下，完成旋转动力的换向传递，同时可根据齿数比的匹配实现固定比例的转速与扭矩转换。这款带一体式轴座的平行齿锥齿轮，在常规锥齿轮的结构基础上集成了安装定位轴段，省去了传统锥齿轮装配时额外配置轮毂、定位套的步骤，能有效缩减传动节点的整体装配尺寸，适合安装空间局促、传动链布局紧凑的设备场景。从结构设计逻辑来看，这款齿轮的轮齿采用直齿锥齿的平行齿形设计，相较于螺旋锥齿轮，平行齿的加工难度更低，

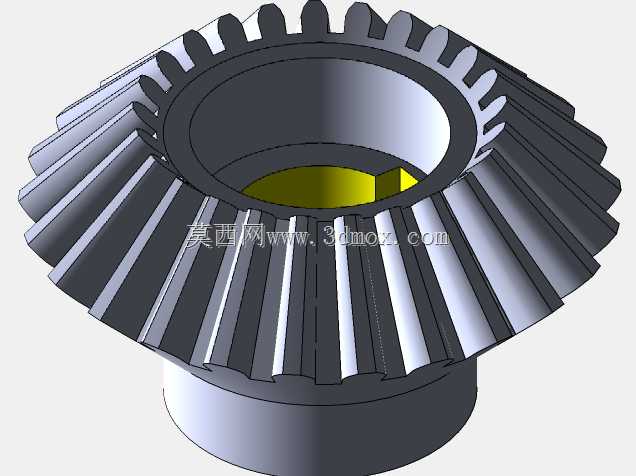

　　装配时的轴向定位容错率更高，不需要额外调整复杂的啮合侧隙补偿量，日常维护时的拆装更换也更便捷，适合转速不超过1500rpm、传动扭矩中等的常规工况，不会出现螺旋齿传动时附带的轴向分力过大问题，能降低配套轴承的轴向载荷负担，延长支撑部件的使用寿命。齿轮的主体分为三个功能段，上部的锥齿段是核心啮合工作区，轮齿沿锥面均匀分布，齿向与齿轮轴线保持平行，齿顶从大端到小端按固定锥度收窄，啮合过程中齿面接触为线接触形式，传动过程的动力传递更直接，没有螺旋齿啮合时的滑动摩擦损耗，传动效率能稳定保持在96%以上。中部的内孔为带键槽的通孔结构，键槽采用标准平键槽尺寸设计，可与配套的传动轴通过平键实现周向固定，传递扭矩时不会出现周向打滑的问题，

　　内孔的加工精度按H7级公差控制，与轴的配合间隙控制在合理范围，既能保证装配时的顺畅推入，又能避免运行过程中出现偏心晃动。下部的一体式轴座为圆柱定位段，直径小于锥齿大端直径，装配时可直接插入设备安装板的定位孔中，轴座端面可作为轴向定位的基准面，配合轴端挡圈或者锁紧螺母就能完成整个齿轮的轴向固定，不需要额外设计轮毂的压紧结构，能减少装配环节的零件数量，降低整个传动节点的累积装配误差。在实际选型应用时，需要注意安装边界的尺寸匹配，锥齿大端的径向尺寸决定了啮合配对齿轮的中心距范围，轴座的长度要与设备安装板的厚度匹配，保证装配后锥齿的啮合节锥顶点与两轴交点完全重合，否则会出现轮齿偏载、局部磨损加剧的问题，严重时甚至会出现断齿故障。设计建模过程中，轮齿的齿形参数是核心，节锥角、齿顶角、齿根角的参数要与配对齿轮完全匹配，保证啮合时的齿面接触印痕位于齿面中部，避免出现大端或者小端的局部接触；齿根部分做了标准的圆角过渡处理，能降低齿根处的应力集中系数，提升齿轮的抗弯曲疲劳强度，在承受冲击载荷时不容易出现齿根断裂的问题。齿轮的材质适配范围较广，常规工况下可采用45号钢调质处理后齿面高频淬火，能满足大部分通用设备的传动需求，在有腐蚀环境的食品加工设备中，也可更换为304不锈钢材质加工，在对噪音控制有要求的办公设备、小型家用机具中，还可以采用POM或者尼龙材质注塑成型，降低传动过程的啮合噪音。这类带轴座的平行齿锥齿轮，相较于分体式的锥齿轮与轮毂结构，

　　整体的同轴度更容易保证，因为轴座与齿坯为一体加工成型，不存在分体装配时的同轴度误差，运行过程中的径向跳动量更小，传动平稳性更优，在高速轻载的工况下也能保持较低的振动水平。在装配调试环节，不需要像分体结构那样反复调整齿轮与轮毂的同轴度，只需要保证轴座与安装孔的配合精度，以及两配对齿轮的节锥顶点重合，就能达到理想的啮合状态，能大幅缩短设备的装配调试周期，也降低了后期维护更换时的技术要求，普通的设备维护人员不需要掌握复杂的锥齿轮啮合调整技巧，就能完成零件的更换作业。从应用场景的适配性来看，这款齿轮不适合大扭矩、高转速的重载传动场景，比如重型矿山设备、大型工程机械的主传动链，这类场景需要承载能力更强的螺旋锥齿轮或者曲线齿锥齿轮，但在大部分轻工机械、小型农机、输送设备、自动化小机构的转角传动中，这款结构的齿轮完全能满足使用需求，同时兼具成本低、装配易、维护简单的优势，是通用机械传动中性价比极高的基础零件选择。建模过程中，轮齿的阵列要严格沿锥面的分度圆均匀分布，每个轮齿的齿形角度、尺寸偏差要控制在公差范围内，保证啮合时每个齿都能均匀承载，避免出现个别齿受力过大的问题；内孔键槽的位置要与轮齿的位置保持对应的角度关系，方便装配时的啮合位置对位，减少调试时的对位工作量；轴座的外圆表面要保证一定的圆柱度，与安装孔配合时不会出现卡滞或者间隙过大的问题，整个齿轮的所有加工面都做了合理的倒角处理，去除加工毛刺，避免装配时划伤操作人员或者配合零件表面。
