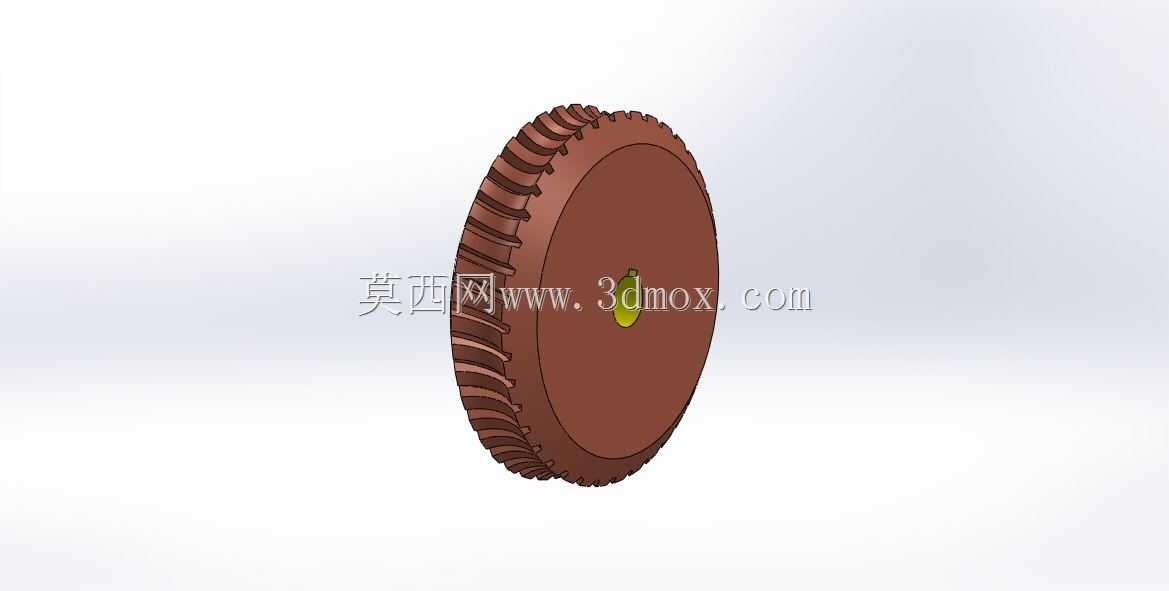

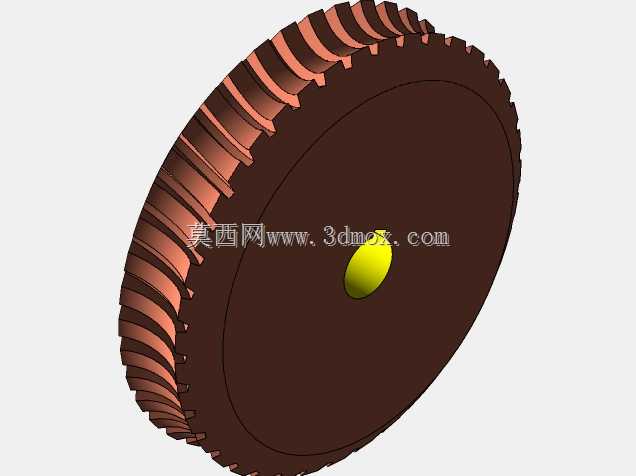

带螺旋齿结构的空心蜗轮传动件

　　在各类交错轴传动的机械结构场景中，这类带螺旋齿的空心蜗轮是传递交错轴间运动与扭矩的核心啮合部件，常见于需要大传动比、低运行噪音的传动链路里，比如小型输送设备的减速单元、精密进给机构的换向传动段、轻工机械的动力传递工位，都能见到这类结构的应用。和实心蜗轮相比，空心结构的设计首先是为了适配穿轴安装的需求，很多紧凑型传动布局里，传动轴需要从蜗轮中心穿过完成其他工位的动力输出，空心的内孔边界可以直接和配套轴件通过键连接或者过盈配合完成装配，不需要额外设计转接轴套，既压缩了整个传动组件的轴向安装尺寸，也减少了装配环节的累积误差。从齿形设计来看，这类蜗轮的齿面采用螺旋齿结构，和对应蜗杆啮合的时候，齿面的接触是渐进式的线接触，

　　不像直齿传动那样是突然的整齿啮合冲击，运行过程中的啮合噪音更低，传动平稳性更好，同时多齿同时参与啮合的状态也让单齿承受的载荷更小，能适配中等扭矩的持续传动工况。设计这类蜗轮的时候，首先要匹配对应蜗杆的导程角、模数参数，保证齿面啮合的侧隙在合理区间，侧隙过大会导致传动回程误差超标，影响精密进给场景下的定位精度，侧隙过小则会在运行过程中出现齿面卡滞、润滑脂无法顺利进入啮合面的问题，加剧齿面磨损。中心空心孔的尺寸公差需要严格控制，既要保证和安装轴的配合精度，避免运行过程中出现蜗轮和轴的相对窜动，也要兼顾装配的便利性，通常会根据传递扭矩的大小选择过渡配合或者小间隙配合，配合面的表面粗糙度也需要控制在合理范围，避免压装过程中刮伤轴面或者孔壁。

　　蜗轮的轮缘厚度设计需要结合额定传递扭矩核算，既要保证齿根位置的强度足够，不会在过载冲击下出现断齿问题，也要避免轮缘过厚导致整体重量超标，增加整个传动链路的转动惯量，影响设备启停阶段的动态响应。齿部的螺旋角方向需要和配套蜗杆的旋向完全匹配，安装的时候要保证蜗轮和蜗杆的中心距误差在允许范围内，中心距偏大会导致齿面啮合深度不足，运行过程中容易出现跳齿问题，中心距偏小则会加剧齿面的摩擦磨损，缩短部件的使用寿命。这类空心蜗轮的端面通常会设计有定位止口，和安装座的轴承位配合的时候，止口可以保证蜗轮的回转中心和轴承的回转中心完全重合，避免运行过程中出现偏摆，导致齿面受力不均，局部齿面过早出现点蚀失效。在润滑设计上，

　　这类蜗轮通常采用脂润滑或者稀油飞溅润滑，齿面的粗糙度需要控制在合适范围，既保证润滑脂能在齿面形成稳定的油膜，减少金属直接接触的磨损，也不会因为齿面过于光滑导致润滑脂无法留存。实际选型应用的时候，需要结合传动链路的输入转速、输出扭矩、传动比要求匹配对应的参数，不能单纯按照外形尺寸替换，否则很容易出现齿面过载断裂或者传动精度不达标的问题。很多紧凑型设备的传动舱内部空间有限，这类空心蜗轮的径向尺寸也需要严格控制，在保证齿部强度的前提下尽可能缩小外径，避免和舱体内的其他零部件出现运动干涉，安装的时候还要注意轴向定位的可靠性，通常会在轴上设计轴肩或者卡簧槽，通过轴肩和卡簧限制蜗轮的轴向窜动，保证啮合位置始终处于设计的最佳区间。
