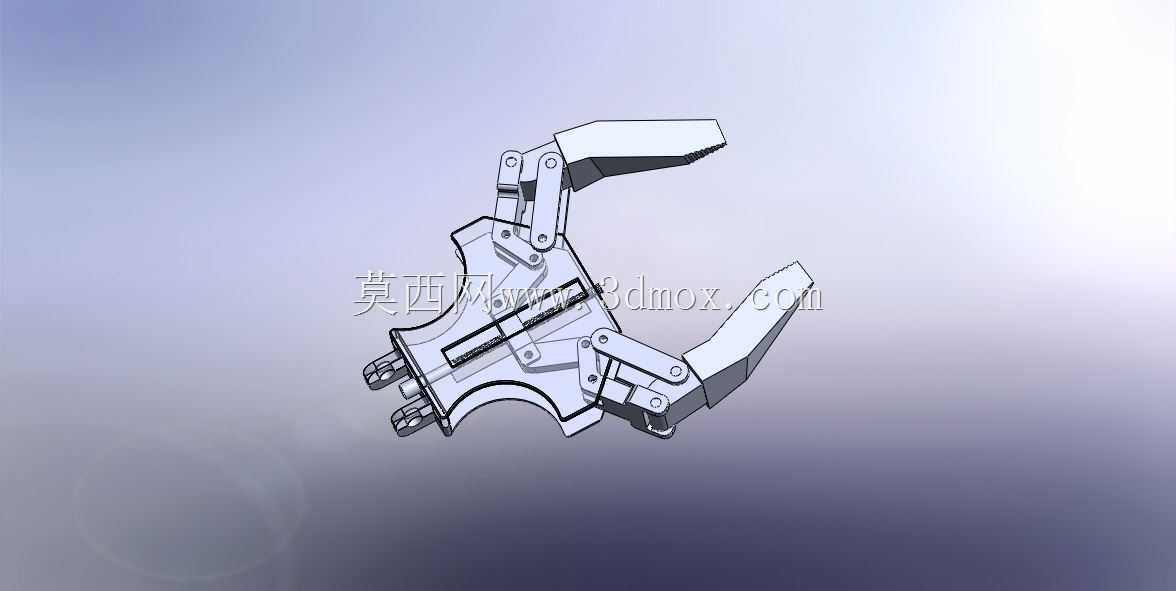

双指平动式机器人夹持夹具结构

　　这类双指平动夹持结构是工业机器人末端执行器里应用覆盖面极广的一类构型，和常见的转轴式角动夹爪不同，它的两个夹持指在开合全程始终保持平行姿态，不会出现夹爪末端向内收束的角度变化，对规则方形工件、薄壁壳体类零件的夹持适配性要明显优于角动夹爪，不会因为夹指角度倾斜导致工件被夹翘、夹痕偏移甚至脱落的问题。从结构布局来看，这套夹爪采用了对称式连杆传动设计，动力输入侧设置在夹爪尾部的安装接口位置，不管是搭配小型气动活塞、微型伺服电缸还是旋转舵机，都能通过中部的联动连杆把动力同步传递到两侧的夹指滑座上，从根源上避免了单指传动带来的夹持力偏载问题，两个夹指的开合行程完全同步，夹持对中精度能控制在很小的误差范围内，不需要额外做对中补偿调整。

　　在实际产线应用里，这类夹爪的适配场景非常多，3C电子行业的PCB板转运、注塑行业的成品件取件、轻工包装线的盒装物料分拣、小型机加工线的毛坯上下料都能见到同构型夹爪的身影，因为夹指的安装面是标准化的平置安装位，现场可以根据被夹持工件的外形快速更换定制的夹指垫块，比如夹持光滑圆柱件可以换V型块垫块，夹持易碎薄壁件可以换硅胶防滑垫，不需要改动夹爪主体的传动结构就能快速切换生产适配性。设计这类夹爪的时候，首先要考虑的是传动连杆的力臂匹配，中部的铰接点位置直接决定了夹爪的夹持力放大倍数和开合行程范围，如果铰接点过于靠近动力输入端，会出现夹持力够但开合行程太小，无法适配大尺寸工件的问题；如果铰接点过于靠近夹指端，又会出现开合行程够但夹持力不足，

　　夹取稍重工件就会打滑的问题，这套结构的连杆铰接点做了等比对称布局，在常规50mm以内的开合行程下，能稳定输出足够的夹持力，适配0.5kg以内的常规轻型工件夹持需求。安装边界上，夹爪尾部的接口采用了和常规小型机器人末端法兰匹配的安装孔位，整体外轮廓没有突出的尖锐结构，在狭窄的工装位之间转运的时候不会和周边的料架、治具发生干涉，夹爪主体的厚度控制得比较紧凑，即使是在并排布置的多工位治具上方，也能顺利伸入工位间隙完成取放料动作。夹指的滑动副采用了内嵌式的导向结构，没有外露的导轨缝隙，车间里的切削碎屑、塑料粉尘不容易进入滑动间隙造成卡滞，日常维护只需要定期在铰接点位置加注少量润滑脂就能长期稳定运行，不需要频繁拆解清理内部结构。

　　和齿轮齿条式的平行夹爪相比，这种连杆式平动夹爪的零件加工难度更低，不需要做高精度的齿条齿形加工，连杆和铰接销都是常规的机加工件，小批量加工的成本优势很明显，而且连杆结构的抗冲击能力比齿轮齿条结构更好，取件时如果出现轻微的碰撞，不会出现齿轮崩齿的失效问题，适合在作业环境相对复杂的通用生产线上使用。在夹持力控制方面，因为连杆传动的力传递曲线是线性的，只需要控制输入端的动力输出大小就能精准调整夹持力，搭配带力反馈的动力元件时，可以稳定夹持易碎的薄壁塑料件、玻璃工件，不会因为夹持力过大造成工件变形破损，也不会因为夹持力过小导致转运过程中工件脱落。夹爪的两个夹指背面都设置了硬限位结构，当夹爪开合到极限行程时会直接接触限位面，避免连杆机构过死点造成卡滞，同时也能限制夹指的最大开合位置，防止开合超程损坏传动零件。
