异形复合弯曲弹簧白齿复位构件

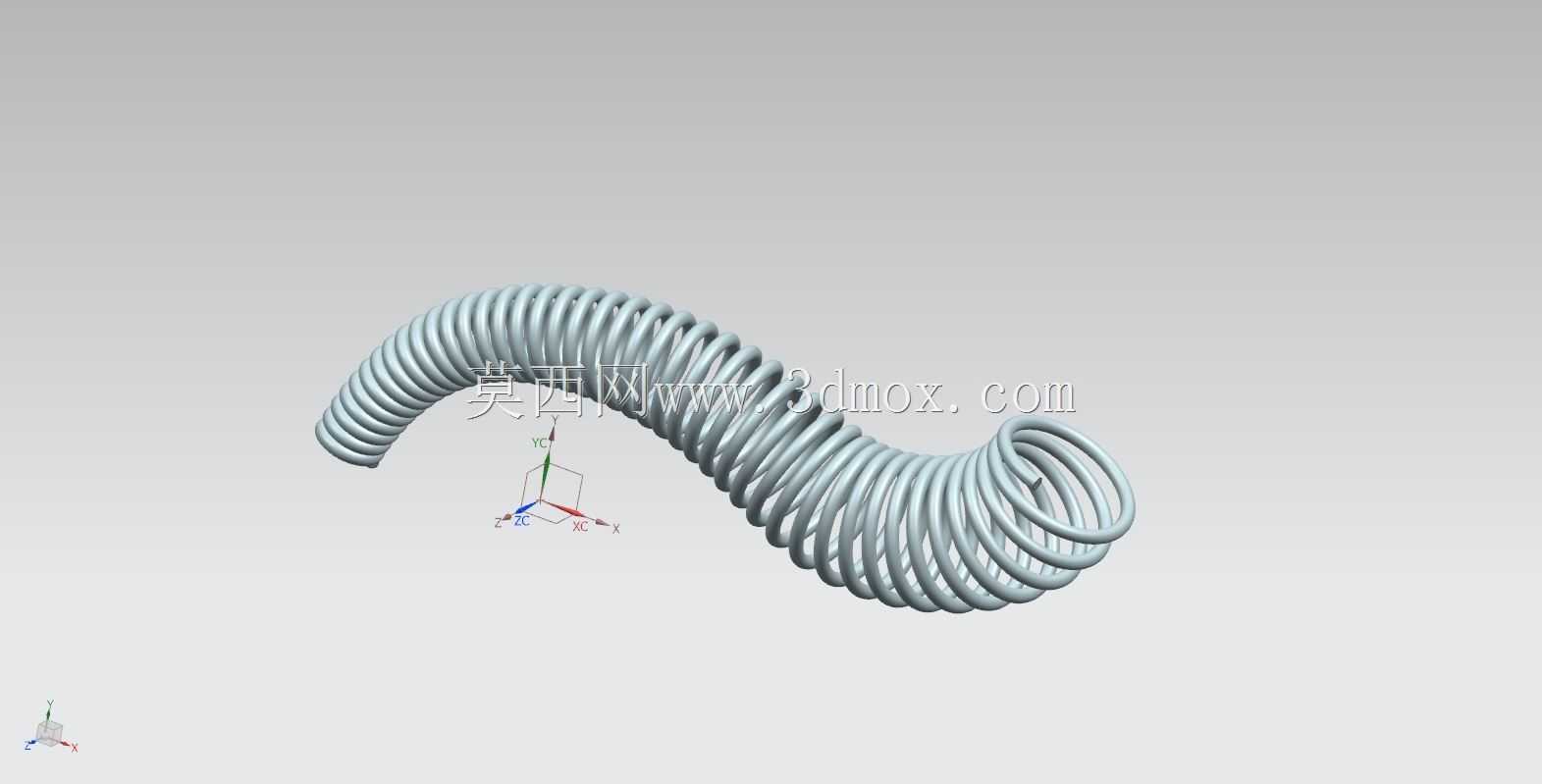

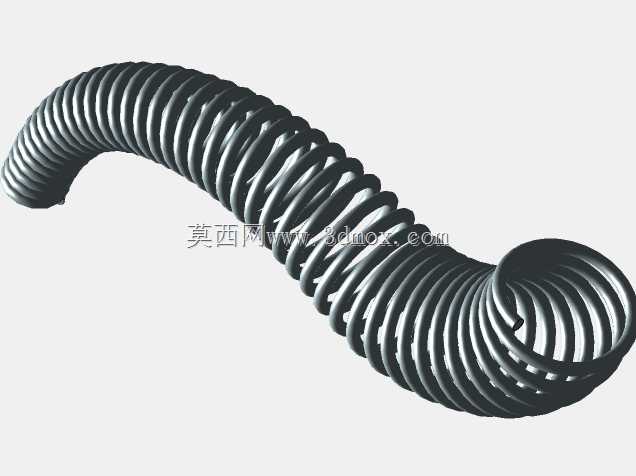

　　做了快十年结构设计，碰到过不少需要在狭小异形空间里实现弹性复位、缓冲吸能的工况，常规圆柱螺旋弹簧要么安装空间塞不下，要么力值曲线匹配不上动作行程，这种异形复合弯曲弹簧就是为这类受限空间工况开发的弹性构件。这类构件最常见的应用场景，是小型精密器械的内部复位结构，比如牙科治疗设备里的白齿咬合复位组件、手持电动工具的扳机缓冲结构、小型自动化设备的异形轨迹复位机构，还有部分特种锁具的弹性锁止结构，这些场景的共性就是安装腔不是规则的直筒空间，弹性件需要顺着腔体的弯曲走向布置，同时还要保证全行程内的弹力输出稳定，不会因为自身弯曲出现卡滞、力值突变的问题。从功能特性上看，这个构件和常规直弹簧最大的区别，是它的螺旋簧体本身沿空间曲线排布，

　　两端的收口环是专门做的安装定位结构，不需要额外加装弹簧座就能直接卡接在安装位的定位柱上，减少了装配零件数量，也避免了弹簧座占用额外空间。簧体的螺距是经过变距调校的，在初始压缩段力值上升平缓，不会出现刚触碰就有很大反力的生硬感，到行程末端力值线性提升，既能保证复位动作的顺畅，又能在到位时提供足够的锁止/复位推力，不会出现行程末端弹力不足导致的复位不到位问题。设计这类异形弹簧的时候，首先要做的是逆向拟合安装腔的空间走线，不能先画弹簧再凑空间，必须先把安装边界的三维曲线提取出来，以这条空间曲线作为簧丝的缠绕中心轨迹，再根据需要的力值计算簧丝直径、弹簧中径、有效圈数。这里要特别注意弯曲段的曲率半径，不能小于弹簧中径的1.2倍，

　　不然缠绕的时候簧丝会出现应力集中，反复压缩几次就会在弯曲内侧出现疲劳裂纹，直接断裂失效。两端的收口环要做磨平处理，和安装定位柱的配合间隙控制在0.1mm到0.15mm之间，间隙太小装配的时候会卡滞，间隙太大弹簧工作的时候会出现径向窜动，蹭到安装腔内壁产生异响，还会磨损簧体表面的防锈层。外形尺寸上，这个构件的整体投影长度要比安装腔的直线距离短2mm左右，预留出装配公差和工作时的轴向窜动量，簧体的最大外径要比安装腔的最小内径小0.8mm以上，避免弯曲段的簧圈和腔壁发生摩擦。安装边界方面，两端定位柱的插入深度不能小于收口环线径的1.5倍，定位柱的端部要做R0.5的倒角，方便装配时快速导入，同时要注意安装腔内壁不能有尖锐的分型线、毛刺，

　　不然弹簧往复运动的时候会被刮伤镀层，时间长了会出现锈蚀，影响弹力稳定性。另外在建模的时候，要做全行程的干涉检查，模拟弹簧从自由状态到最大压缩状态的形变过程，确认每一圈簧丝在弯曲段都不会发生并圈蹭碰，尤其是曲率最大的弯段位置，要适当加大局部螺距，给簧丝形变预留足够的间隙，不然工作的时候簧圈互相摩擦，不仅会产生异响，还会磨损簧丝，大幅缩短使用寿命。这类异形复合弹簧的材质一般选用碳素弹簧钢丝或者65Mn弹簧钢，表面做镀锌或者达克罗处理，防锈能力能满足常规工业环境的使用要求，如果是用在医疗设备上，还会换成304不锈钢材质，满足耐腐蚀和卫生要求。和常规直弹簧相比，这种异形结构的弹簧不需要额外的导向机构，自身就能顺着安装腔的轨迹形变，非常适合空间紧凑、轨迹异形的复位、缓冲场景，能大幅简化周边结构的设计，减少整机的零件数量，提升装配效率。
