无电机压缩空气驱动小型锻造炉结构

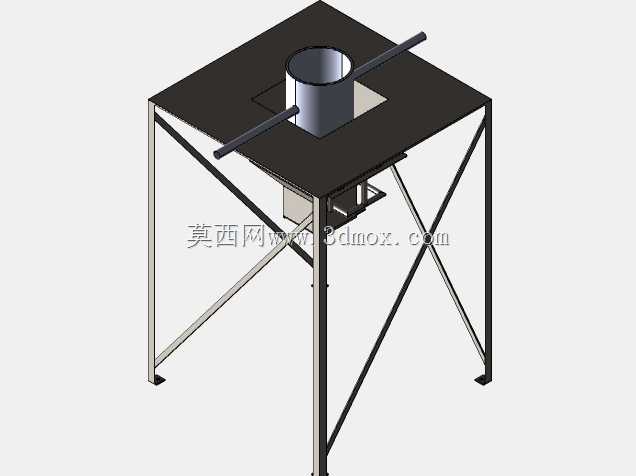

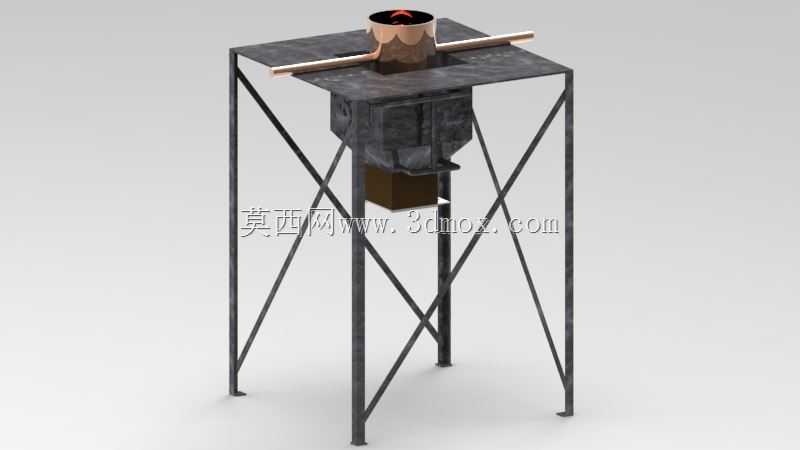

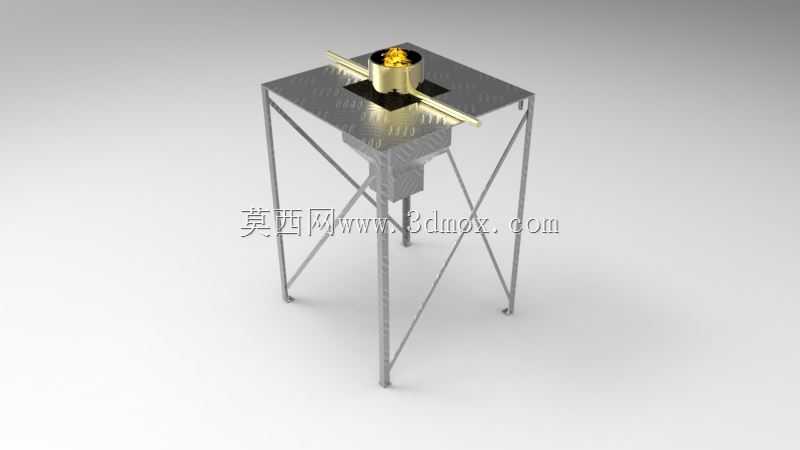

　　这款小型锻造加热设备的设计初衷，是适配已配置稳定压缩空气气源的加工场景，省去独立鼓风电机与配套电气控制单元的配置成本与安装空间，在小型五金加工、手工锻打工坊、维修站点这类场景中，无需额外布设动力电路即可完成金属工件的加热作业。设备整体采用支架式落地结构，四条细长支腿采用三角斜撑加固，支腿底部预留水平调节脚垫的安装位，可适配不平整的车间地面，安装时仅需保证炉台平面水平度误差不超过2mm/m即可，无需额外浇筑混凝土基础，整体占地尺寸控制在0.6㎡以内，炉台操作面高度设置为0.85m，匹配成年操作人员站立作业的舒适高度，长时间进行工件取放、锻打转移操作时不易产生肢体疲劳。炉体核心加热区设置在方形金属台架的中心位置，

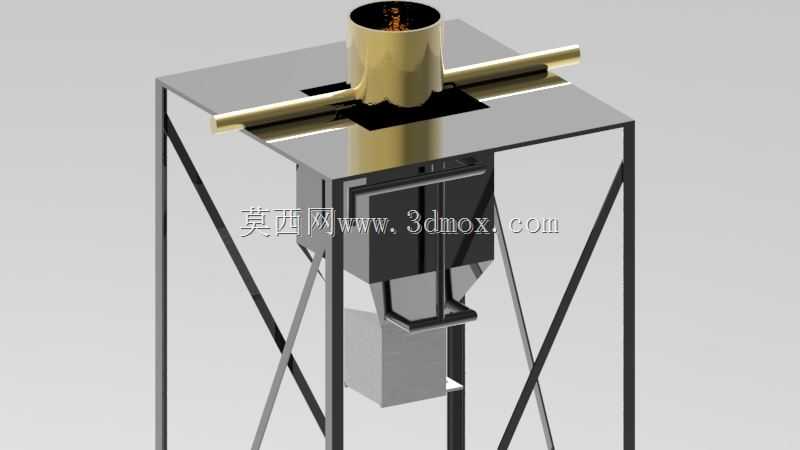

　　台架表面采用耐高温钢板拼接，边缘做折边强化处理，可临时放置待加热工件、锻打夹持工具，台架中心开设方形安装孔用于固定炉衬与坩埚，炉衬采用耐高温耐火材料浇筑成型，可承受1200℃以上的持续高温，坩埚采用耐高温合金材质，可容纳小型钢件、铜件、金银饰件的加热需求，单次可加热工件最大尺寸不超过100mm100mm150mm，适配小型手工锻打、金属试样加热、首饰加工等小批量加热场景。设备的鼓风结构完全依托外接压缩空气驱动，在炉体下部设置压缩空气接入管路与气流分配腔，通过压缩空气的射流效应带动炉内空气循环，为燃料燃烧提供充足氧气，无需额外配置电动鼓风机，接入端设置手动流量调节阀，可根据加热温度需求调整压缩空气进气量，进而控制炉内燃烧强度，

　　压缩空气接入压力适配车间常规0.4-0.6MPa的气源压力范围，无需额外配置增压或减压装置。炉体两侧预留长条形操作豁口，可配合长柄夹持工具完成工件的翻转、取放操作，豁口位置做圆弧倒角处理，避免操作过程中剐蹭工具或划伤操作人员，支架下部的斜撑结构除了强化整体机架稳定性之外，还可临时悬挂火钩、夹钳等操作工具，减少操作台面的杂乱堆放。从结构设计逻辑来看，这款设备完全剔除了非必要的电气组件，整体结构没有易损的电机、电路控制部件，日常维护仅需定期清理炉内积灰、检查压缩空气管路密封性即可，故障率远低于带电动鼓风的同规格锻造炉，在气源稳定的场景下可实现长时间连续作业。设备安装时仅需将支架组装完成后固定炉体，接入压缩空气管路即可投入使用，

　　无需专业电工进行电路接线作业，整体拆装流程可在30分钟内完成，也适合需要临时转移作业点位的流动加工场景使用。炉台表面的耐高温钢板厚度设置为5mm，可承受工件放置时的冲击载荷，不会因为长期放置高温工件产生明显变形，支腿采用20mm方管焊接成型，整体承重可达到150kg以上，完全满足炉体、燃料、工件的总承重需求，不会出现支架失稳变形的问题。气流分配腔的出口采用倾斜角度设计，吹出的气流可在炉内形成旋流效果，让燃料燃烧更充分，减少烟气溢出，同时保证炉内温度场均匀，避免工件局部加热不均影响锻打质量。
