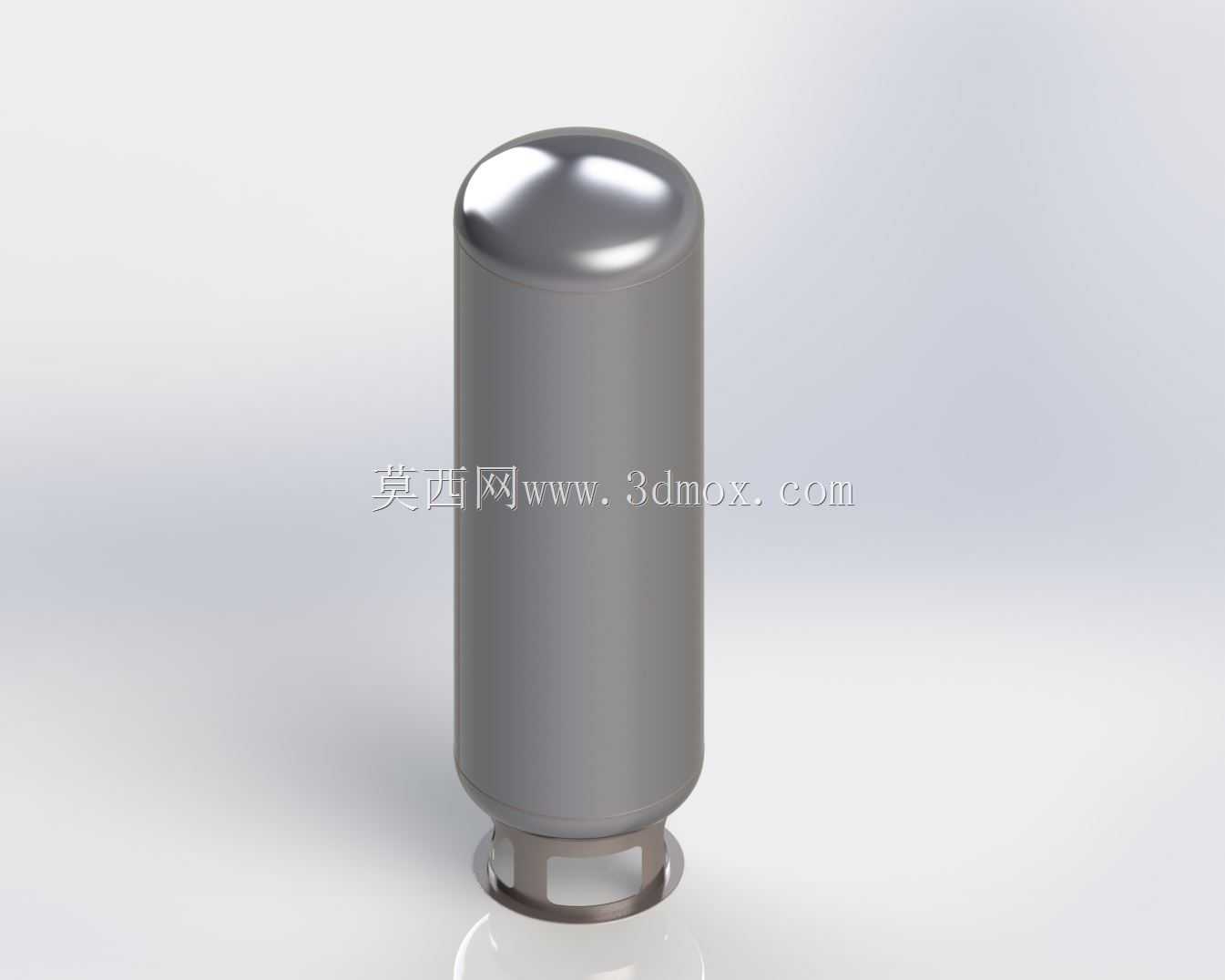

立式承压储液罐体结构设计方案

　　在商用建筑配套的动力供给系统里，这类立式承压储液罐体常被布置在地下设备层、屋面设备区或是后勤动力站房内，核心作用是缓冲压缩空气、冷媒水或是生活供水系统的压力波动，避免管网压力骤升骤降导致的管路接头渗漏、末端用水用气设备启停频繁的问题，尤其在综合类商业酒店这类用气用水点位分散、高峰时段负荷波动大的场景中，这类罐体是系统稳定运行不可或缺的核心配套部件。从结构设计逻辑来看，罐体主体采用等径直筒搭配上下标准椭圆封头的构型，这种构型并非随意选择，而是经过应力分布校核后的结果——椭圆封头在承压状态下的薄膜应力分布更为均匀，相较于平盖封头能大幅降低端部应力集中系数，不需要额外在封头与筒身连接处增设过厚的加强筋结构，既能控制整体制造成本，也能减少焊接作业量，降低焊缝处的应力腐蚀风险。筒身部分的壁厚取值需要匹配额定工作压力下的强度要求，建模时特意在筒身底部预留了标准管路接口的安装平面，可根据实际项目需求对接进液、出液、排污、泄压、压力检测等不同功能的管路，不需要后期在现场额外切割开孔破坏罐体整体结构强度。底部的支撑结构采用带镂空的圈式支座，这种支座设计和常见的三腿式支撑不同，圈式支座与罐体底部封头的焊接接触面积更大，支撑受力更为均匀，能将罐体满载时的总重量均匀传递到安装基础面上，避免局部压强过大导致基础沉降不均的问题；支座上的镂空结构一方面是为了减少支座自身的材料用量，另一方面也给底部排污管路、检测仪表的安装预留了操作空间，

　　后期运维人员可以直接通过镂空区域完成底部阀门的操作、仪表的校准更换，不需要额外预留过大的设备周边操作间距，能有效压缩设备站房的空间占用。在建模过程中，所有的焊缝位置都做了平滑过渡处理，没有出现尖锐的直角衔接结构，这是因为承压设备的直角位置在长期交变压力作用下很容易萌生疲劳裂纹，平滑的圆弧过渡能引导应力流均匀传递，延长罐体的实际使用寿命。罐体顶部的封头位置预留了安全附件的安装接口，可匹配安全阀、压力表、压力传感器等不同安全监测附件，接口的尺寸采用通用的管路标准规格，不需要额外定制转接头就能完成配件装配，适配市面上绝大多数通用规格的安全附件。从安装边界来看，这类立式罐体的安装需要保证基础面的水平度误差控制在允许范围内，

　　支座与基础之间可通过地脚螺栓完成固定，避免设备运行过程中因为管路振动产生位移；罐体的外围需要预留不小于常规运维操作的空间，尤其是顶部安全附件的位置，要保证运维人员能站在操作平台上直接完成安全阀的校验、压力表的更换作业。在实际系统运行过程中，这类罐体除了稳压缓冲的作用外，还能起到一定的介质沉降分离作用，压缩空气系统中携带的冷凝水、供水系统中裹挟的少量杂质会在罐体内部流速降低的状态下自然沉降到罐体底部，通过底部的排污阀定期排出即可，减少杂质进入后端设备造成的卡堵、磨损问题。建模时对罐体的内外表面都做了光滑处理，没有多余的凸起或是凹陷结构，这种设计一方面是为了减少罐体内部介质流动的阻力，避免杂质在罐体内部的死角位置堆积，

　　另一方面也方便后期的清洁与防腐作业，光滑的外表面涂刷防腐涂层时附着力更为均匀，不容易出现涂层鼓包、脱落的问题。不同于大型工业现场使用的超大容积储罐，这类中等容积的立式罐体更适配商用建筑、中小型生产车间的配套动力系统，整体构型紧凑，占地面积小，运输过程中不需要拆解，可以整体吊装到位，现场安装只需要完成管路对接和地脚固定就能投入使用，大幅缩短现场施工的周期。在结构细节上，筒身与封头的连接位置采用的是对接焊结构，建模时特意还原了焊接坡口的结构形式，能给实际生产加工提供准确的焊接工艺参考，避免加工时因为坡口尺寸不对导致的焊接强度不足、焊穿等问题；底部支座与罐体封头的连接位置也做了加强过渡，避免满载时支座与封头连接处出现局部变形。
