方型贴片弹簧生产用自动焊接机

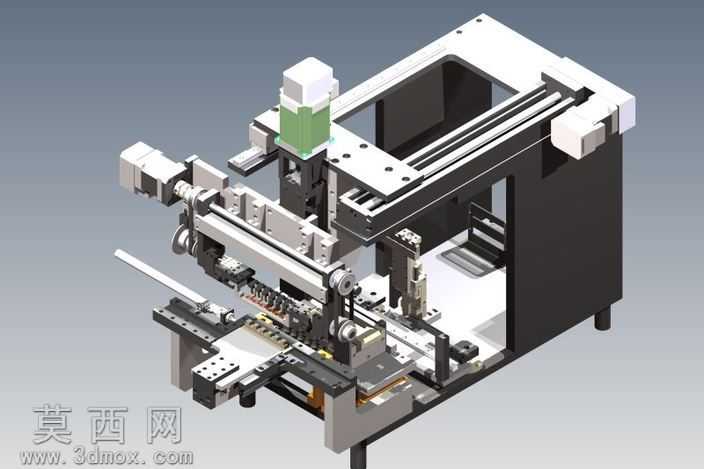

本模型为方型贴片弹簧量产专用的自动焊接机三维设计成果，建模阶段严格遵循精密电子零部件生产设备的设计规范，对设备各功能模块进行1:1等比例还原。建模过程中优先梳理设备的核心功能逻辑，将整机拆分为床身机架、多轴移送模组、焊接执行单元、工件定位载具、物料导向组件五大核心模块，各模块间的装配关系完全匹配实际设备的组装公差要求，运动部件的行程限位、安装基准面、连接孔位均经过反复校验，确保虚拟装配无干涉、运动逻辑可顺畅运行。材质与渲染层面，针对不同部件的实际加工材质赋予对应视觉属性：床身机架采用哑光黑色冷轧钢板材质，凸显设备的厚重稳定性；直线导轨、传动丝杆、安装面板等机加工件赋予银灰色金属磨砂质感，还原精密机加工零件的表面特征；焊接执行端的绝缘部件、缓冲组件分别赋予工程塑料、弹性体材质，不同材质的色彩、反光度、粗糙度参数经过多轮调试，渲染输出的效果图可清晰区分各功能部件，直观呈现设备的整体布局与细节特征。结构设计上，设备采用龙门式双轴移送架构，横向移送模组搭载高精度直线导轨与同步带传动机构，可带动焊接执行端完成水平方向的精准位移；纵向移送机构负责工件载具的步进送料，确保每个待焊接工位可精准对齐焊接头；工件定位载具设计有与方型贴片弹簧轮廓完全匹配的定位槽，可实现待加工工件的快速装夹与精准定位，避免焊接过程中出现工件偏移；焊接执行单元集成了焊头升降机构、压力微调组件，可根据焊接工艺需求调整焊接压力与下压行程，保障焊接质量的一致性。设计思路围绕方型贴片弹簧的小尺寸、高精度量产需求展开，摒弃传统人工焊接的低效与品质不稳定问题，通过自动化移送、精准定位、参数可控的焊接执行机构，实现方型贴片弹簧焊接工序的全自动化运行，设备结构紧凑，各功能模块布局合理，既预留了维护保养的操作空间，也尽可能压缩设备占地面积，适配精密电子零部件生产车间的紧凑布局需求，模型完整还原了设备的所有结构细节，可作为同类精密焊接自动化设备的设计参考，也可用于设备组装培训、生产工艺演示等场景。
