撬装式苦咸水反渗透水处理集成装置

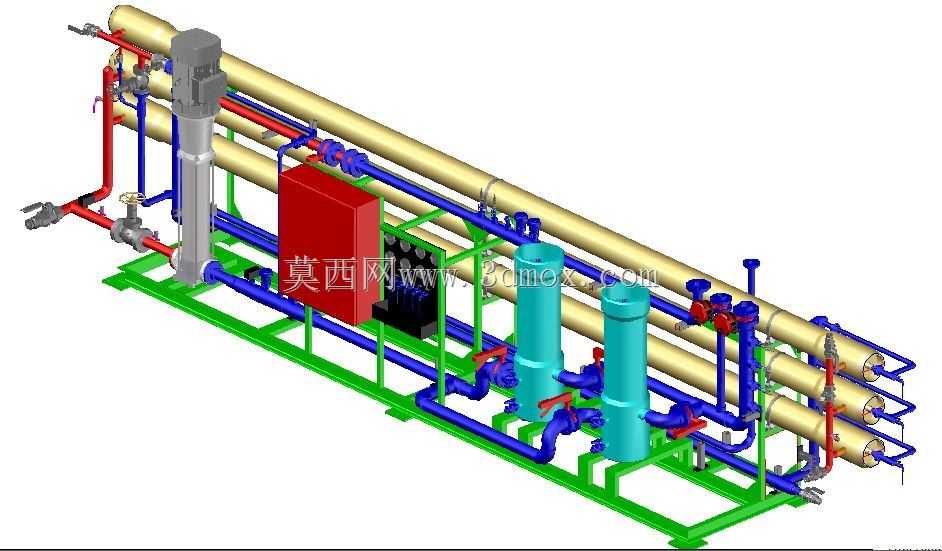

　　这套集成式水处理装置针对中小规模工业净水、苦咸水淡化场景设计，采用撬装一体化布局，所有功能部件均集成在统一的钢制焊接底座上，省去现场分散安装的管路对接、基座校准工作量，到场后仅需连接进出水主管路、供电线路即可投入运行，适配野外作业站点、中小型工业厂区、偏远地区供水站等现场安装条件有限的使用场景。从结构布局来看，装置沿底座长度方向排布核心处理单元，前端设置立式高压给水泵单元，泵体采用立式管道泵结构，进出口直接与主管路对接，减少弯头带来的沿程压力损失，泵体周边配置手动截止阀、止回阀与压力检测接口，方便日常运维时切断管路、检测泵组运行压力，止回阀的设置可以避免停机时管路内高压水倒流造成泵叶轮反转损伤。紧邻泵组的是预处理过滤单元，

　　两台立式圆柱形过滤罐体采用并排布置，罐体通过卡箍结构固定在底座的预制安装位上，罐体进出口配置手动球阀与排污管路，可根据进水水质差异装填多介质滤料、保安过滤滤芯，提前截留进水中的大颗粒杂质、悬浮物，避免大颗粒物质进入后续反渗透膜组件造成膜面划伤。装置中后段平行排布多支卧式反渗透膜壳，膜壳采用管卡固定在底座的横向支撑梁上，每支膜壳端部配置端盖与产水、浓水汇集管路，不同膜壳之间通过高压管路并联连接，进水经高压泵升压后均匀分配到各支膜壳内，通过反渗透膜的筛分作用脱除水中的盐分、微生物、有机物等杂质，产水汇集到产水母管输出，浓缩后的浓水则通过浓水管路排出，浓水管路上设置调节阀，可根据运行工况调整浓水排放比例，控制膜组件内的水流流速，

　　避免浓差极化造成膜面结垢堵塞。整套装置的管路采用分色设计，高压进水段、产水段、浓水段采用不同颜色的管路标识，方便运维人员快速识别管路功能，管路转弯处采用标准弯头对接，所有法兰连接位置均预留密封垫安装位，高压管路段额外设置管卡固定在底座支架上，避免设备运行时管路振动造成接口渗漏。底座采用型钢焊接成型，底部预留叉车孔位，方便短距离转运与吊装就位，底座表面做防腐涂装处理，适配潮湿、多腐蚀介质的安装环境。电控单元采用独立箱体安装在泵组侧方，箱体与各用电部件之间的走线通过底座内部的走线槽排布，避免线缆外露造成磕碰损伤，箱体面板预留运行状态指示灯、操作按钮与参数显示窗口，可实时监控进水压力、产水流量、运行状态等核心参数。

　　在设计过程中充分考虑运维操作空间，各阀门操作手柄位置均预留足够的操作间隙，过滤罐体、膜壳端盖位置预留拆装空间，无需额外拆除周边部件即可完成滤料更换、膜元件装填等日常维护作业，装置整体的安装边界充分适配标准集装箱运输尺寸，可直接通过普通货运车辆完成长途转运，无需定制特殊运输方案。
