单工位自动反冲洗过滤装置结构设计

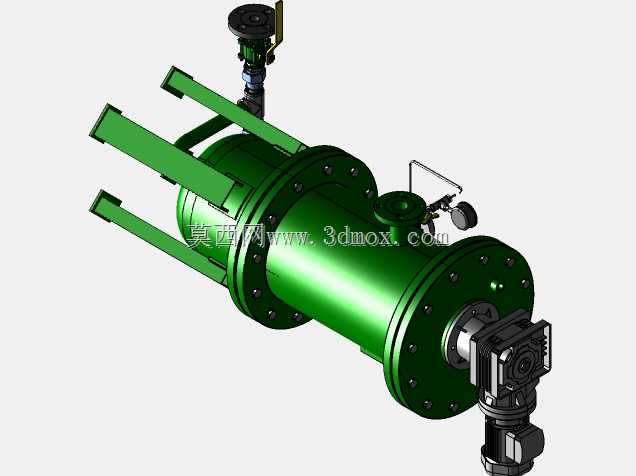

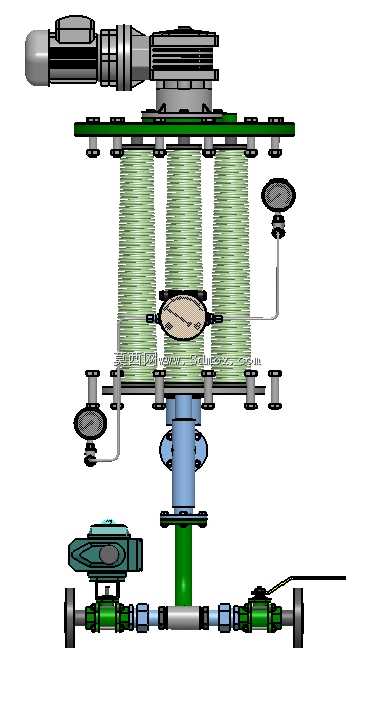

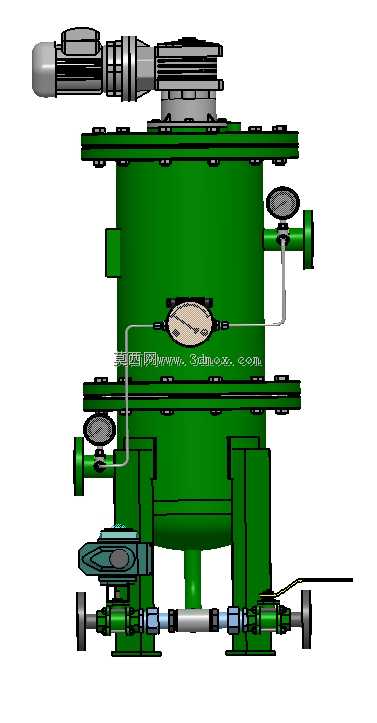

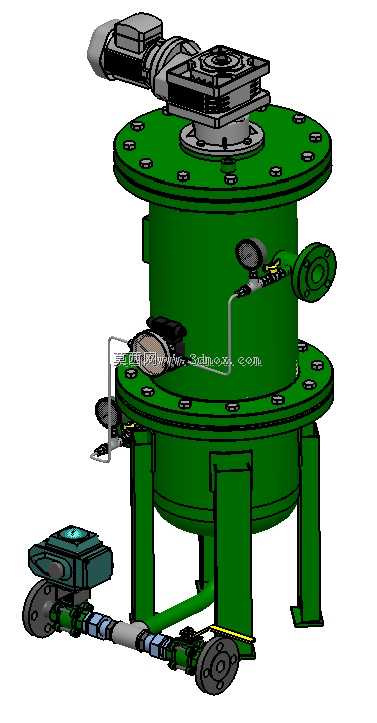

　　在液压润滑系统、工业循环水系统、工艺流体输送管路中，流体介质的清洁度直接决定下游设备的运行寿命与故障频次，传统过滤器需要停机拆解更换或清洗滤芯，会造成整条工艺线非计划停机，带来产能损失与人工维护成本，单工位自动反冲洗过滤装置正是针对这一痛点开发的在线过滤设备，可在不中断主流程输送的前提下完成滤芯的自清洁作业，适配冶金、石化、电力、工程机械液压系统等多场景的连续生产需求。从结构设计逻辑来看，该装置采用顶部驱动执行机构与下部阀体集成的布局，顶部的电动执行单元内置减速机构与位置反馈组件，输出轴直接连接阀体内的流道切换构件，省去了额外的传动连杆结构，既压缩了整体安装高度，也减少了传动环节的间隙误差，保证流道切换的位置精度。阀体部分采用法兰接口作为主流道连接端，法兰端面的密封槽尺寸符合通用管路法兰标准，可直接与同通径的工业管路对接，无需额外加工过渡接头；侧部的反冲洗排污接口采用螺纹加活接的组合结构，方便排污管路的快速装拆，活接内置的密封垫可补偿管路安装时的同轴度误差，避免强行对接造成的密封件剪切损伤。过滤核心的滤芯采用径向折叠结构，在有限的壳体内腔中最大化过滤面积，降低正常过滤工况下的流阻损失，滤芯与壳体的配合采用上端定位销、下端承插的安装方式，更换时只需拆开下端盖即可抽出滤芯，无需拆解顶部执行机构与主法兰连接螺栓，大幅缩短后期维护的作业时间。反冲洗功能的触发逻辑基于滤芯上下游的压差检测，当滤芯表面截留的污染物累积到一定厚度，

　　流道通流面积减小造成上下游压差升高到设定阈值时，控制器输出信号驱动顶部电机运转，带动内部流道切换阀转动，将单组滤芯的过滤腔与主流程隔断，同时连通反冲洗介质通路与排污通路，利用系统自身的清洁流体反向穿过滤芯，将附着在滤芯内表面的污染物冲刷下来从排污口排出，整个反冲洗过程持续2-3秒即可完成，之后阀组自动复位到正常过滤工位，全程无需人工干预，也不会造成主流程的供液中断。在安装边界设计上，该装置的重心集中在阀体与执行机构的连接轴线上，安装时只需保证主法兰与管路的同轴度偏差在1.5mm以内，法兰螺栓采用对角分次拧紧的方式，避免密封面受力不均造成泄漏；顶部执行机构的上方预留不小于200mm的检修空间，方便后期打开执行器端盖调试位置开关，

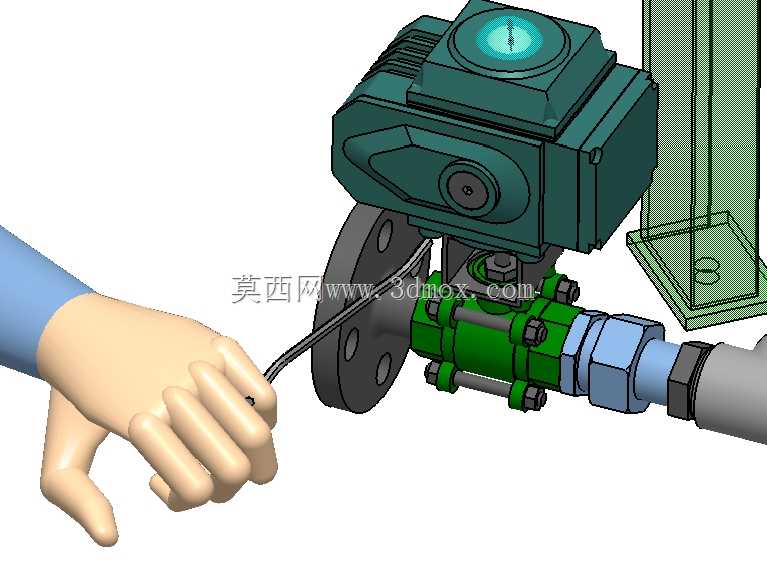

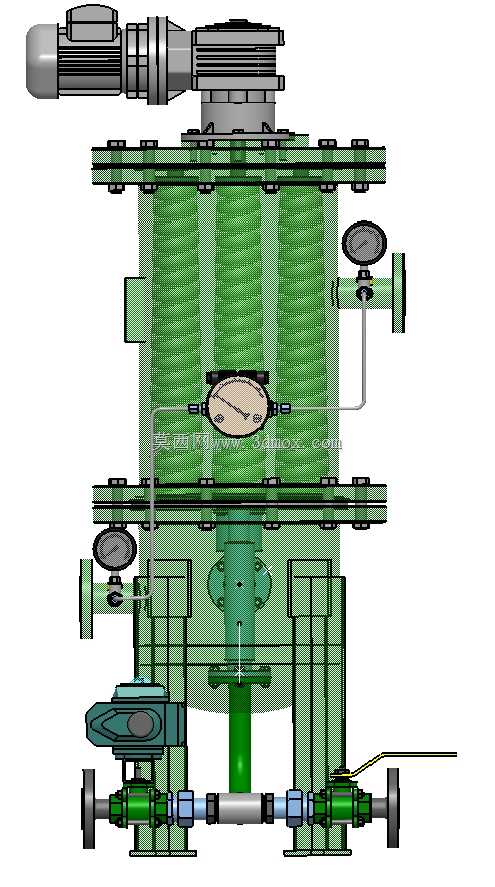

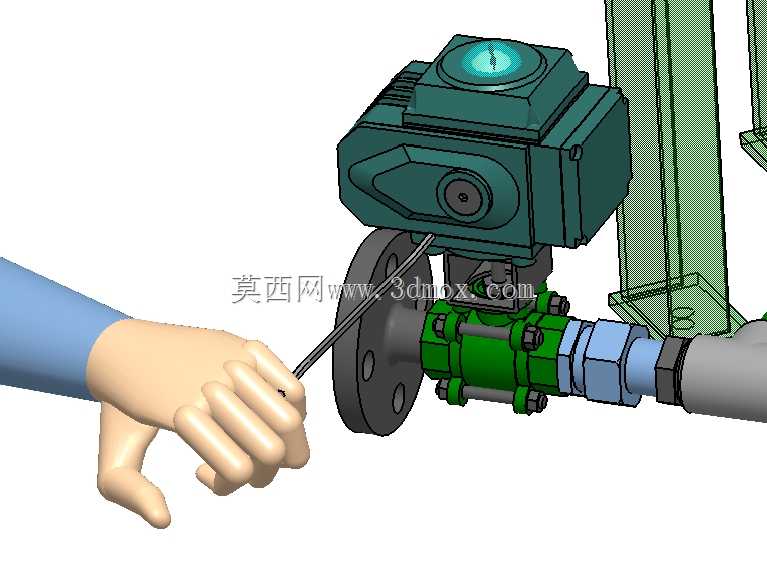

　　侧部排污口预留至少100mm的操作空间用于活接的拆装作业。装置的外接控制线缆采用防水接头引入执行机构接线腔，接线腔与流道腔体之间采用双重密封隔离，即使出现阀体内微渗也不会造成电路短路故障。从流体流道的设计细节来看，正常过滤工况下，流体从壳体底部入口进入腔体，沿壳体内壁环向均匀分布后穿过滤芯，杂质被截留在滤芯内表面，清洁后的流体汇集到中部出口流道送出，这种下进上出的流道设计可避免流体直接冲击滤芯造成局部载荷过大，同时大颗粒杂质可在重力作用下沉降到壳体底部的沉渣区，减少滤芯表面的负载；反冲洗工况下，流道切换后清洁流体从出口侧反向进入滤芯内部，沿滤芯径向由内向外冲刷，将截留在滤芯内表面的杂质冲起，随反冲洗流体从排污口排出，

　　反向流道的通径设计为过滤流道通径的1.2倍，保证反冲洗时的流速达到剪切污染物所需的阈值，避免冲洗不彻底造成滤芯堵塞累积。在密封结构设计上，所有动密封位置均采用带防尘圈的组合密封圈，既可以阻止流体介质泄漏，也可以避免外界粉尘进入执行机构的传动腔，静密封位置采用耐油橡胶垫或金属缠绕垫，根据输送介质的特性可适配不同材质的密封件，满足矿物油、水基乳化液、工业清水等多种介质的使用需求。整个装置的结构集成度较高，无需额外配套反冲洗泵、独立清洗管路等附属设备，直接串接在主管路中即可完成安装，相比多工位转臂式反冲洗过滤器，单工位结构的运动部件更少，故障点相应减少，更适合安装空间紧凑、维护可达性较差的管路场景，比如工程机械的液压系统回油管路、中小型循环水系统的主管路过滤工位，在保证过滤精度的前提下，可将滤芯的更换周期延长3-5倍，大幅降低日常维护的人工与耗材成本。
