保时捷944悬架弹簧板结构设计

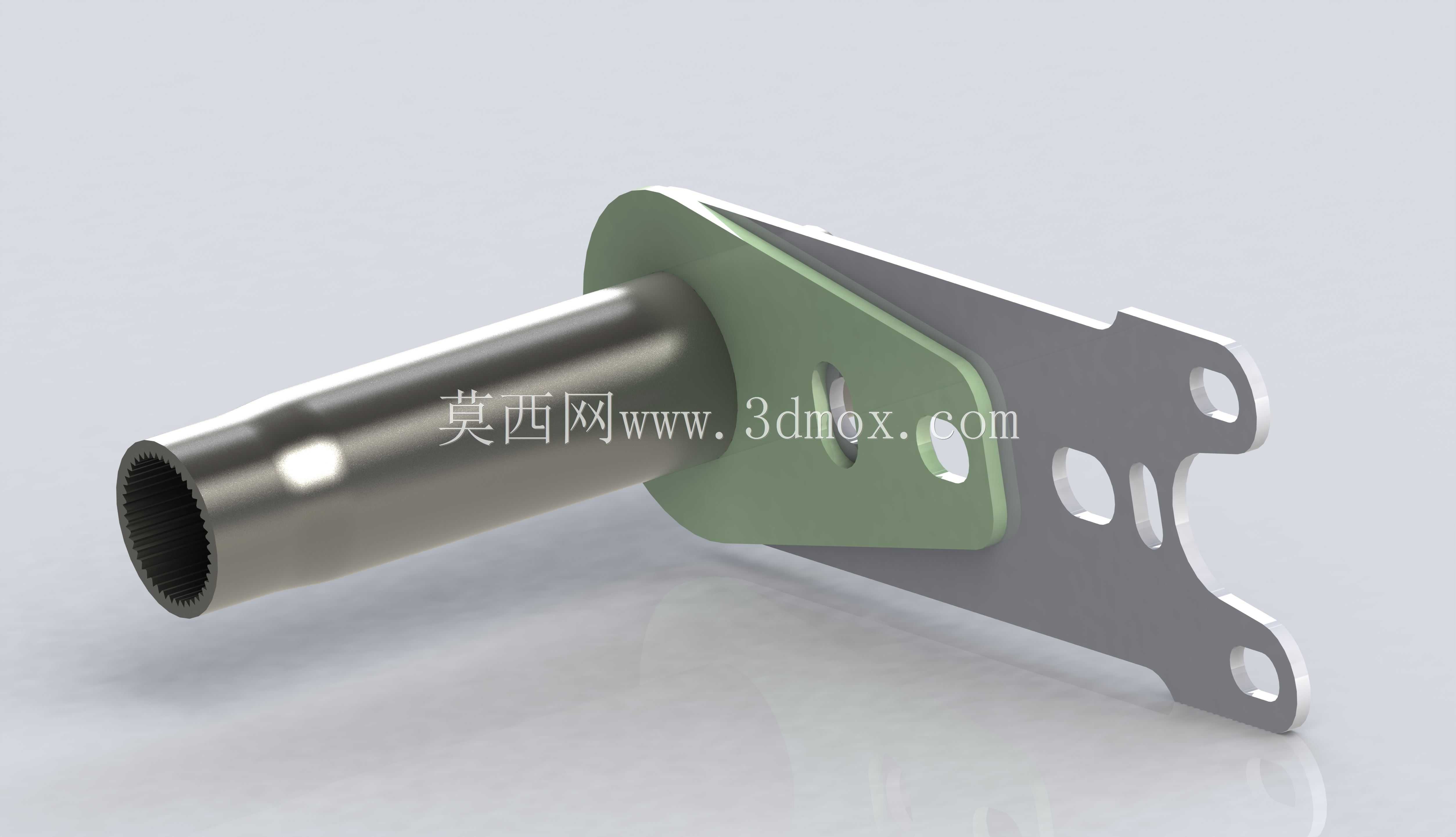

　　在经典后驱跑车的底盘悬架系统中，弹簧板作为承担载荷传递、缓冲路面冲击的核心弹性承载部件，其结构设计直接决定了车辆行驶过程中的操控稳定性与乘坐舒适性，本次呈现的弹簧板结构适配保时捷944车型的后悬布置需求，是兼顾承载强度与弹性形变特性的专用底盘零件。从实际装车场景来看，该零件安装于后悬架与车身底盘的连接位置，一端通过花键轴结构与悬架摆臂的铰接座配合，花键段采用细密渐开线齿形设计，能够在传递大扭矩载荷的同时避免连接位置出现松旷间隙，花键根部设计有环形退刀槽与密封环安装位，可适配原厂橡胶防尘套的装配需求，阻挡行车过程中泥沙、水渍进入铰接摩擦面，延长铰接衬套的使用寿命。弹簧板的板体采用变截面冲压成型结构，

　　不同区域的厚度根据应力分布仿真结果做差异化设计，靠近铰接端的板体厚度更大，承担主要的弯曲载荷，板体上开设的多个异形减重孔并非随意布置，每个孔的位置都经过拓扑优化计算，在不降低整体结构强度的前提下削减非承载区域的材料重量，同时这些孔位也作为安装定位孔与管线固定位使用，可适配刹车管路、手刹拉线的固定卡扣安装，避免底盘管线在车辆行驶过程中出现晃动干涉。板体的末端采用分叉式连接结构，两个分叉臂上分别开设圆形连接孔，用于与车身侧的减震器支座、横向稳定杆连杆做铰接连接，分叉位置的圆弧过渡经过应力集中系数校核，避免车辆经过颠簸路面时板体在交变载荷作用下出现疲劳断裂。从设计思路层面，该弹簧板并非采用传统多片钢板弹簧的叠片结构，

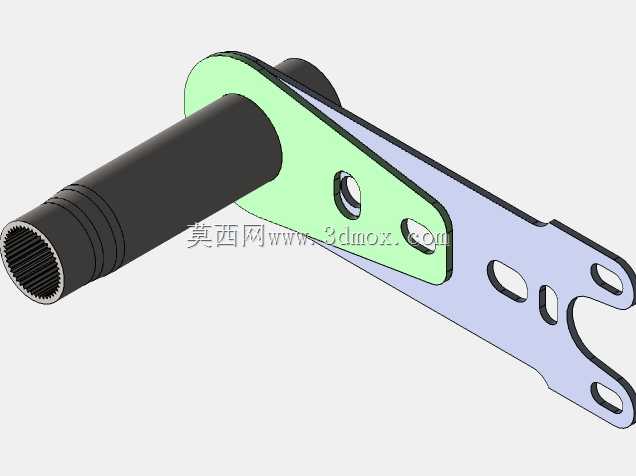

　　而是采用单片变刚度弹性钢板设计，板体的曲面弧度经过动力学仿真调校，在车辆空载状态下提供适中的悬架刚度，保证过弯时的侧倾支撑性，当车辆经过大冲击路面、悬架行程被大幅压缩时，板体的接触区域会逐步贴合，提供非线性递增的刚度特性，避免悬架击穿。板体表面的不同颜色区域对应不同的表面处理工艺，浅绿色区域为电泳防腐层，覆盖板体的主要非配合面，抵御底盘行驶过程中的石子击打与雨水腐蚀，淡蓝色区域为精加工配合面，安装时需要与相邻的橡胶缓冲垫紧密贴合，保证载荷传递的均匀性。安装边界方面，该弹簧板的花键轴端直径、铰接孔中心距、板体整体宽度都严格匹配保时捷944原厂底盘的安装空间，装车时不需要对周边的悬架结构、车身钣金做任何修改，

　　花键轴的轴向定位台阶高度经过精确计算，安装到位后卡环槽刚好露出铰接座端面，可直接装入原厂轴向限位卡环，避免板体出现轴向窜动。在实际使用过程中，该弹簧板除了承担垂直方向的载荷缓冲之外，还能够传递纵向的驱动力与制动力，同时在车辆过弯时辅助限制车轮的横向位移，相比传统螺旋弹簧加独立连杆的悬架结构，这种弹簧板集成了部分连杆的导向功能，能够减少底盘零件数量，降低后悬的非簧载质量，提升车轮的贴地性能。板体上的每个开孔边缘都做了翻边或者倒角处理，一方面消除冲压加工产生的毛刺锐边，避免安装时划伤操作人员，另一方面提升开孔位置的结构刚度，避免长期受交变载荷作用出现孔位开裂。从建模细节来看，该结构完整还原了零件的所有工艺特征，包括花键的齿形参数、板体的曲面弧度、各个安装孔的位置公差、表面处理的区域划分，能够直接用于零件的逆向复刻、改装件开发或者底盘维修的参考，对于经典老车的底盘修复工作而言，这种高精度的结构模型能够帮助维修人员提前确认零件的安装匹配关系，减少实车试装的调整工作量。
