库尔特DX6机用精密台钳结构设计

　　在常规立式加工中心、数控铣床的工位配置中，机用虎钳是覆盖中小尺寸坯料夹持的核心工装，这款库尔特DX6台钳的结构设计，完全围绕批量机加工场景的重复装夹精度需求展开，区别于普通台虎钳的螺纹直驱结构，其钳体的受力传导路径做了针对性优化。从实际加工场景来看，这类台钳主要适配加工中心工作台的T型槽安装，固定钳身的底座安装孔位间距符合通用机床的槽距标准，安装时无需额外制作过渡转接板，直接通过T型螺栓即可完成锁紧固定，底座的水平基准面做了精磨处理，安装后钳口的平行度、垂直度公差可以控制在0.02mm以内，能够满足多数精密零件的粗、精加工装夹要求。

　　从功能特性上看，这款台钳的活动钳身采用了增力式的锁紧结构，相比普通平口钳，同等输入力矩下可以输出更大的夹持力，在铣削大余量钢件、铝合金件时，能够避免坯料受切削力冲击发生位移，同时钳身的导轨配合面做了耐磨处理，长期反复开合使用后，钳口的上抬量控制在极小范围内，不会因为频繁装夹导致夹持精度快速衰减。钳口部分采用了可更换式设计，标配的光面钳口适合夹持已加工表面，不会在工件表面留下较深的压痕，用户也可以根据加工需求更换软钳口、V型钳口，适配异形工件、轴类零件的装夹需求。

　　设计思路上，这款台钳没有采用复杂的液压或气动驱动结构，保留了手动操作的便捷性，同时通过内部的力放大机构弥补了手动夹持力不足的问题，整体结构的零件数量控制得非常精简，钳身主体采用高强度铸铁一体铸造成型，经过时效处理后消除内应力，避免长期使用出现形变。活动钳身与底座导轨的配合采用了燕尾槽加镶条的结构，通过调整镶条的锁紧螺丝，可以微调导轨的配合间隙，既保证活动钳身移动顺畅，又能消除配合间隙带来的装夹误差。钳体底部还设计了定位键槽，安装时可以配合机床工作台的定位键快速找正，大幅缩短工装校准的辅助时间，这一点在批量零件加工、频繁更换工装的场景下优势非常明显。

　　从安装边界与尺寸适配来看，这款6英寸规格的台钳，最大开口距离可以覆盖150mm左右的坯料装夹，钳口高度适配常规加工的工件抬升需求，不会因为钳口过高导致刀具干涉，也不会因为钳口过低无法稳定夹持较高的坯料。整体钳身的高度控制在合理范围内，安装在机床工作台上后，不会过多占用Z轴的有效行程，对于行程有限的中小型加工中心非常友好。钳体的排屑设计也做了考量，导轨面的缝隙处设计了挡屑结构，加工产生的铁屑不会轻易进入导轨配合面，日常维护只需要清理表面的切屑，定期加注润滑脂即可保持操作顺畅，不需要频繁拆解清理内部的卡屑。

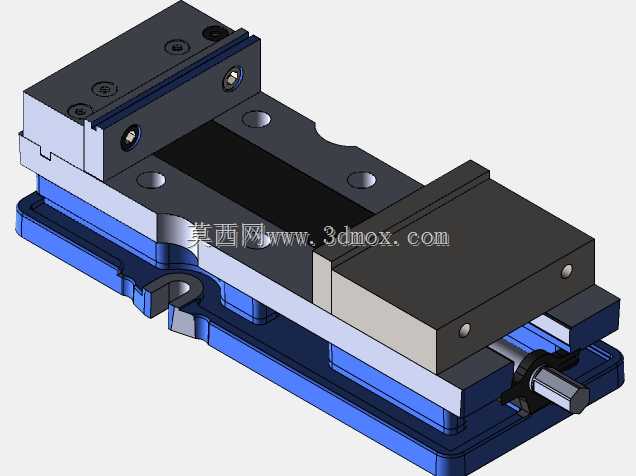

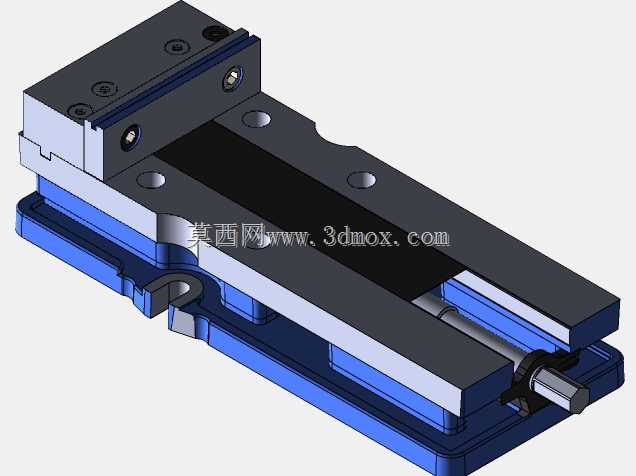

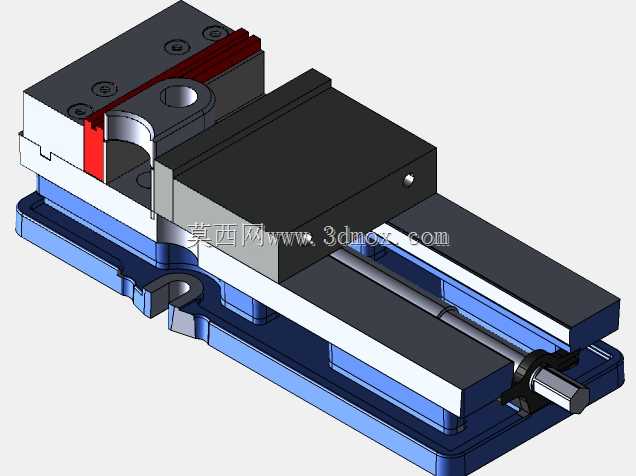

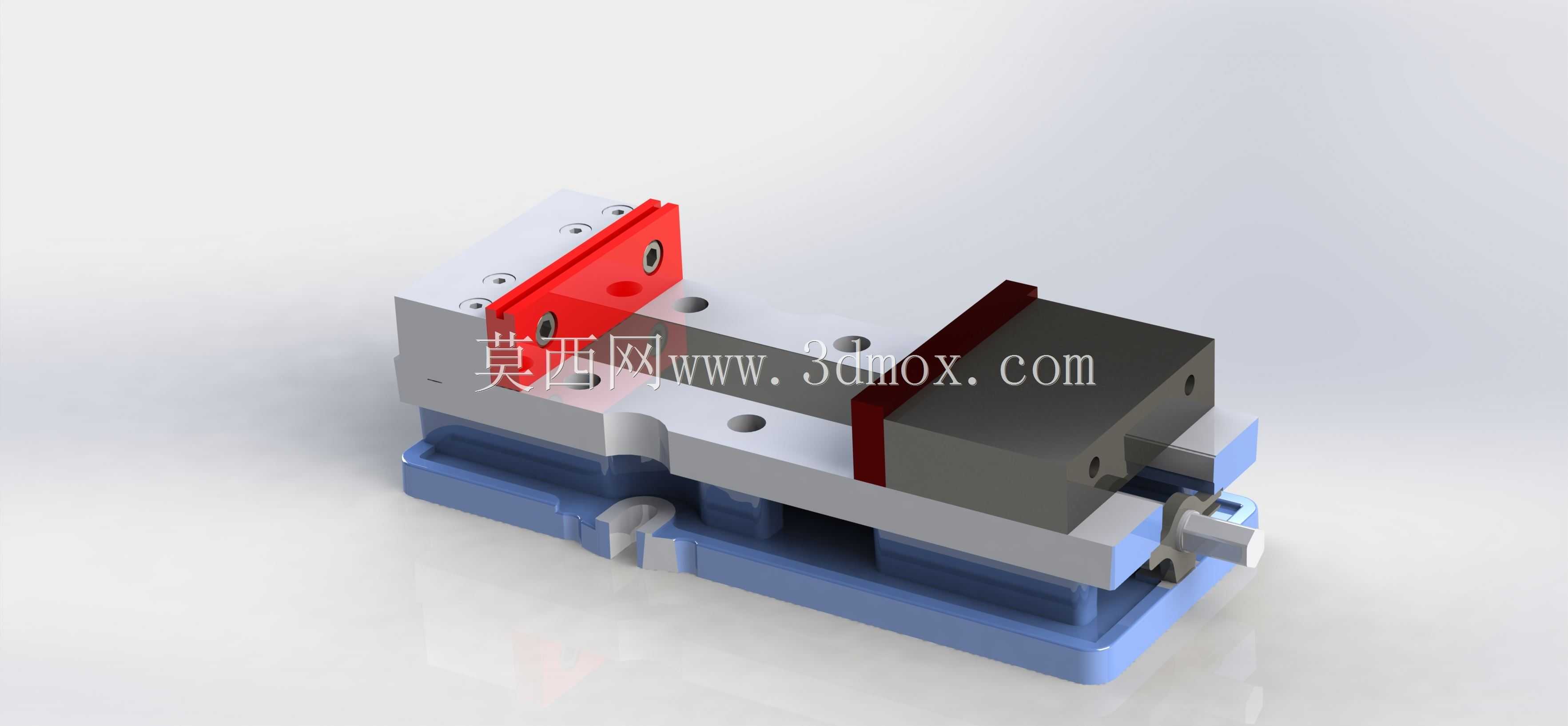

　　在实际CAM编程与FEA受力分析场景中，这款台钳的完整三维组件模型可以直接导入编程环境，模拟真实的装夹状态，编程人员可以提前预判刀具与钳身的干涉位置，避免实际加工中出现撞机风险，同时也可以通过装配模型分析夹持力作用下的工件形变，优化走刀路径与切削参数，对于需要做多工序加工的零件，还可以模拟多工位装夹的布局，提前验证工装排布的合理性，减少现场调试的时间成本。不同于简化的虎钳模型，这款模型还原了所有的装配细节，包括锁紧机构的传动零件、钳口的安装螺丝、底座的安装孔位等结构，在做虚拟加工仿真时，能够完全复现真实台钳的空间占位，仿真结果的参考价值更高。

　　从长期使用的角度来看，这类精密机用虎钳的结构可靠性非常高，所有受力部件的强度都经过冗余设计，即使在重载切削场景下，钳身也不会出现开裂、形变的问题，活动钳身的锁紧机构采用了机械自锁结构，即使加工过程中出现振动，钳口也不会发生松动，能够有效保障加工过程的安全性。对于工装设计人员来说，参考这款台钳的结构，可以快速衍生出适配不同加工场景的专用夹具，比如在固定钳身上加装定位挡块，实现工件的快速定位，或者配合多台同型号台钳在工作台上排布，实现多工件的同时装夹，提升批量加工的效率。
