大众汽车底盘反向工程结构件

　　这套底盘结构件的三维建模工作，核心是服务于整车底盘系统的逆向开发场景，在整车改型、旧款车型配件复刻、底盘性能优化的项目中，这类反向工程的结构数据能直接为后续的结构校核、受力仿真、配件开模提供精准的三维基准。从实际装车用途来看，该构件承担着底盘前副车架区域的承载与连接功能，一端对接车身纵梁的安装点位，另一端衔接悬架摆臂与转向机构的固定支座，日常行驶中需要传递车轮传来的纵向、侧向冲击力，同时缓冲部分路面颠簸带来的交变载荷，是底盘承载体系里的核心受力构件之一。

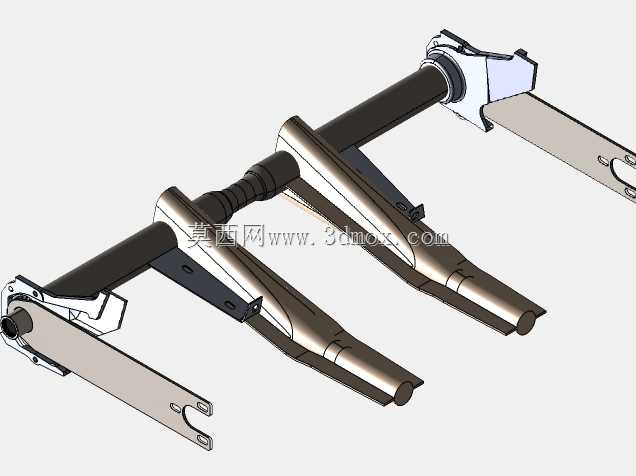

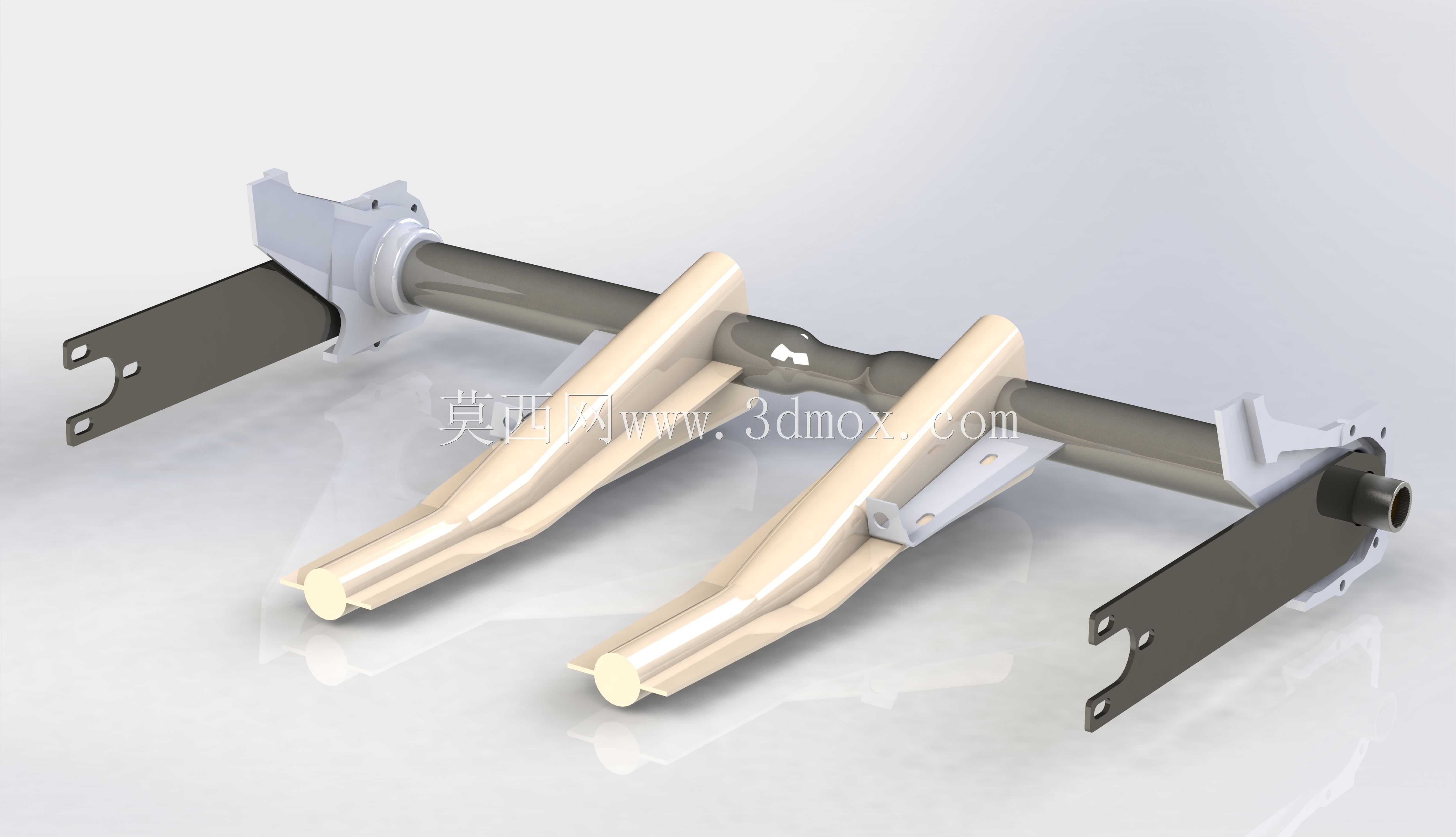

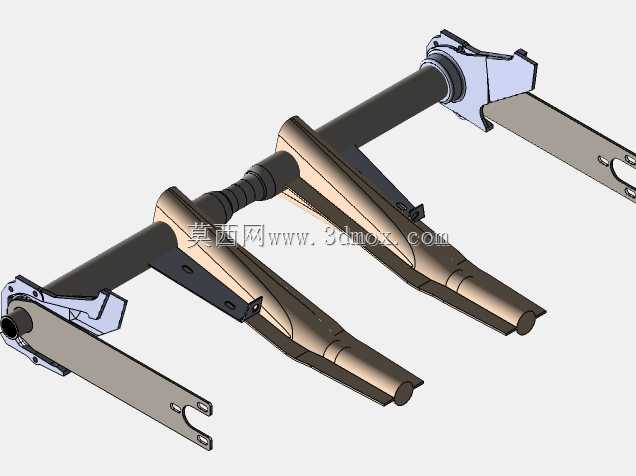

　　从功能特性上看，该结构采用双纵臂搭配横向连接轴的布局，两侧的冲压成型纵梁采用变截面设计，在靠近车身安装点的位置做了局部加厚的加强筋结构，对应螺栓固定的点位都预留了带翻边的安装孔位，避免长期受交变载荷出现孔位开裂的问题；中间的横向连接轴采用空心轴结构，在保证抗扭刚度满足设计要求的前提下，尽可能降低构件自身重量，符合整车轻量化的设计方向；两端延伸出的安装支耳分别对应稳定杆拉杆、转向机固定座的安装接口，每个接口的配合面都做了平面度公差预留，建模时严格还原了实物的配合间隙要求，能直接用于后续的装配干涉检查。

　　整个反向工程的建模思路完全围绕实物的实际装配逻辑展开，没有做理想化的结构简化，首先通过三坐标扫描获取构件的点云数据，先对齐整车坐标系下的安装基准面，把所有安装孔位的中心坐标、配合面的形位公差先做数据校准，再逐步还原纵梁的冲压曲面、焊接点位的凸台结构、轴类零件的配合台阶面；建模过程中特意区分了冲压件、机加工件、标准紧固件的不同结构特征，比如冲压件的折弯圆角、焊接位置的焊道预留凸台、轴与衬套配合位置的表面粗糙度对应结构都做了还原，没有为了建模省事把不同工艺的构件做成一体化结构，方便后续做有限元分析时给不同部件赋予对应的材料属性。

　　从安装边界尺寸来看，两侧纵梁的安装点横向跨距严格对应大众PQ系列平台的车身纵梁孔位间距，横向连接轴的中心高度与原车底盘的离地间隙设计值匹配，不会出现改装后底盘离地高度异常的问题；各个支耳的安装孔位孔径、孔距都和原车配件保持一致，不需要额外做打孔改装就能直接对位安装；构件的整体外轮廓尺寸预留了周边部件的运动间隙，比如转向轮跳动时的最大摆动空间、悬架压缩时的摆臂运动行程都做了间隙校核，不会出现装车后运动干涉的问题。

　　在实际项目应用中，这类反向工程的底盘结构模型，既可以用于售后替换配件的开发生产，也能作为底盘改装方案的基础数据，比如调整悬架安装点位置、升级加强件结构时，都可以在这个模型的基础上做参数调整，不需要从零开始测绘，能大幅缩短项目开发周期；建模时保留的所有工艺特征，也能直接对接冲压模具的开发工作，不需要二次做结构补全，减少设计到生产的沟通成本。
