全地形滑行装置传动承载结构设计

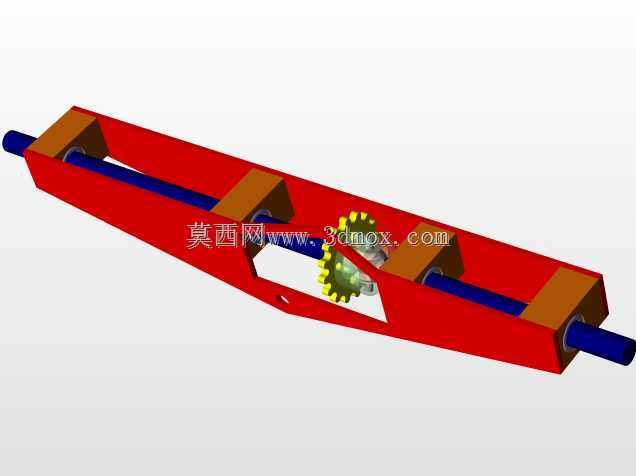

　　这套滑行装置的核心承载框架采用长条形箱型梁结构设计，主体框架选用红色涂装的高强度合金板材弯折焊接成型，框架整体沿行进方向布置，两端预留轴系安装的同轴定位孔，中间段开设镂空窗口用于容纳传动齿轮组件，既保证整体结构的抗弯抗扭刚度，又能通过镂空设计降低整体自重，适配全地形滑行场景下的轻量化需求。框架内部沿轴向布置两根平行的传动轴，轴体两端伸出框架外侧，用于安装行走轮组件，轴体与框架的连接部位设置棕色的耐磨轴套，轴套与框架安装位采用过盈配合固定，避免轴系转动过程中出现径向窜动，同时降低轴体转动时的摩擦损耗，延长部件使用寿命。

　　从实际应用场景来看，这类结构主要适配非铺装路面的短途滑行需求，区别于普通平地滑板的结构设计，这套传动承载结构能够将单侧轮组的转动通过中间的齿轮组件同步传递到另一侧轴系，保证两侧轮组转速一致，避免在砂石、草地等不平整路面行进时出现单侧打滑、行进方向偏移的问题。设计过程中优先考虑了安装边界的适配性，框架整体宽度控制在常规滑行装置的站立宽度范围内，轴体伸出端的直径与通用轮组的安装孔径匹配，使用者可以根据不同地形更换不同纹路的行走轮，不需要额外改动框架的安装尺寸。

　　传动部分采用直齿圆柱齿轮啮合结构，齿轮组件布置在框架中间的镂空位置，其中主动齿轮与其中一根传动轴固定连接，从动齿轮与另一根传动轴配合，齿轮啮合的侧隙控制在合理范围内，既保证传动过程的顺畅性，又不会因为间隙过大导致传动回程差，影响行进的操控手感。框架上的镂空窗口同时兼顾了传动部件的散热需求，滑行过程中气流可以直接穿过窗口带走齿轮啮合产生的热量，避免长时间使用后润滑脂温度过高失效。

　　在结构强度校核层面，框架的弯折部位设置了圆弧过渡，避免应力集中导致的框架断裂，轴体选用调质处理的中碳钢材质，能够承受滑行过程中跳跃、颠簸带来的冲击载荷，轴套选用铜基耐磨材质，自带润滑属性，即使在缺少定期维护的场景下也能保证较长的使用寿命。框架表面的涂装采用耐磨防腐蚀工艺，能够适应潮湿、多泥沙的使用环境，避免框架锈蚀影响结构强度。

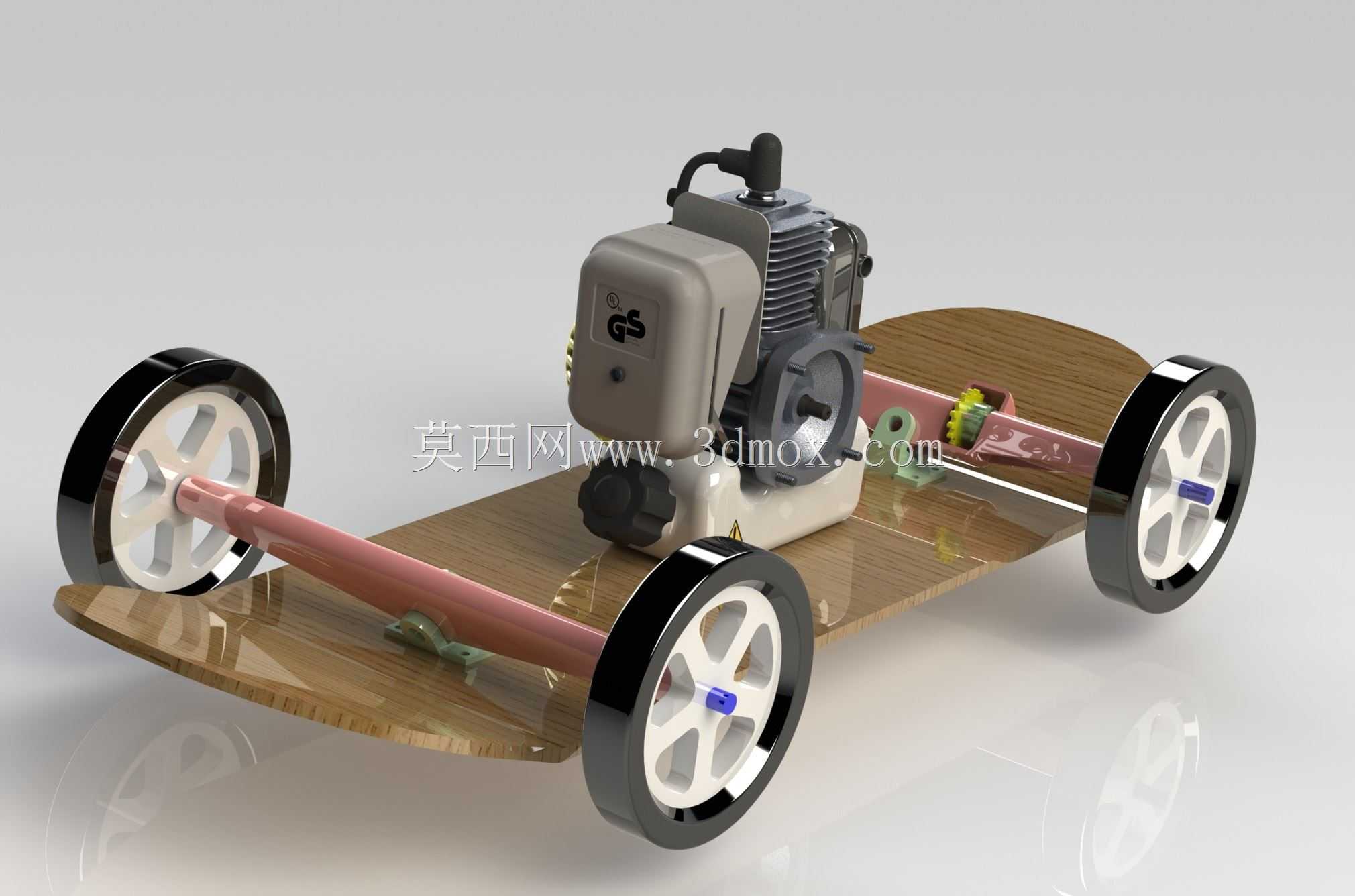

　　安装层面，整套结构的装配逻辑清晰，先将轴套压入框架两端的安装孔，再穿入传动轴，随后在中间镂空位置装配齿轮组件，调整齿轮啮合间隙后固定轴端的限位挡圈，即可完成核心传动承载部分的装配，后续只需要在轴端安装行走轮、在框架上方固定站立踏板就可以投入使用。设计过程中充分考虑了部件的互换性，所有轴系、齿轮、轴套的尺寸都遵循通用机械零部件的标准规范，出现部件损坏时可以直接采购标准件替换，不需要定制特殊规格的配件，降低后期维护成本。

　　针对全地形使用的特殊需求，框架底部设计了轻微的上翘弧度，在经过凸起障碍物时，框架底部不会直接剐蹭障碍物，减少行进阻力，同时框架两端的轴系安装位置做了加厚处理，承受轮组传递的冲击载荷时不会出现安装孔变形的问题。齿轮组件的上方预留了润滑脂加注的空间，日常维护时不需要完全拆解框架，就可以通过镂空窗口补充润滑脂，降低维护难度。
