法兰式无齿轮角功率往复传动机构

　　在中小功率的角向动力传输场景中，传统锥齿轮传动存在啮合间隙、润滑要求高、高速工况下噪音偏大的问题，尤其在需要将连续旋转转换为特定行程往复运动的工位，搭配齿轮与曲柄滑块的组合结构往往会带来额外的传动误差累积，这套法兰式无齿轮传动结构正是针对这类应用痛点完成的结构设计。从实际应用场景来看，这类结构可适配轻工包装设备的间歇送进工位、小型纺织机械的横向往复驱动单元，或是对传动静音有要求的医疗辅助设备动力端，不需要额外布置齿轮箱润滑回路，也能规避齿轮磨损带来的传动精度下降问题。

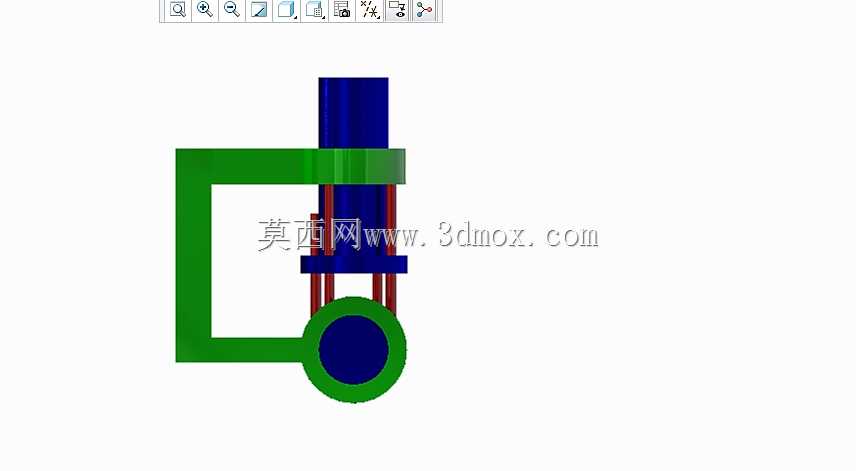

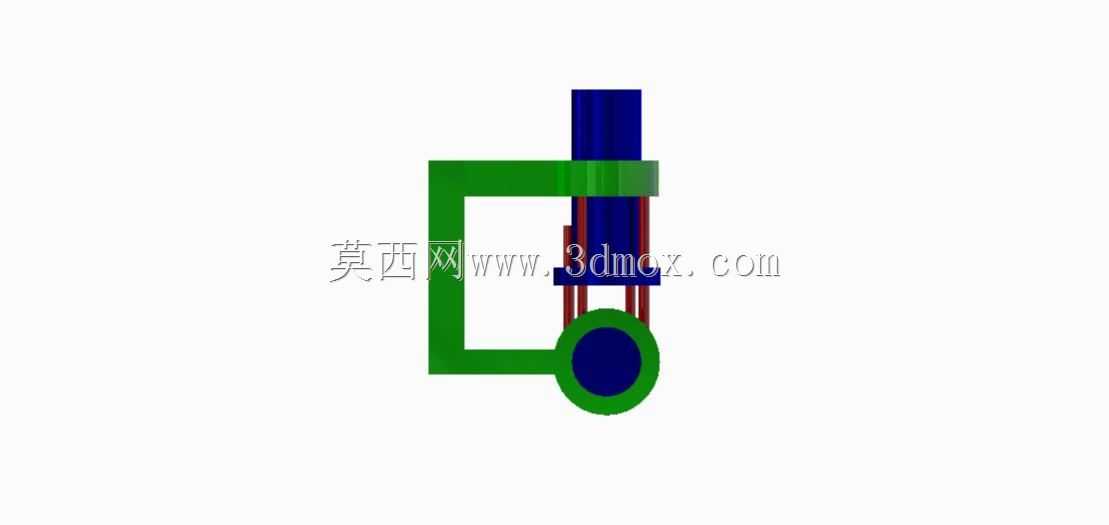

　　整套机构的核心功能是实现相交轴之间的动力传递，同时在传动过程中直接将输入端的连续旋转运动转换为输出端的线性往复运动，不需要额外加装曲柄、凸轮等转换构件，缩短了动力传输路径。输入端的法兰连接端采用标准轴径匹配设计，可直接对接常规驱动电机的输出轴，不需要定制过渡连接套，安装时仅需要保证两侧支架的同轴度公差在0.05mm以内，即可避免运转过程中的卡滞问题。两侧的支撑支架采用L型一体式弯折结构，底部预留了四个通用安装孔位，可直接固定在设备的安装基板上，安装孔的孔距适配常规工业铝型材的槽距，不需要额外加工转接板。

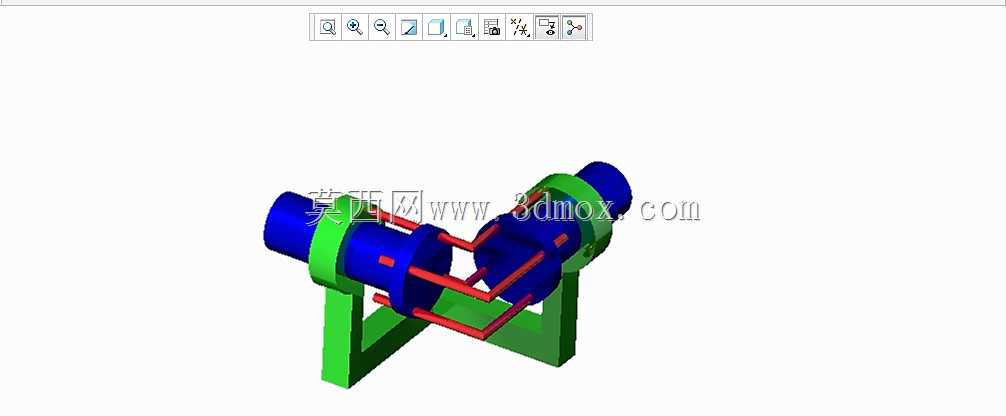

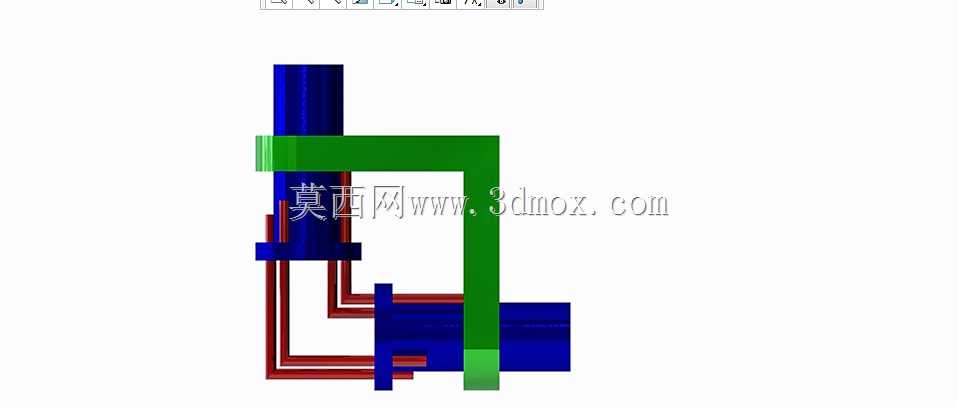

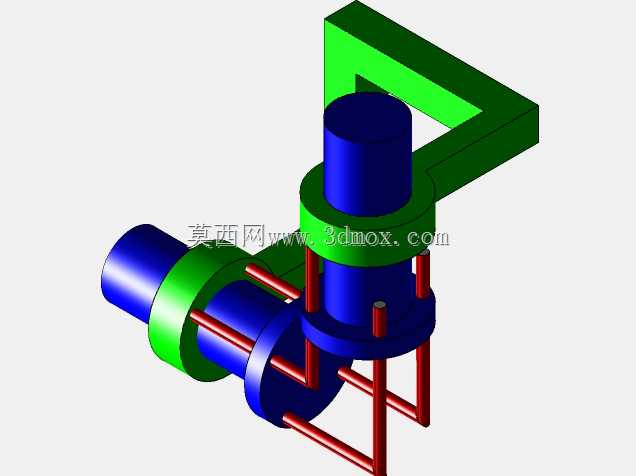

　　设计思路上完全摒弃了传统齿轮啮合的传动逻辑，通过两组带偏心轴颈的法兰盘配合四根平行传动杆完成动力传递，输入端法兰随输入轴旋转时，偏心轴颈带动传动杆做空间轨迹运动，进而驱动输出端法兰同步产生旋转分量与轴向的往复分量，通过调整偏心轴颈的偏心距大小，可以直接调整输出端往复运动的行程，不需要更换其他构件，行程调整范围可覆盖3mm到20mm的常用区间，适配不同工位的往复行程需求。传动杆与法兰轴颈的连接位置采用自润滑衬套配合，运转过程中不需要定期加注润滑脂，维护成本远低于齿轮传动结构。

　　从安装边界来看，整套机构的径向最大轮廓尺寸不超过120mm，轴向总长度根据行程不同可控制在180mm到220mm之间，不会占用过多的设备内部安装空间，输入端与输出端的轴伸长度均预留了20mm的键连接位置，可适配带轮、联轴器等多种外接传动件。支架的壁厚设计为8mm，采用铸铁材质时可承受最高1.2kW的输入功率，采用铝合金材质时可适配0.5kW以下的轻载工况，用户可根据实际负载需求选择对应的支架材质。

　　实际运转过程中，传动杆的运动轨迹经过动平衡校验，在1500rpm的输入转速下不会产生明显的振动，传动效率可达到92%以上，相比同功率的锥齿轮-曲柄组合结构，传动效率提升约8%，同时运转噪音可控制在60分贝以内，适合对噪音控制有要求的车间作业环境。结构中没有易损的齿轮齿面，长期运转的磨损仅出现在衬套位置，衬套作为标准件可快速更换，大幅降低了设备的停机维护时间。在结构细节设计上，法兰盘与轴颈的连接位置采用圆角过渡，避免应力集中导致的轴颈断裂问题，传动杆的两端采用锁紧螺母固定，可根据磨损情况微调传动间隙，保证长期运转后的传动精度保持性。
