多节串联工业传动链条装配结构

　　在矿山井下的提升作业场景里，斜巷运输的重载载荷需要可靠的挠性传动构件来传递牵引力，这类多节串联的链条结构正是适配这类工况的核心部件，同时在汽车发动机的正时传动系统、车间桥式起重机的起升机构中，同结构的链条总成也承担着动力传递、载荷牵引的关键作用。不同于带传动存在打滑丢转的问题，也区别于齿轮传动对中心距的严格限制，链传动可以在两轴中心距较远的情况下传递稳定的传动比，能适应多粉尘、淋水、高低温交替的恶劣作业环境，传动效率可以维持在较高水平，且作用在轴上的径向载荷远小于同功率的带传动结构。

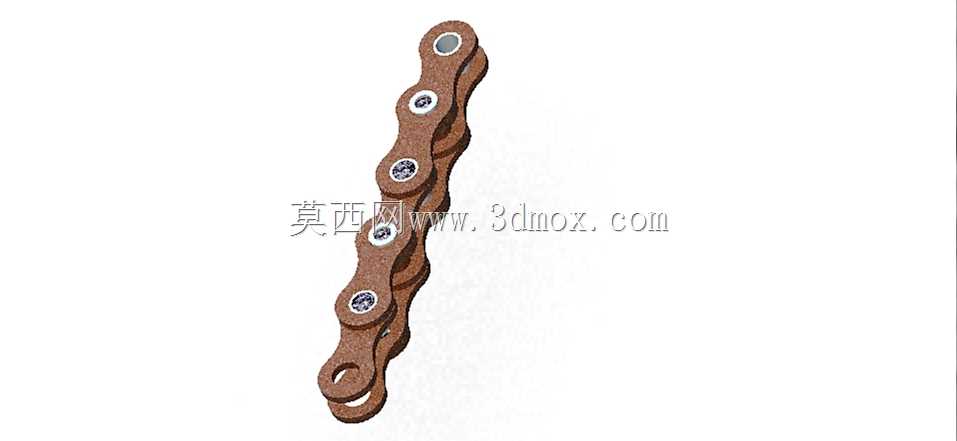

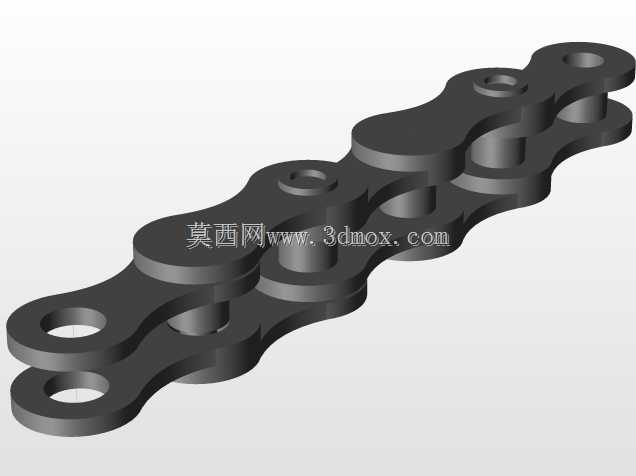

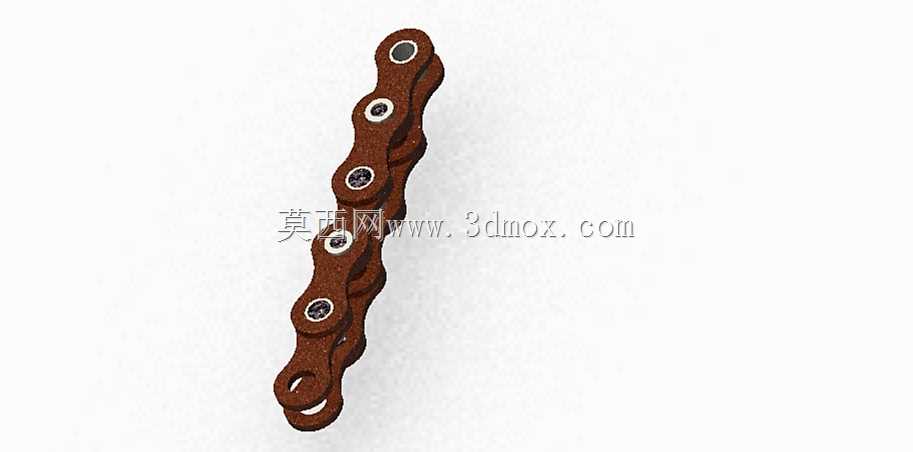

　　从结构设计逻辑来看，这个链条装配体采用的是标准滚子链的节段组合思路，每一个链节单元由内链板、外链板、销轴、套筒四个核心零件配合组成，相邻链节通过销轴与套筒的间隙配合实现相对转动，保证链条在绕经链轮时可以顺利完成弯折啮合。设计过程中首先要确定的是链节的节距参数，节距直接决定了链条的承载能力，节距越大单节链节能承受的极限拉力越高，但运转过程中的动载荷、冲击振动也会同步增大，因此针对不同的应用场景需要匹配对应节距的链节规格：比如高速运转的汽车正时传动会选用小节距多排链结构，降低运转时的多边形效应带来的振动冲击，而矿山提升机这类低速重载场景则会选用大节距单排或双排链，优先保证破断载荷满足安全系数要求。

　　在安装边界的尺寸控制上，这类链段的总长度由串联的链节数量决定，设计时需要根据传动中心距、链轮分度圆直径计算所需的链节总数，优先选用偶数节的组合，避免使用过渡链节带来的附加弯曲应力，影响链条整体的疲劳寿命。链板的外形采用8字形的等强度设计，在保证各个截面抗拉强度接近的前提下尽可能减轻链节自身重量，降低运转过程中的惯性载荷。销轴与外链板之间采用过盈配合固定，套筒与内链板同样采用过盈连接，只有销轴与套筒的接触面预留合适的配合间隙，既保证相邻链节可以灵活转动，又要控制间隙量避免粉尘、磨粒进入配合面造成磨粒磨损。

　　实际应用中，这类链条装配结构的失效形式主要集中在几个方面：长时间交变载荷作用下的链板疲劳断裂、润滑不良导致的销轴与套筒胶合、链轮啮合过程中的滚子冲击碎裂、以及长期磨损后链节距伸长导致的跳齿脱链。因此在结构设计阶段，就需要针对这些失效点做对应的优化：比如链板零件采用冲压成型后做喷丸强化处理，在表面形成残余压应力提升疲劳强度；销轴表面做渗碳淬火处理，提高表面硬度增强耐磨性能；套筒与销轴的配合面预留合理的储油间隙，方便润滑脂进入摩擦面降低磨损速率。

　　在不同设备上安装这类链条时，需要保证两轴的平行度偏差控制在允许范围内，同时链轮的共面度要满足安装要求，避免链条运转过程中出现偏磨、侧边卡滞的问题。链条安装时的初张紧度要调整到合适区间，张紧力过大会增大销轴与套筒的摩擦磨损，降低传动效率，张紧力过小则容易在启动、反转载荷下出现跳齿、松边抖动的问题，对于中心距较大的长距离传动，还需要配套设置张紧轮或者导轨托板，承托松边链条的自重避免过度下垂。

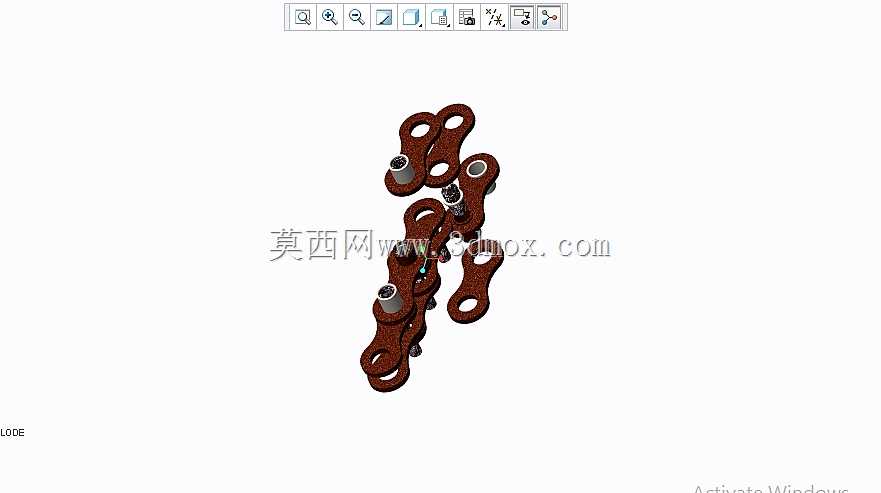

　　不同于定制化的非标传动构件，这类标准化的链节装配结构互换性较强，同规格的链节可以通用替换，在设备维护时只需要更换磨损超限的个别链节就可以恢复整个链条总成的使用性能，不需要整体更换整条链条，能有效降低设备的运维成本。在三维建模过程中，这类装配体需要重点保证各个配合面的尺寸精度，尤其是销轴与套筒的配合公差、链板孔的中心距尺寸，这些参数直接决定了装配完成后链条的转动灵活性与啮合精度，如果链节孔中心距存在累积误差，多节串联后总长度偏差过大，就会出现与链轮啮合不良、运转卡滞的问题。建模时可以先完成单个链节的子装配，再通过阵列、配合约束完成多节链段的总装，同时要验证相邻链节的转动角度范围，保证弯折角度满足链轮包角的使用要求，避免出现运动干涉。
