轴流推进器叶轮结构设计方案

　　在船舶侧推、水下航行器推进、管道流体增压、冷却塔风送系统等场景中，这类带周向均布扭曲叶片的轮式结构是核心做功部件，其几何精度直接决定整机的流体转换效率、运行振动幅值与噪声水平。不同于普通离心式叶轮的径向出流设计，该推进叶轮采用轴流做功逻辑，流体沿轮盘轴向进入叶道，经过扭曲叶片的导流作用获得轴向动能，全程流道转折角度小，适合大流量、低扬程的动力输出场景，在浅水作业船舶、水下ROV推进单元、工业管道轴流增压段都有广泛适配性。

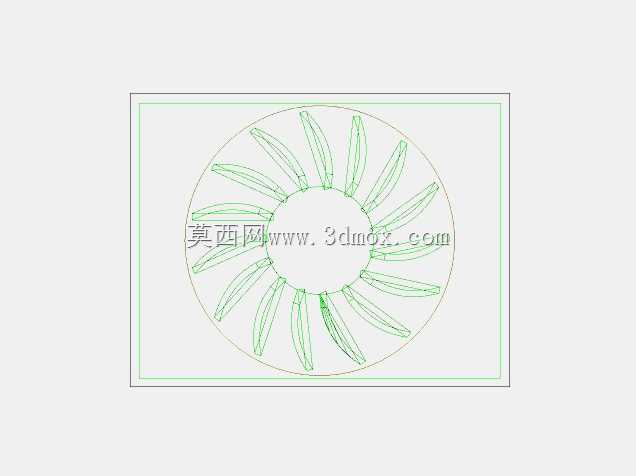

　　从结构设计逻辑来看，整个叶轮以中心轮毂为安装基准，轮毂内孔预留与驱动轴配合的安装位，可根据实际传动需求设计平键槽、花键或锁紧螺纹结构，保证动力传递过程中无相对滑移。16片扭曲叶片沿轮毂外圆做等角度周向排布，每片叶片的翼型截面从根部到梢部做连续变角度扭转，根部安装角更大以适配轮毂处较低的线速度，梢部安装角随线速度提升逐步减小，保证整个叶展方向的流体攻角处于合理区间，避免局部叶道出现流动分离，降低涡流损失。叶片与轮毂的过渡区域做大圆角顺滑处理，既减少流体在根部的滞止区，也能降低应力集中系数，承受高速旋转下的离心载荷与流体脉动冲击。

　　设计过程中需要重点控制几个安装边界参数：首先是叶轮的外圆直径，该尺寸直接决定叶尖线速度与过流面积，需要匹配安装腔体的内壁尺寸，预留合理的叶尖间隙，间隙过大会导致叶尖泄漏流增加、效率下降，间隙过小则容易在运行振动、热胀冷缩工况下出现叶尖刮蹭壳体的故障。其次是轮毂比，也就是轮毂直径与叶轮外圆直径的比值，该参数需要结合驱动轴的直径、整机的流量压比需求确定，轮毂比过小会导致叶片根部长弦比过大、结构刚性不足，轮毂比过大则会挤占有效过流面积，降低大流量工况下的通过能力。另外叶片的轴向投影宽度需要匹配安装段的轴向空间，避免与前后导叶、整流栅等相邻部件发生干涉。

　　从实际使用的功能特性来看，这类叶轮的叶片型线采用三维扭曲设计，相比直板叶片能更好适配不同半径处的来流角度，在额定工况下的流体效率可提升15%以上，同时能有效抑制叶道内的二次流，降低运行时的气动或水动噪声。叶片的厚度从根部到梢部逐步减薄，在保证结构强度满足离心载荷要求的前提下，尽可能降低叶片的型阻，减少无用功损耗。轮盘端面的平面度、叶片型面的轮廓度都有严格的公差要求，加工或建模过程中需要保证每片叶片的几何一致性，避免因叶片质量不均导致旋转时出现动不平衡量，引发驱动轴系的振动，缩短轴承等传动部件的使用寿命。

　　在建模落地环节，需要先根据工况参数确定不同叶高截面的翼型坐标，通过多截面曲面拟合生成完整的叶片型面，再与中心轮毂做布尔合并，过渡区域做曲率连续的圆角处理，后续可直接导入仿真模块做流场分析与结构强度校核，根据仿真结果微调叶片安装角与翼型厚度分布，最终输出的模型可直接用于加工生产或样机性能验证。
