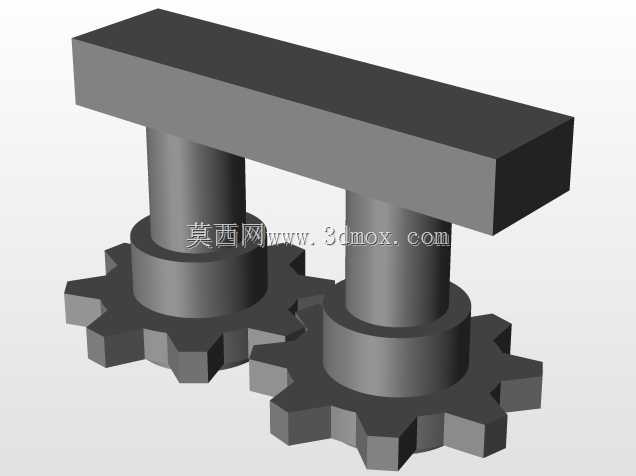

这套双齿轮联动的传动结构,核心应用场景集中在中小功率的动力传递工况中,常见于小型输送线的动力端、轻工设备的进给机构、低压配电装置的操作传动链路里,承担两根平行轴之间的旋转运动与扭矩同步传递作用,区别于斜齿轮的轴向力问题,这套正齿轮结构在安装时不需要额外设置承受轴向载荷的推力轴承,能简化支撑端的结构设计,降低整体装配的复杂度。从实际功能来看,两个参数完全一致的正齿轮分别固定在两根平行布置的立式轴上,轴顶端通过一块矩形连接座实现轴间距的固定约束,保证齿轮啮合的中心距始终处于设计公差范围内,不会因为运行中的振动出现中心距偏移导致的啮合卡滞、齿面偏磨问题。设计过程中首先确定的是传动比需求,因为两个齿轮齿数、模数完全一致,所以传动比为1,
输入轴与输出轴的转速完全同步,适合需要两根轴同转速反向转动的工况,比如双辊进料机构、同步开合的传动链路中,不需要额外增加变速结构就能实现同步动作。齿形采用标准渐开线正齿设计,齿向与轴线完全平行,加工时可以采用滚齿一次成型,不需要额外的齿向修形工序,加工成本更低,装配时的对中要求也低于斜齿轮与人字齿轮,对于小载荷、恒定转速的工况来说,这种设计的性价比远高于其他齿形的传动结构。外形尺寸方面,整体结构的横向宽度由两个齿轮的齿顶圆直径与中心距共同决定,纵向高度由轴的支撑长度、齿轮安装位高度以及顶部连接座的厚度叠加而成,安装边界需要预留出齿轮啮合侧的安全间隙,避免周边结构件与旋转的齿顶发生干涉,
同时底部需要留出足够的空间布置轴端的支撑轴承与动力输入接口,顶部的矩形连接座上预留有安装孔位,可以直接固定在设备的安装基板上,不需要额外设计定制的安装支架。在实际运行过程中,这套结构的动力从其中一根轴的输入端输入后,通过齿轮的轮齿啮合将扭矩传递到另一根轴上,因为是正齿轮啮合,啮合接触线为与轴线平行的直线,啮合过程中没有轴向分力,支撑轴的轴承只需要承受径向载荷,选型时可以选用深沟球轴承就能满足使用要求,不需要选用成本更高的角接触轴承。设计时需要重点关注齿侧间隙的控制,间隙过大会导致传动换向时出现空程误差,影响传动精度,间隙过小则会导致齿面润滑不足,运行时出现卡滞、发热磨损加剧的问题,常温工况下的齿侧间隙一般控制在0.02到0.
05倍模数范围内,既能保证传动的精度,又能给热膨胀留出足够的余量。顶部的连接座除了固定两根轴的中心距之外,还能起到一定的防护作用,避免运行过程中上方的杂物落入齿轮啮合区域造成卡齿,同时连接座的平面可以作为安装基准面,装配时通过打表测量连接座与安装基板的平行度,就能保证两根轴的垂直度符合设计要求,降低装配时的调试难度。这套结构适合在环境相对清洁、载荷平稳、转速不超过1500转每分钟的工况下使用,如果是在多粉尘的工况下使用,还需要在齿轮外侧加装防尘护罩,避免粉尘进入齿面加剧磨损,润滑方式可以采用脂润滑,不需要设计复杂的润滑油路,日常维护只需要定期补充润滑脂即可,维护成本很低。对于结构设计从业者来说,这套结构的建模过程需要重点注意齿轮的参数化建模,保证齿形的渐开线轮廓准确,避免出现啮合干涉,同时轴与齿轮的配合面需要设置合理的公差带,一般采用过渡配合加键连接的方式,既能保证扭矩传递的可靠性,又方便拆装维护。在设备选型阶段,如果遇到平行轴同转速反向传动、小功率传输、安装空间有限的工况,可以直接参考这套结构的设计思路,根据实际需要传递的扭矩大小调整齿轮的模数与齿宽,根据安装空间的限制调整轴的长度与连接座的尺寸,不需要对整体结构做大幅度的改动就能适配不同的设备需求。
