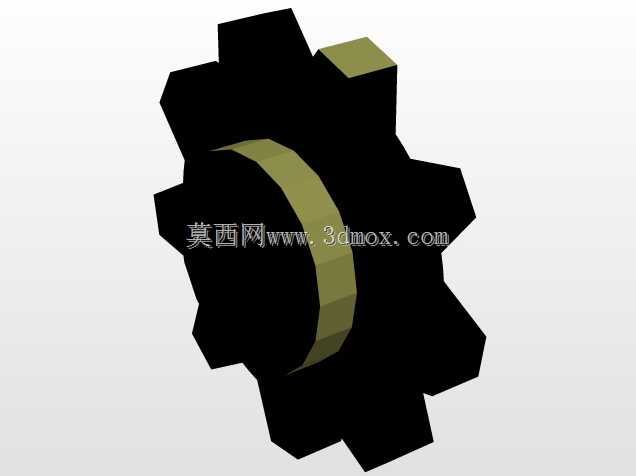

斯普尔齿轮传动件三维结构设计

　　在各类需要定传动比动力传递的机械系统中，这类斯普尔齿轮是应用范围极广的基础传动元件，从常规的轻工输送设备、小型机床进给机构，到农用机械的动力分配单元、自动化生产线的同步传动工位，都能见到这类直齿圆柱齿轮的应用场景，它依靠轮齿间的精准啮合，将输入轴的旋转动力平稳传递至输出轴，可实现固定转速比的动力传输，不会像摩擦传动那样出现打滑丢转的问题，传动效率能维持在较高水平，适合中低速、中等载荷的动力传递工况。从结构设计逻辑来看，这类齿轮采用直齿排布的轮齿结构，齿向与齿轮轴线完全平行，加工时可通过滚齿、插齿等常规机加工艺完成齿形加工，相比斜齿、人字齿结构，加工难度更低，装配时不需要额外调整轴向啮合位置，安装对位的容错空间更大，

　　日常维护更换时的操作门槛也更低。轮齿的齿廓采用渐开线齿形设计，啮合过程中齿面接触为线接触，啮合点沿齿高方向平稳移动，传动过程中不会产生轴向分力，支撑轴系不需要额外配置承受轴向载荷的推力轴承，能简化配套轴系的结构设计，降低整套传动机构的整体成本。从安装边界来看，这类齿轮的中心孔为标准圆柱通孔，可通过平键与传动轴实现周向固定，齿轮端面可加装轴套或者轴用挡圈实现轴向定位，安装时需要保证配对齿轮的轴线保持严格平行，两轴的中心距需要和齿轮啮合的理论中心距保持一致，偏差控制在允许的公差范围内，避免出现齿侧间隙过大导致传动冲击、或者间隙过小导致卡齿磨损加剧的问题。齿轮的齿顶圆、齿根圆尺寸都经过标准化核算，齿厚参数按照标准模数系列设计，可与同模数、

　　同压力角的标准直齿圆柱齿轮实现互换啮合，不需要单独定制配对零件，在设备维修更换时可直接采购标准件替换，减少停机等待的时间。在实际工况使用中，这类齿轮适合在润滑条件良好的闭式传动箱体内使用，也可在低速、低载荷的开式传动工位应用，开式使用时需要注意定期清理齿面附着的粉尘、碎屑，避免硬质颗粒进入啮合面造成齿面磨粒磨损，缩短齿轮的使用寿命。设计建模过程中，轮齿的过渡圆角做了优化处理，齿根位置保留了足够的圆角半径，避免应力集中导致齿根断裂的问题，齿面的粗糙度参数按照常规传动要求设定，既不会因为粗糙度过大导致啮合噪音过大、磨损加快，也不会因为追求过高的加工精度提升不必要的制造成本。齿轮的轮毂部分厚度经过强度校核，可承受额定扭矩传递时的剪切应力，不会出现轮毂开裂、键槽挤压变形的问题，轮辐部分采用实心结构，适合小尺寸、中等载荷的应用场景，整体结构刚性充足，传动过程中不会出现明显的形变，保证传动精度的稳定性。
