木质拼接玩具小火车结构设计

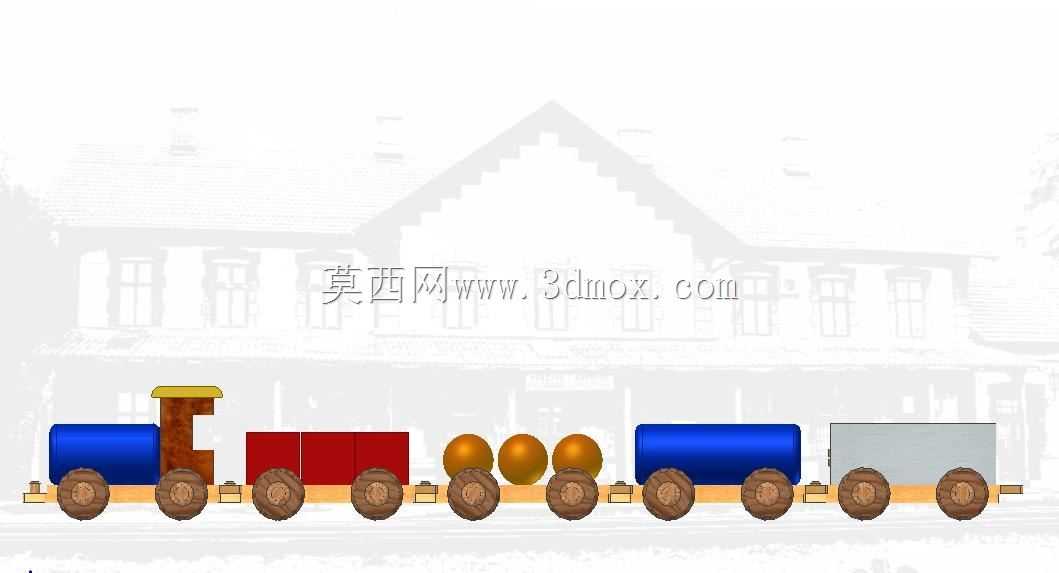

　　这款木质拼接小火车的结构设计，核心围绕低龄儿童玩具的安全使用需求与拼装趣味性展开，整体采用多节车厢模块化拼接思路，车头、载货厢、球形运载厢、罐体厢、平板厢五个独立单元通过统一规格的木质插销实现串联，各单元可单独拆分也可组合成完整列车形态，既满足儿童动手拼装的操作需求，也能通过不同单元的形态差异引导儿童认知不同运载工具的功能区别。从实际应用场景来看，该结构既可以作为儿童益智拼装玩具的量产设计原型，也可作为木质文创摆件的结构参考，适配木质工艺品加工、儿童益智玩具生产的打样需求，所有外露棱边均做R3以上圆角处理，避免尖锐边角造成使用划伤，完全符合儿童玩具的安全设计规范。设计过程中优先考虑木质材料的加工特性，

　　所有零件均采用平面切割后拼接的工艺路径，无需复杂的曲面五轴加工，普通激光切割设备即可完成所有板材零件的下料，车轮采用统一规格的圆木片加工，轮轴与车厢底座采用过盈配合装配，既保证车轮转动的顺畅度，也避免儿童轻易拆卸零件造成误食风险。各车厢的连接插销与底座插孔采用H7/h6的间隙配合，拼接时无需额外工具即可完成组装，拆分时也不会出现卡滞过紧的问题，适配3-6岁儿童的手部操作力度范围。车头部分的烟囱采用独立木质块插接结构，顶部做黄色涂装区分功能区域，蓝色的车头主体与罐体采用同色系涂装，红色载货厢、橙色球形运载件、灰色平板厢通过色彩区分不同功能单元，在不增加复杂结构的前提下提升视觉辨识度。

　　整体外形的总长度控制在可适配常规木质玩具包装盒的尺寸范围内，单节车厢的宽度统一，车轮突出底座的高度经过反复校核，既保证列车放置在平面上的稳定性，也避免车轮突出过多导致侧翻，相邻车厢的连接间隙预留足够转弯余量，当列车在平面上被拖动转弯时，相邻车厢不会出现干涉卡滞的问题。球形运载厢的三个球体采用独立限位结构，放置在车厢的弧形凹槽内，拖动过程中球体不会滚落，同时儿童也可轻松将球体取出完成装卸模拟游戏，强化玩具的互动属性。平板厢采用无围挡的平面设计，可搭配其他小型木质配件拓展运载场景，给后续的玩具配件迭代预留结构空间。从建模逻辑来看，所有零件均采用参数化草图绘制，板材厚度统一设定为常见的椴木层板标准厚度，

　　加工时可直接根据模型轮廓生成切割路径，无需二次调整尺寸，各装配位置的公差经过实际打样验证，既不会出现拼接松动的问题，也不会因为过盈量过大导致装配时零件开裂。车轮的转动间隙预留0.2mm的轴向窜动量，保证车轮转动时不会与车厢侧壁产生摩擦，拖动时的阻力更小，适配儿童的拖动力度。整个结构没有采用任何金属连接件，所有连接均通过木质结构本身的插接实现，完全避免金属零件脱落造成的安全隐患，表面涂装采用环保水性漆的工艺预留，模型中所有需要涂装的区域均做独立面拆分，方便后续加工时的分色处理。
