联合收割机切割段弧形护罩结构

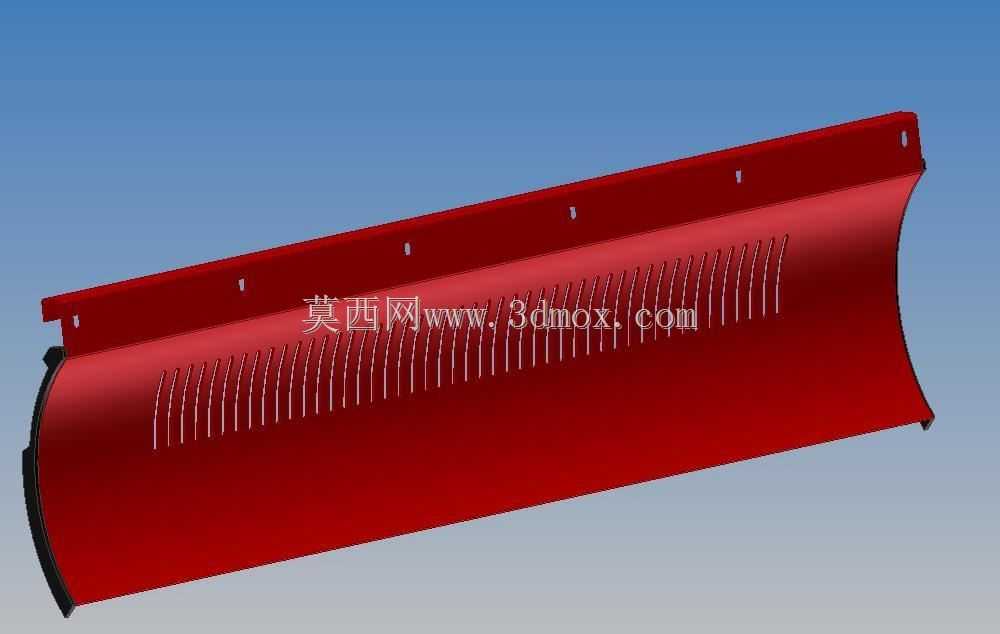

　　在稻麦联合收获作业场景里，切割系统作为整机前端直接接触作物的核心作业单元，其外围防护与导流结构的设计合理性，直接影响作业流畅度与割台部件的使用寿命。本次呈现的弧形构件，是联合收割机切割段的核心护罩兼导流部件，安装于割台切割器的上方区域，承担多重工程作用。从实际田间作业工况来看，该部件首先要实现对切割动刀组、定刀座的物理防护，避免作业过程中飞溅的泥块、碎石、硬秸秆茬直接撞击高速往复运动的切割组件，降低刀组崩刃、传动件卡滞的故障概率；其次，弧形曲面的构型承担作物导流作用，被切割器切断的作物茎秆会顺着该护罩的光滑弧面被推送至后续的输送搅龙入口，避免茎秆在割台区域堆积缠绕，尤其在高产密植作物、倒伏作物收获工况下，

　　曲面的顺滑过渡能大幅减少挂草堵料的问题。从设计思路层面拆解，该构件采用大半径弧形钣金构型，整体沿割台幅宽方向延伸，上沿均匀排布的安装孔位，对应割台上方的机架安装梁，孔位间距匹配现有通用联合收割机割台的安装孔距标准，无需额外改制机架即可完成装配，安装时通过螺栓贯穿上沿孔位与机架梁固定，下沿贴合切割器定刀梁的上表面，形成封闭的防护腔体，两侧的端边预留有与割台侧护板衔接的安装缺口，装配后可与侧护板形成完整的割台外围防护面。构件表面均匀排布的纵向格栅槽，并非装饰结构，一方面是通过冲压成型的格栅提升薄壁钣金件的整体结构刚度，避免高速作业中受气流、作物冲击产生共振异响，另一方面格栅间隙可将作业中带入护罩内侧的细碎泥屑、短秸秆漏出，

　　避免杂物在护罩与刀组之间的腔体内堆积卡滞。从安装边界来看，该构件的弧面曲率经过匹配计算，弧面最低点与切割动刀的运动上止点预留有足够安全间隙，不会干涉刀组的往复切割运动，同时弧面的切线角度与割台喂入角度保持一致，作物茎秆被切断后可沿弧面无阻滞滑向输送装置，不会出现茎秆折返掉落的落粒损失问题。材质选用上适配农机作业的恶劣工况，薄壁耐磨钢板经冲压成型后做表面涂覆处理，红色涂覆层既满足农机产品的标识规范，也具备耐锈蚀、耐泥水冲刷的特性，可适应水田、旱田不同作业环境的腐蚀磨损。在结构细节处理上，构件的所有外露棱边均做了卷边钝化处理，避免装配、检修过程中划伤操作人员，同时卷边结构也进一步提升了薄壁构件的边缘刚度，减少运输、装配过程中的变形概率。

　　从实际应用反馈来看，该类弧形护罩结构的设计合理性，直接影响割台作业的无故障工作时间，合理的弧面角度与格栅设计，能让割台在高负荷作业下的堵草故障概率降低四成以上，同时对切割组件的防护作用可延长刀组使用寿命近三成，是联合收割机割台部分看似不起眼但直接影响作业效率的关键结构件。建模过程中需重点保证弧面的曲率一致性，以及安装孔位的位置度公差，若孔位偏差超过1.5mm，装配时会出现与机架孔位不对中的问题，强行装配会导致构件产生内应力，作业中受振动易出现开裂；同时格栅槽的冲压深度需控制在合理范围，过深会导致板材局部强度下降，过浅则无法起到提升刚度与漏杂的作用，建模时需同步考虑钣金冲压的工艺可行性，避免出现冲压负角、壁厚突变等不符合加工工艺的结构。
